华为USG6300与IR900对接L2TPVPN

奇兵
奇兵 这家伙很懒,还没有设置简介

1 人点赞了该文章 · 3332 浏览

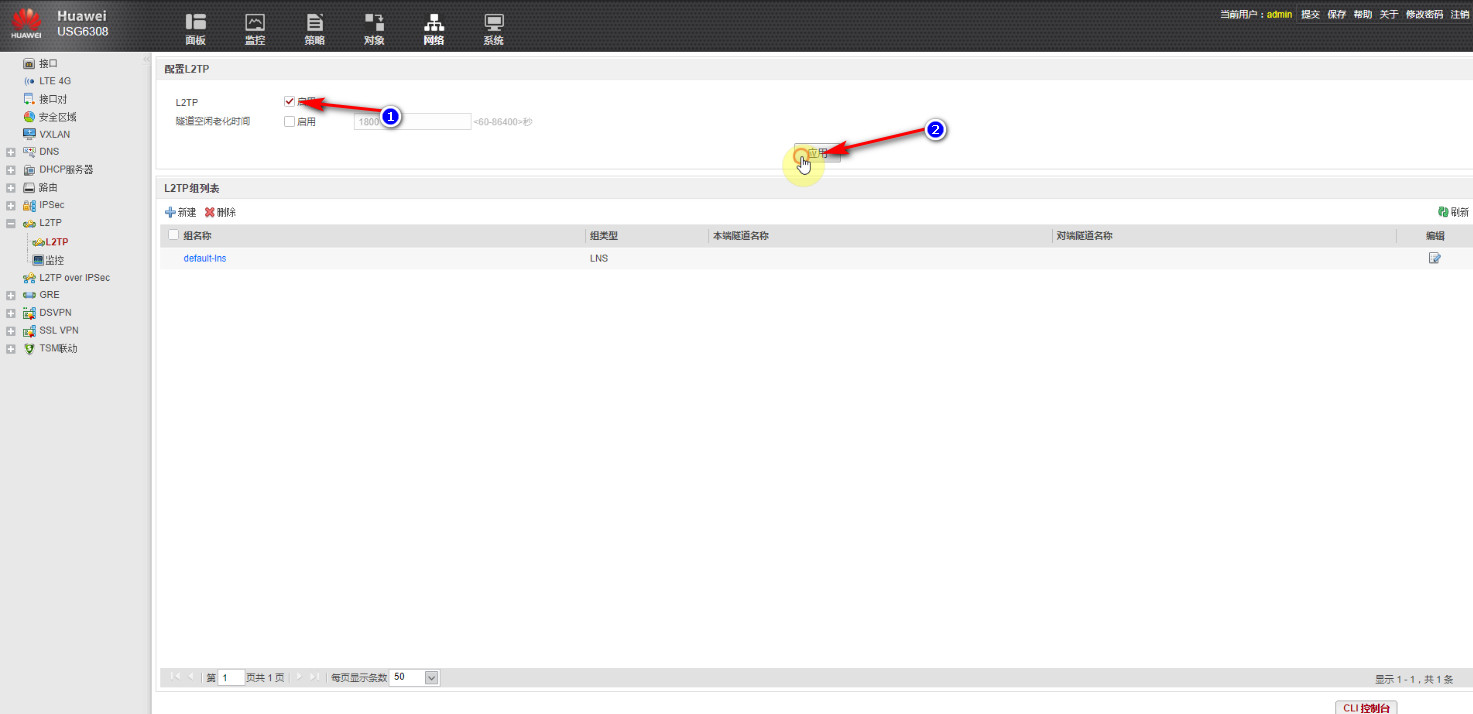

华为USG6308 调试: 第一步:先确定华为防火墙的基本配置, 1、公网IP已经设定并且接好网线到对应的接口。 2、默认路由,默认放行策略已经做好。  第二步:USG6308的L2TP相关配置 1、开启L2TP服务

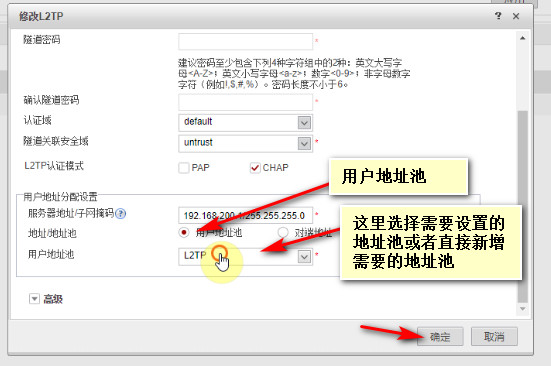

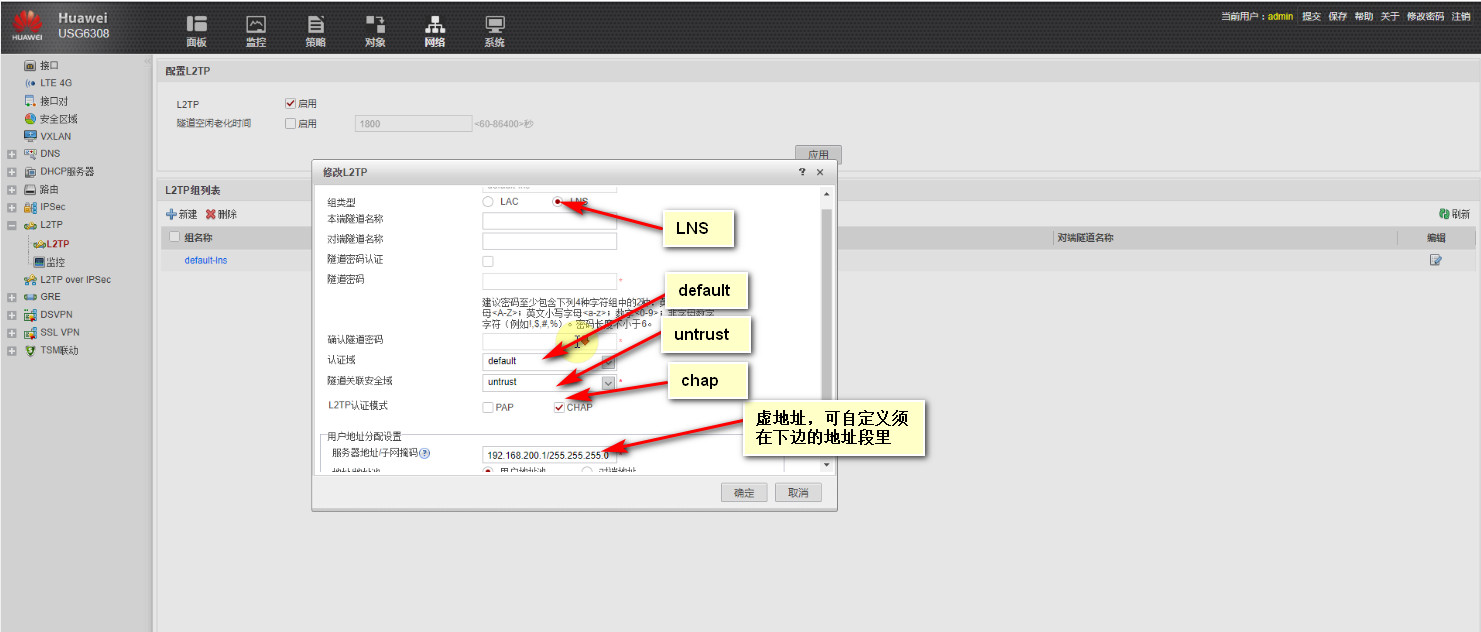

2、配置LNS

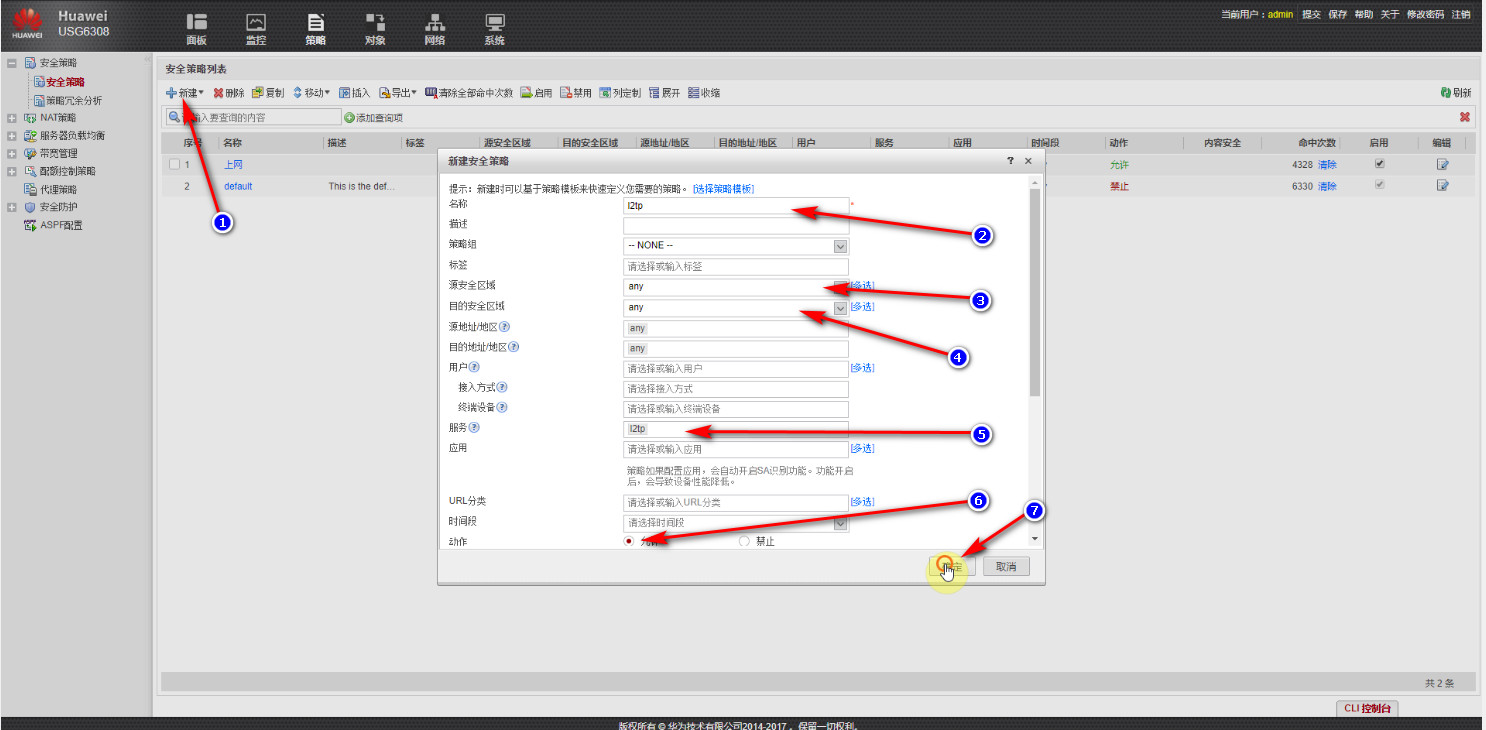

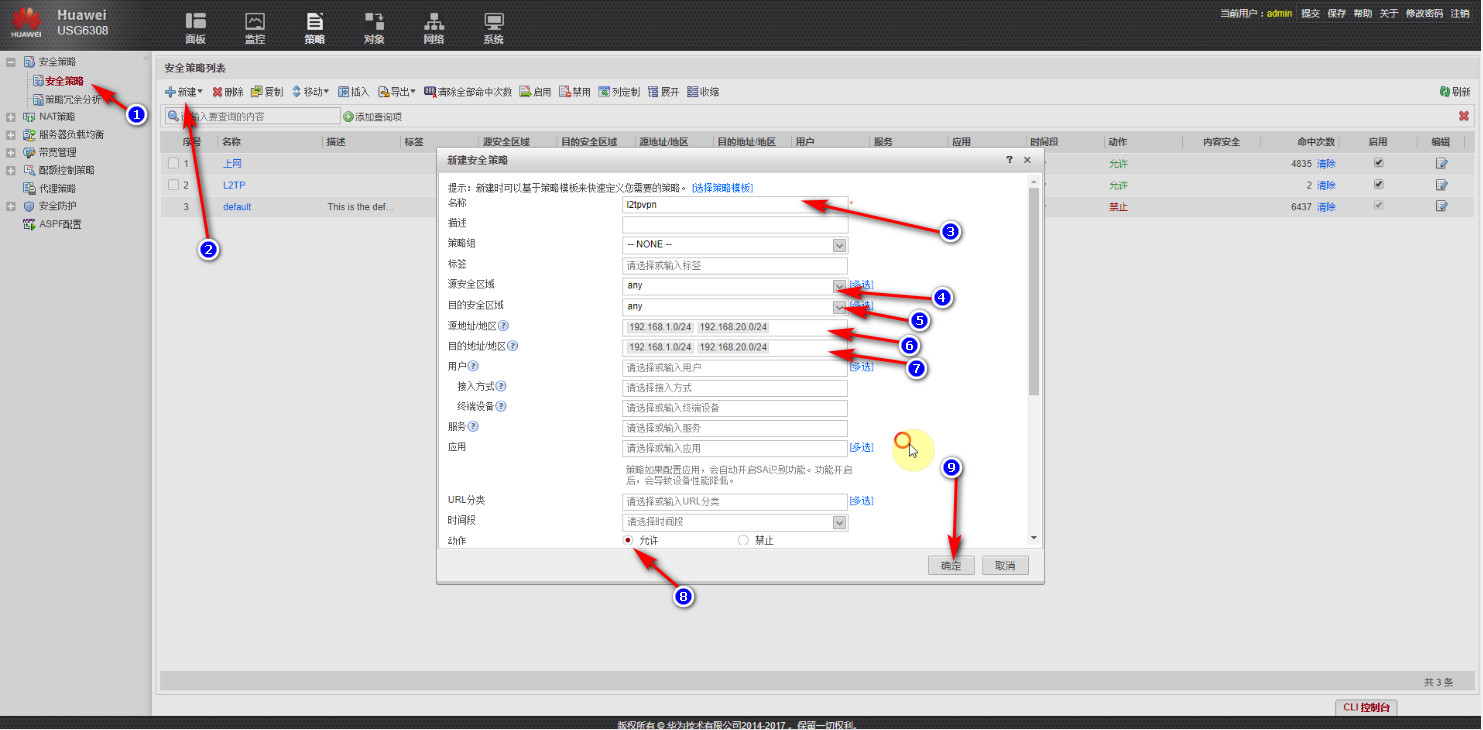

3、添加策略 放行L2TP协议流量
放行L2TP数据流量

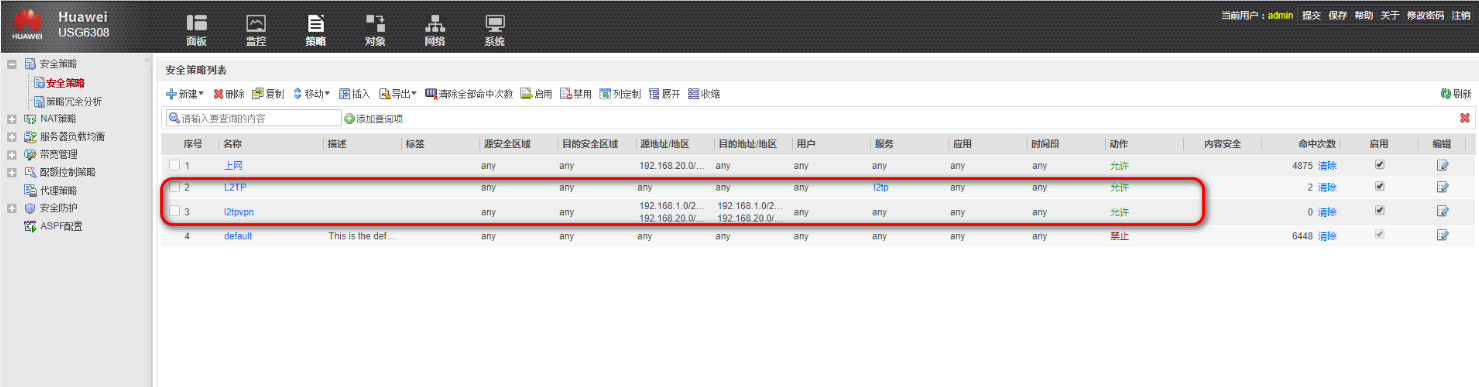

查看这两条策略

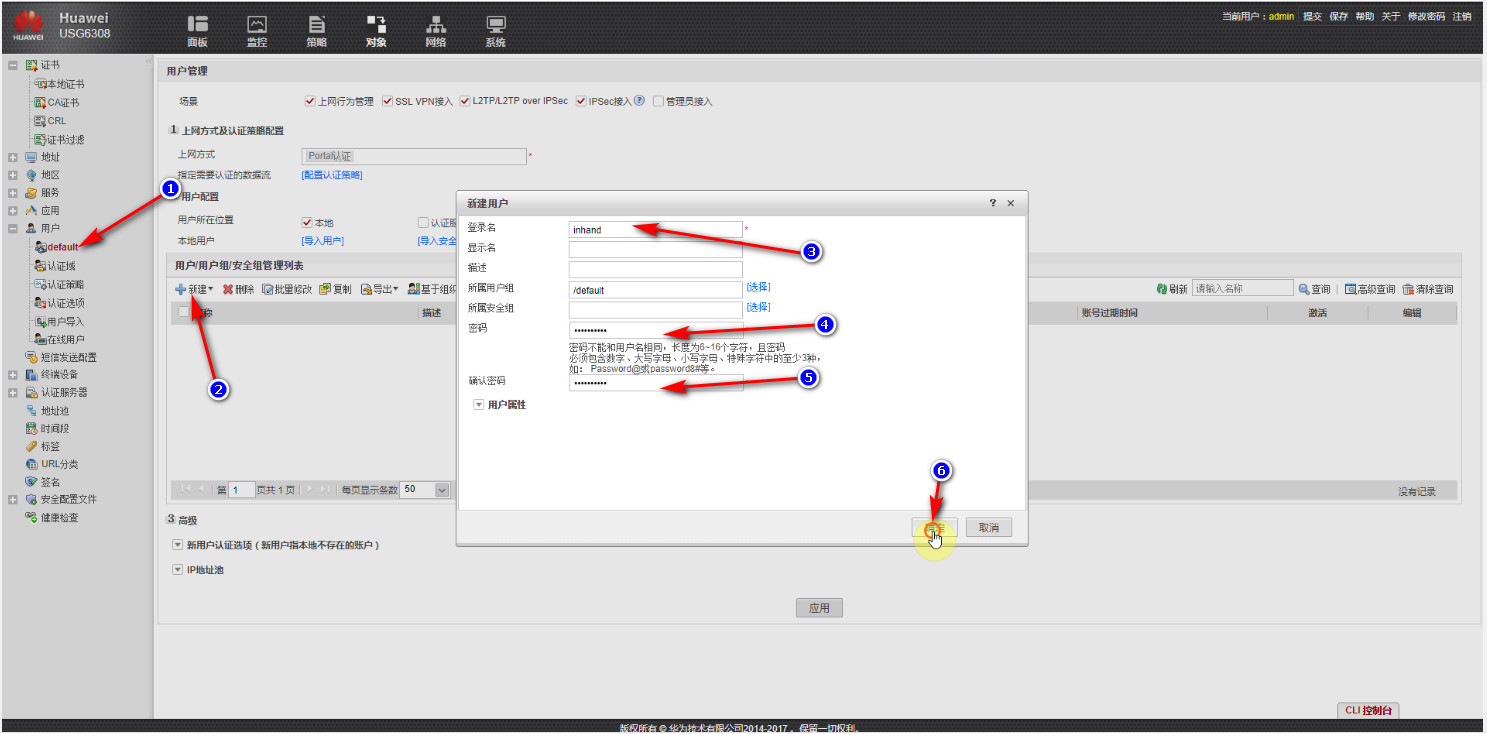

4、添加认证用户

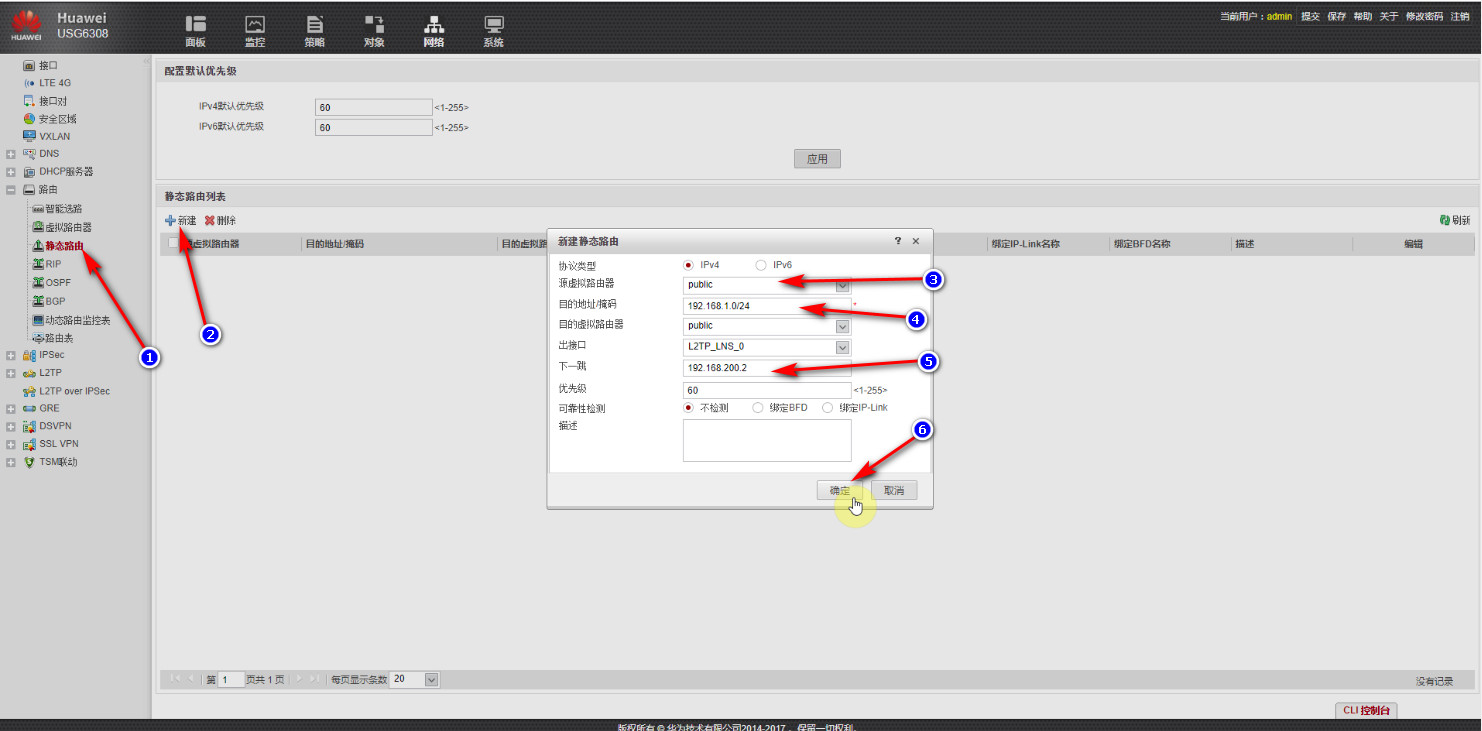

5、添加静态路由

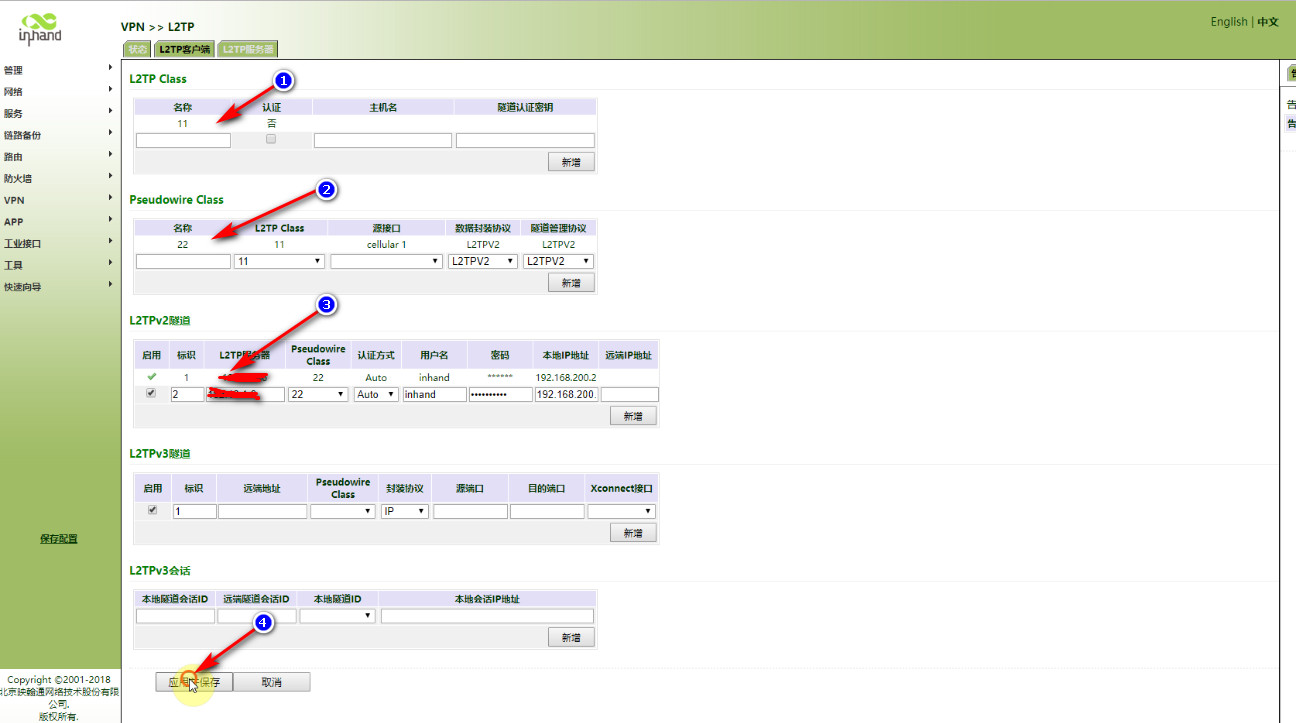

6、900L2TP设定

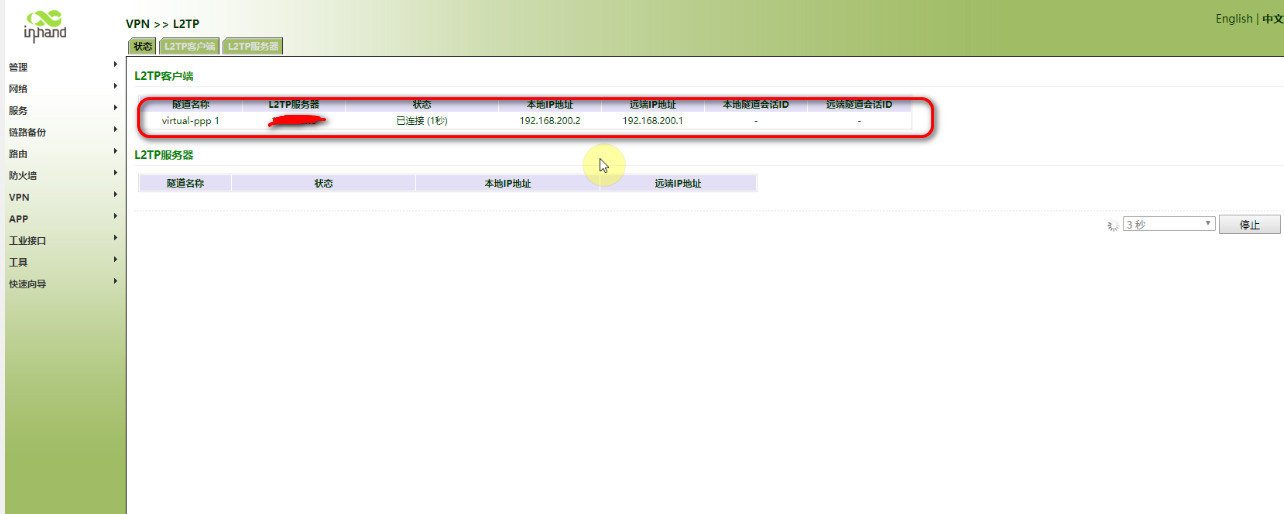

查看连接状态

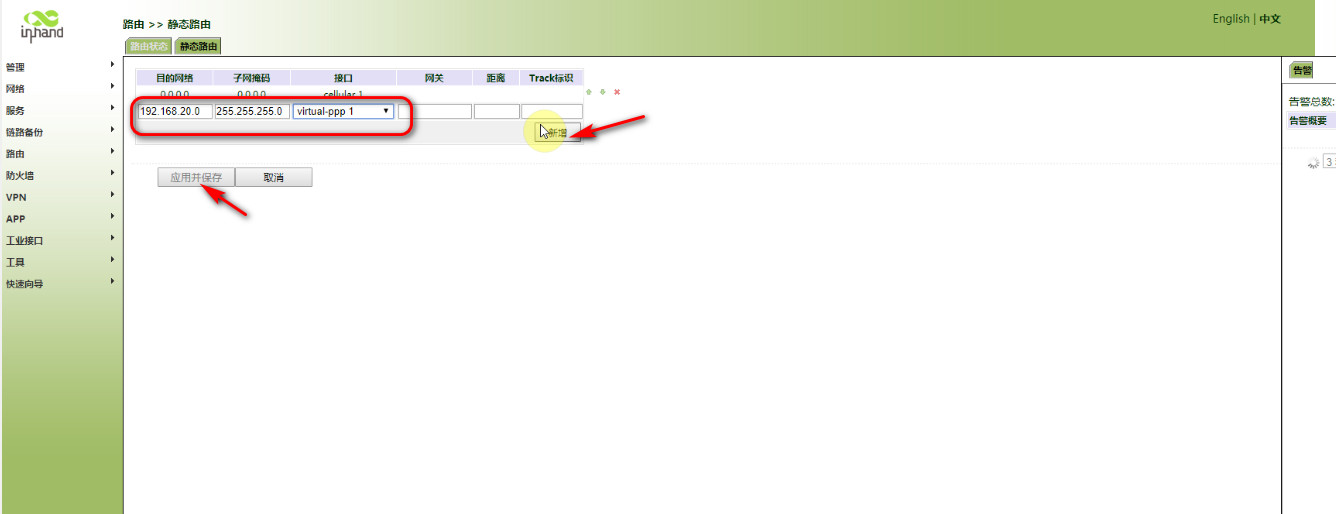

7、iR900添加路由

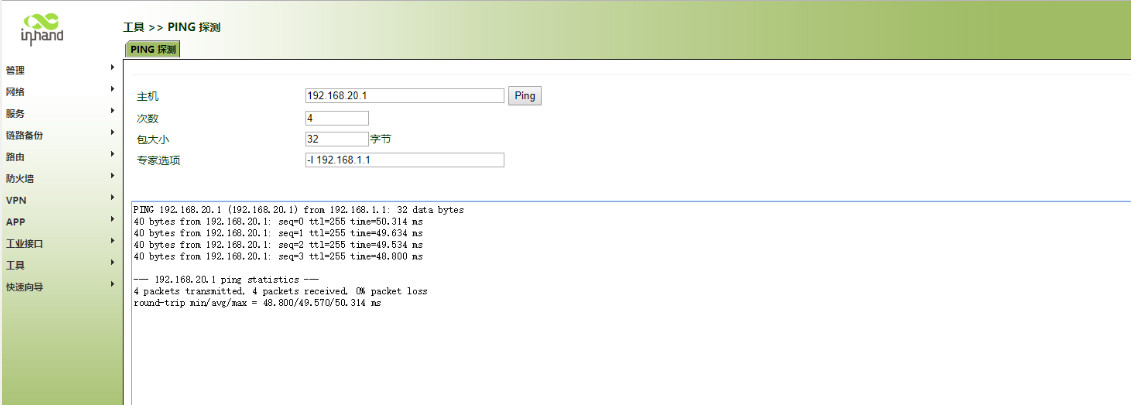

8、检测是否通: 现场路由器

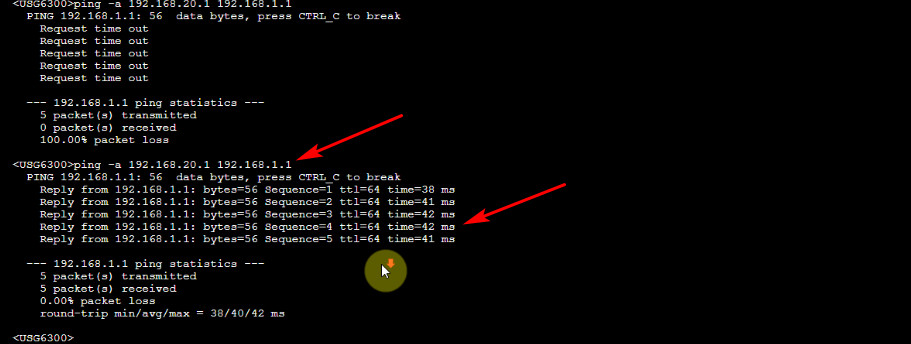

  中心路由器

发布于 2019-04-01 11:01

免责声明:

本文由 奇兵 原创发布于 技术社区 ,著作权归作者所有。

登录一下,更多精彩内容等你发现,贡献精彩回答,参与评论互动

登录! 还没有账号?去注册

奋斗De青年
2023-01-09 18:36
此方案要求华为USG6300系列防火墙的广域网接口必须是运营商提供的固定IP地址专线。
