InDTU对接力控ForceControl V7.2

Admin
Admin This guy is lazy,Introduction has not been set

0 People liked this article · 6022 views

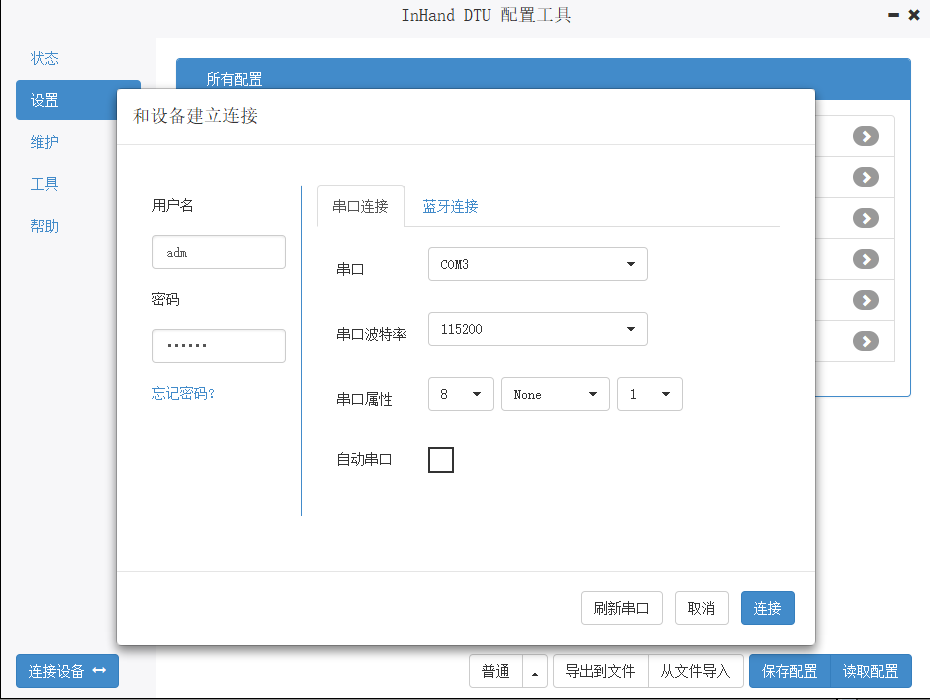

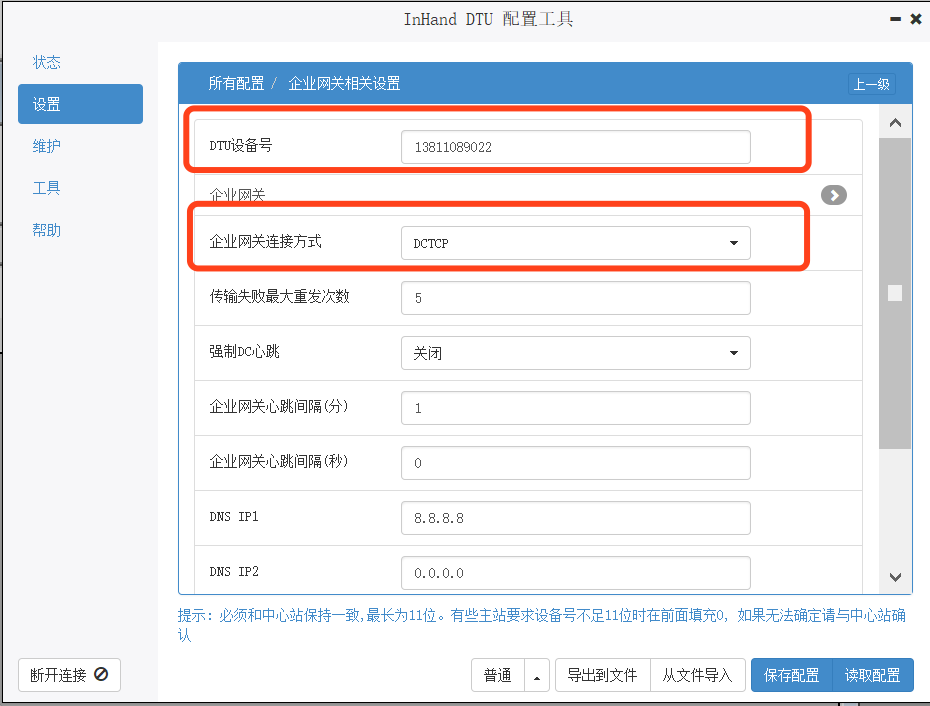

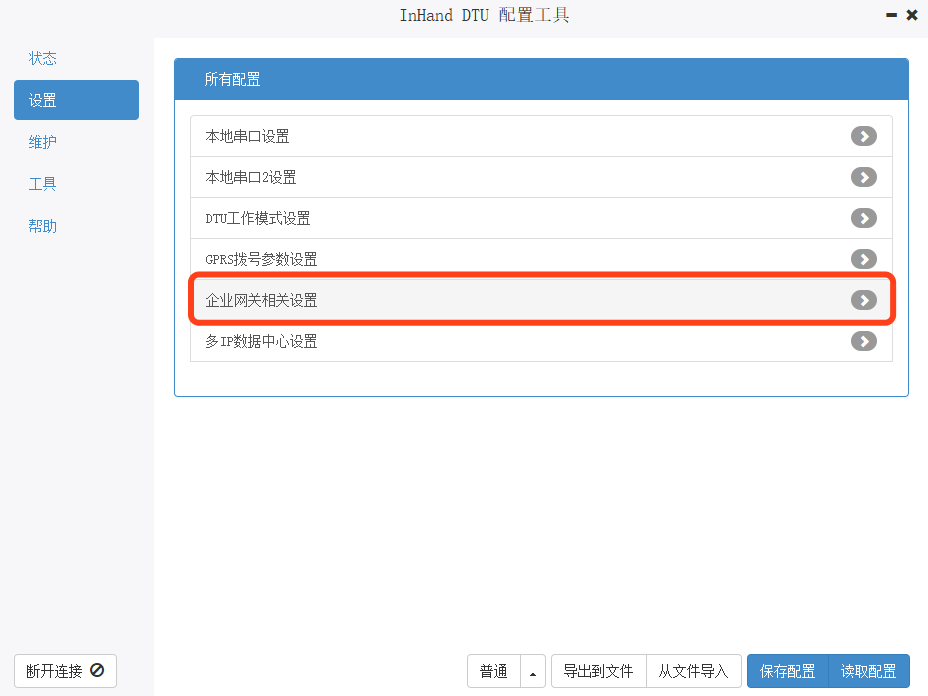

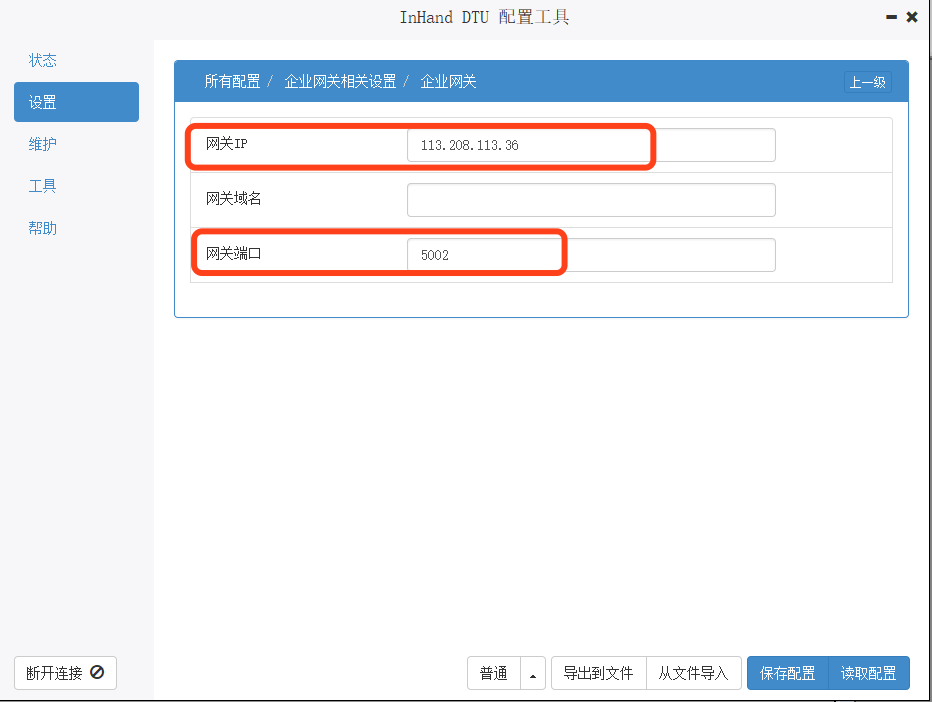

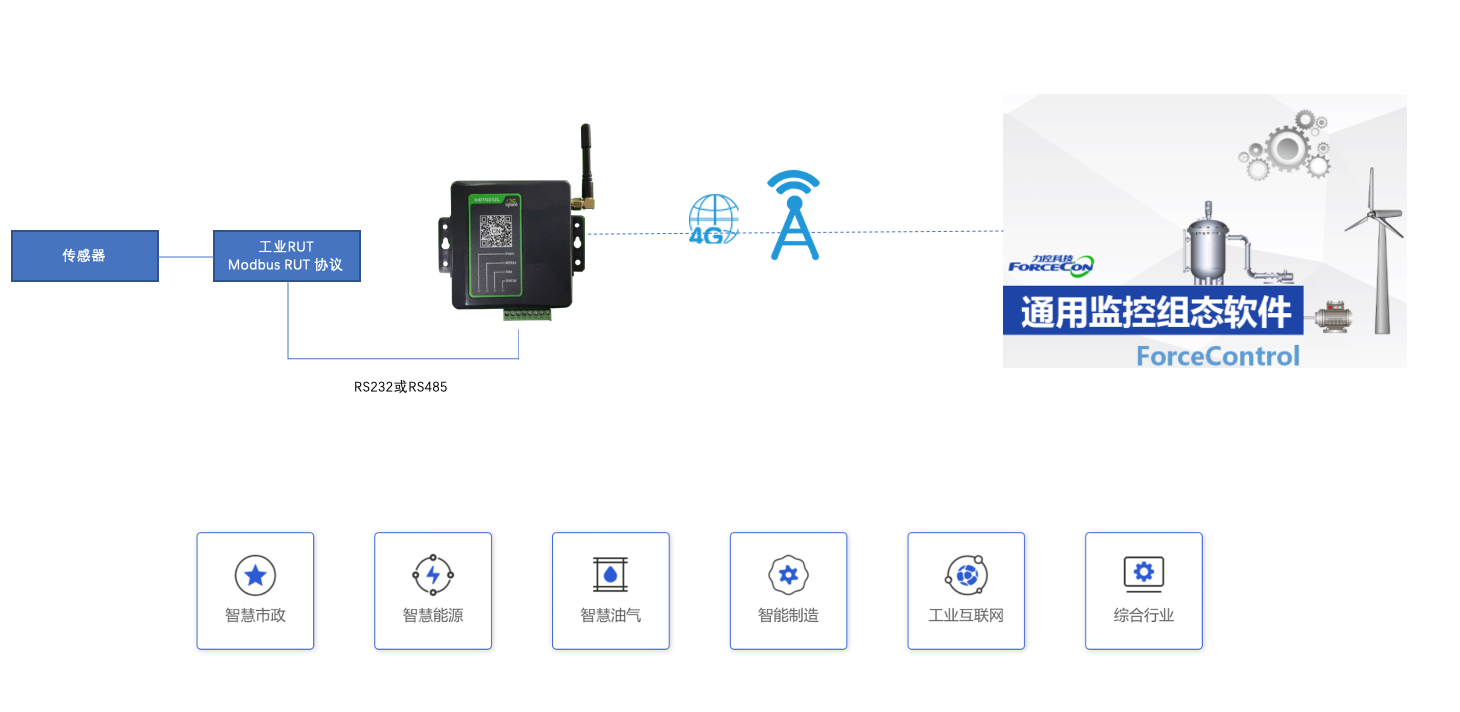

力控通用监控组态软件ForceControl是一款通用型的人机可视化监控组态软件，是国内率先以分布式实时数据库技术作为内核的自动化软件产品。软件提供易用的配置工具和行业套件、良好的用户开发界面和简捷的工程实现方法，支持和国内外各种工业控制厂家的设备进行网络通讯，提供软、硬件全部接口实现与第三方的软、硬件系统集成，同时可与力控产品家族中的其他产品无缝集成，实现工业互联。软件广泛应用于市政、水利、环保、装备制造、石油、化工、国防、冶金、煤矿、配电、新能源、制药、交通、教育等行业，在20年应用基础上不断进行技术创新，产品丰富的采集驱动、行业监控插件及广泛的应用实践极大的提升了客户投资回报率。 本文主要的内容是InDTU配置位DCTCP的连接方式，连接力控ForceControl V7.2的配置。DTU下端连接Modbus RTU 协议的通讯协议设备，通过4G网络通讯。安装力控的服务器需要具备公网IP地址。  DTU配置

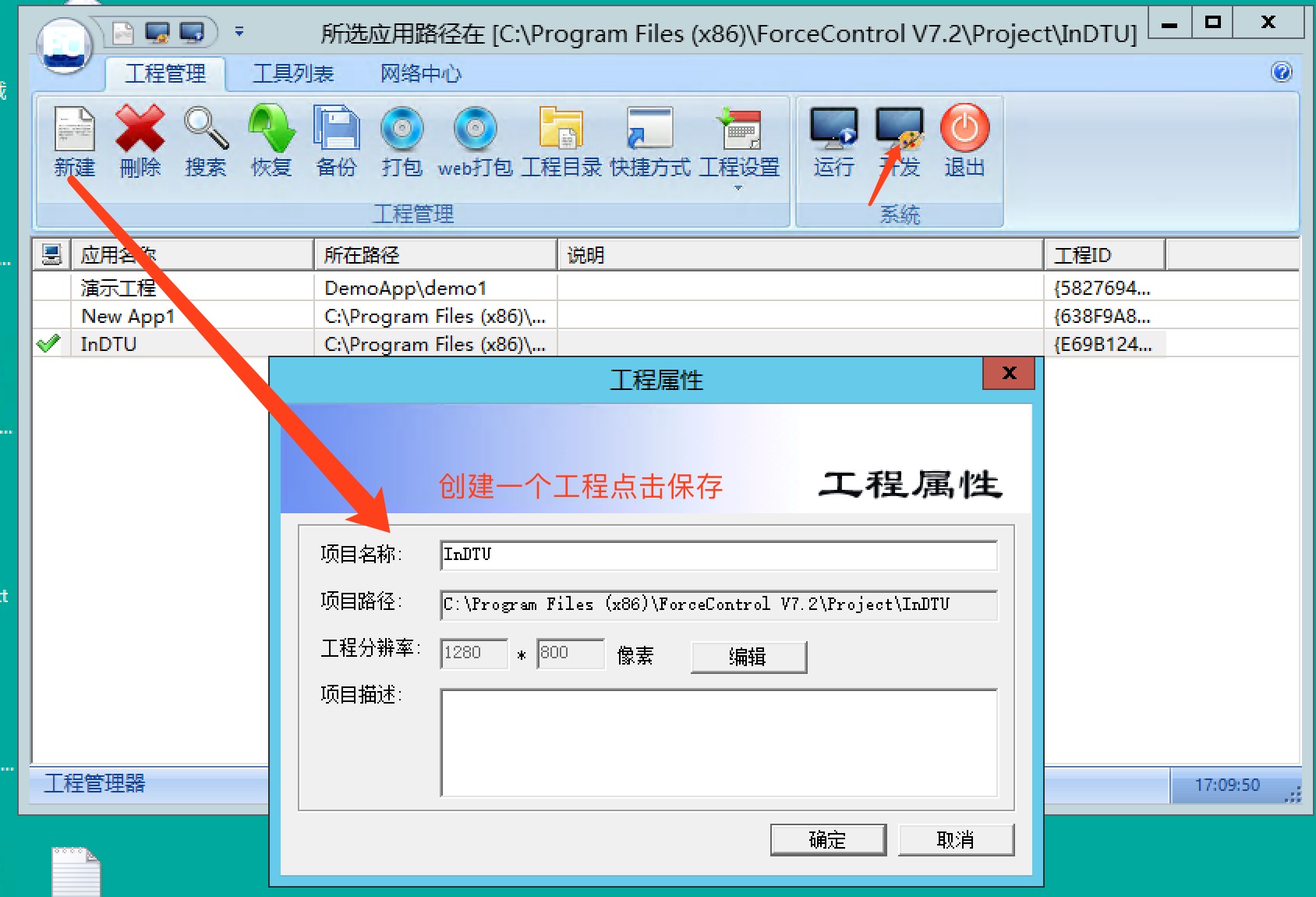

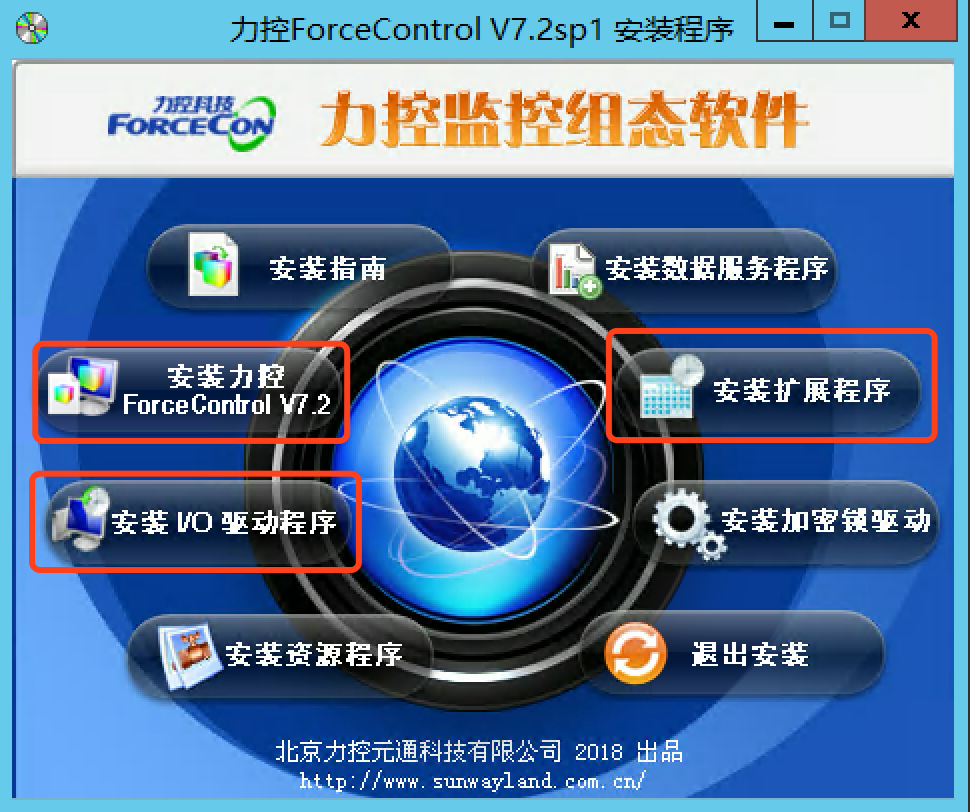

  力控安装和新建项目

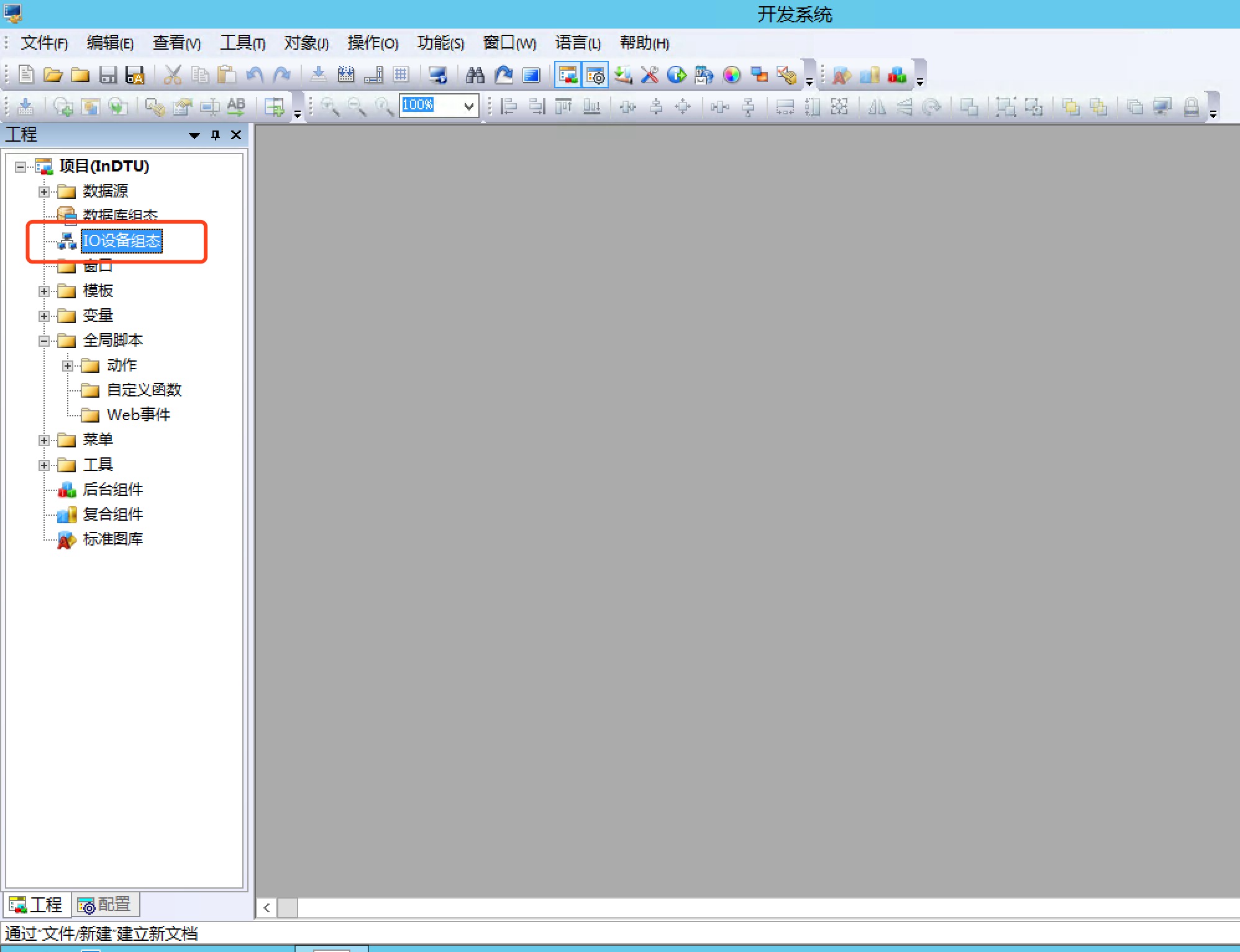

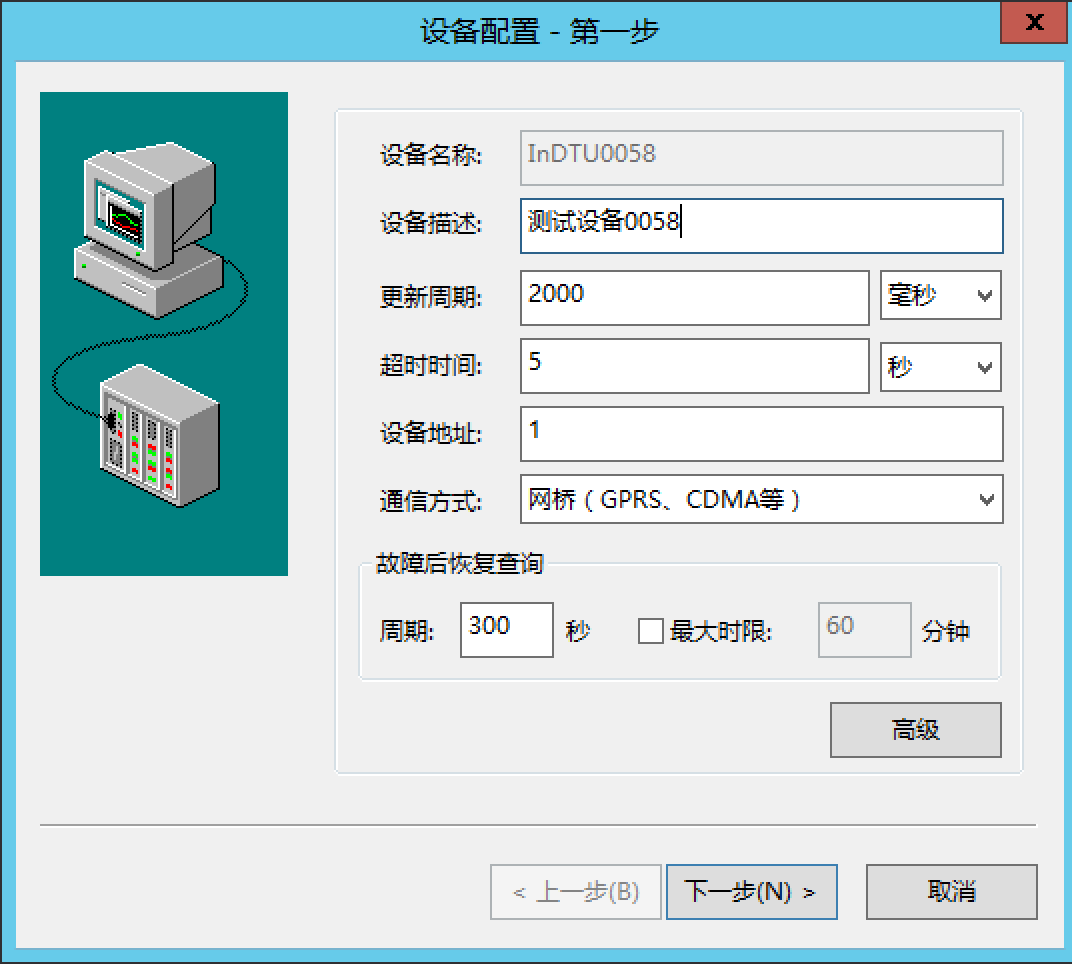

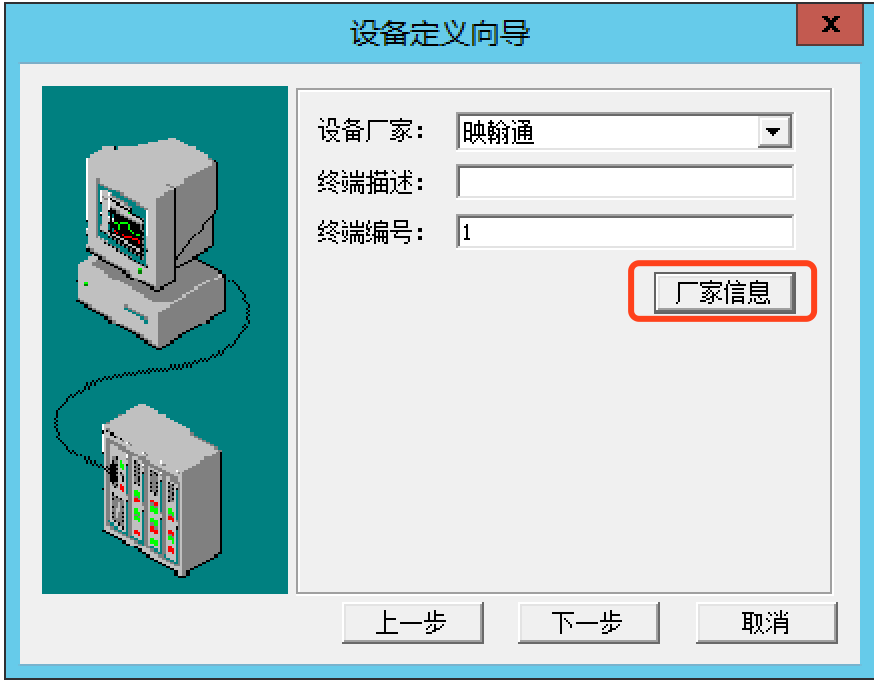

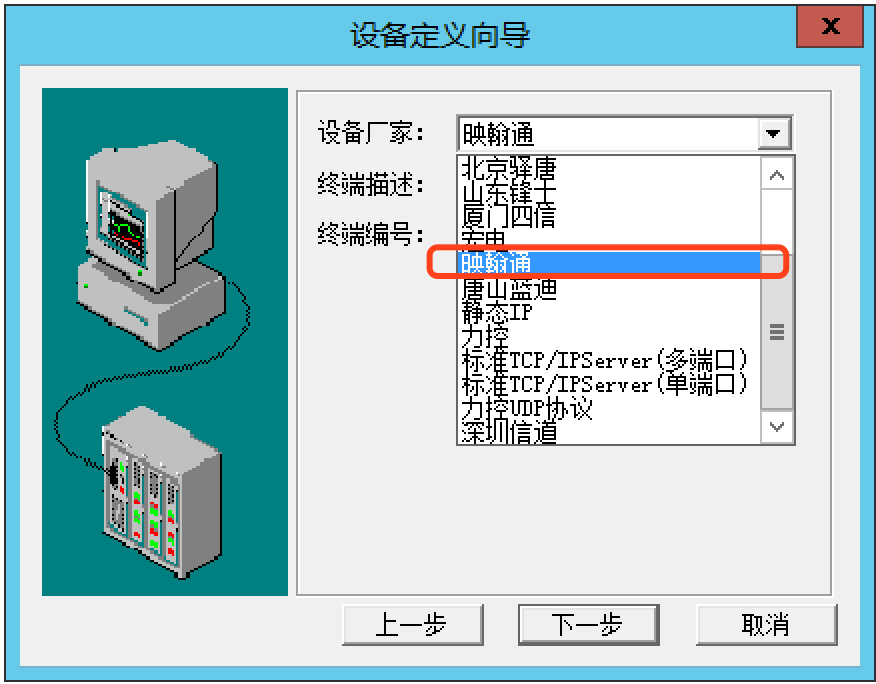

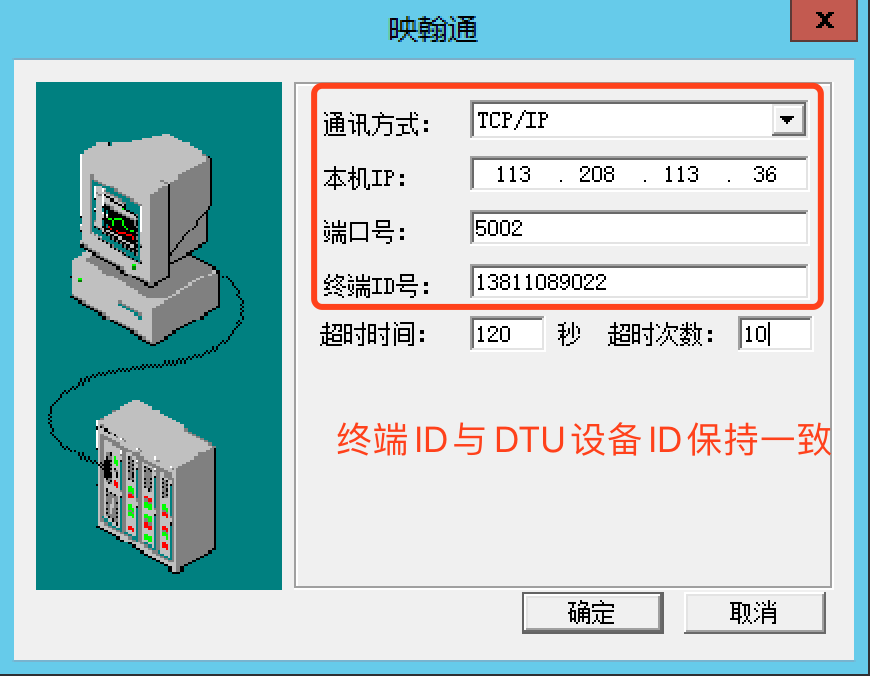

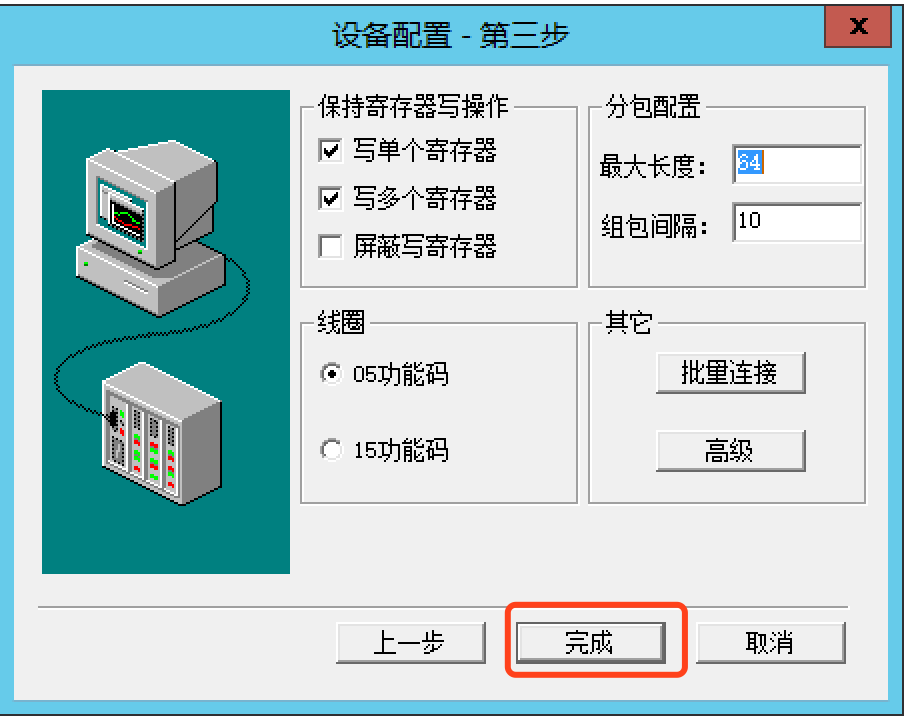

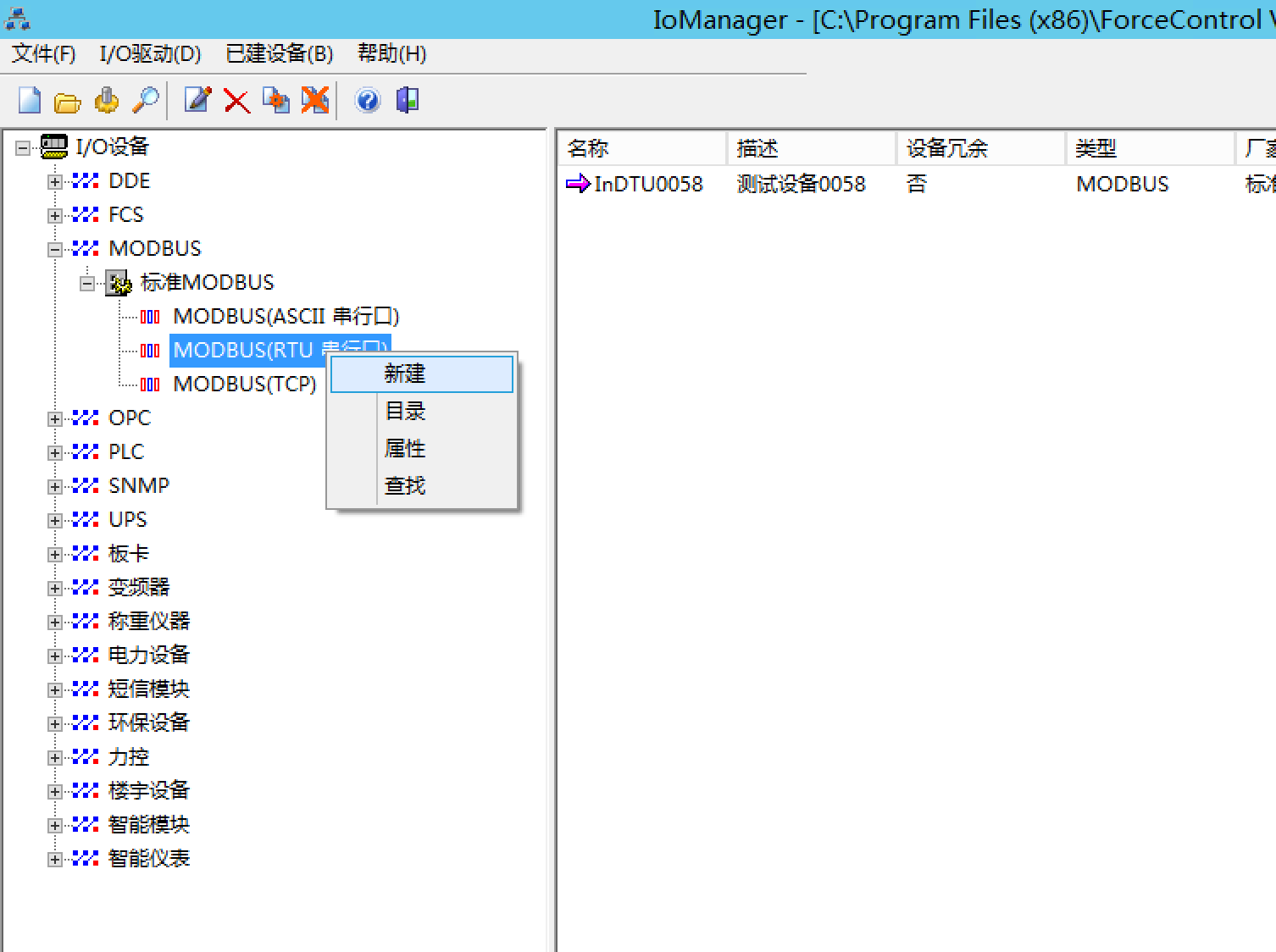

  新建IO设备，驱动厂商选择映翰通。

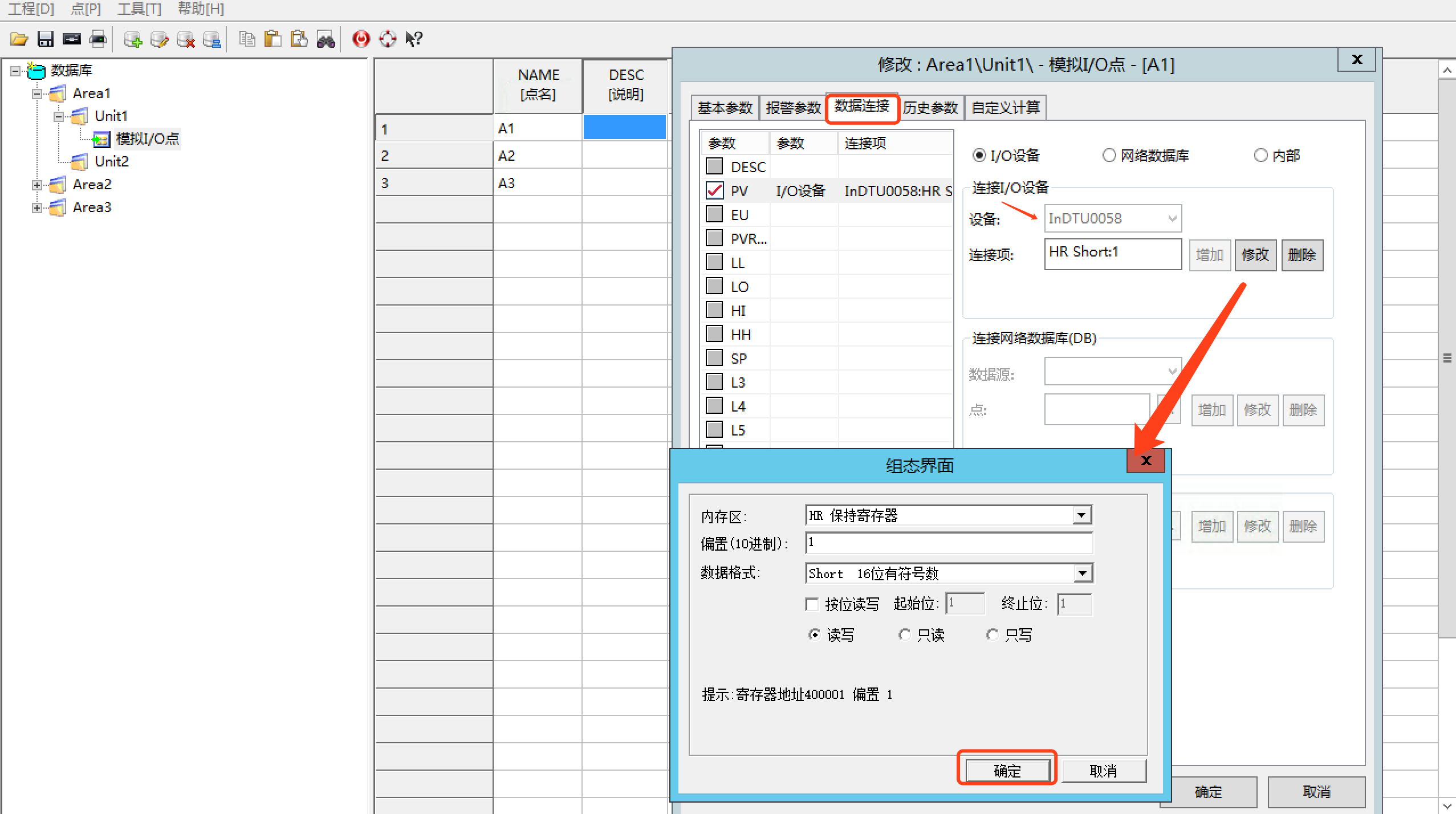

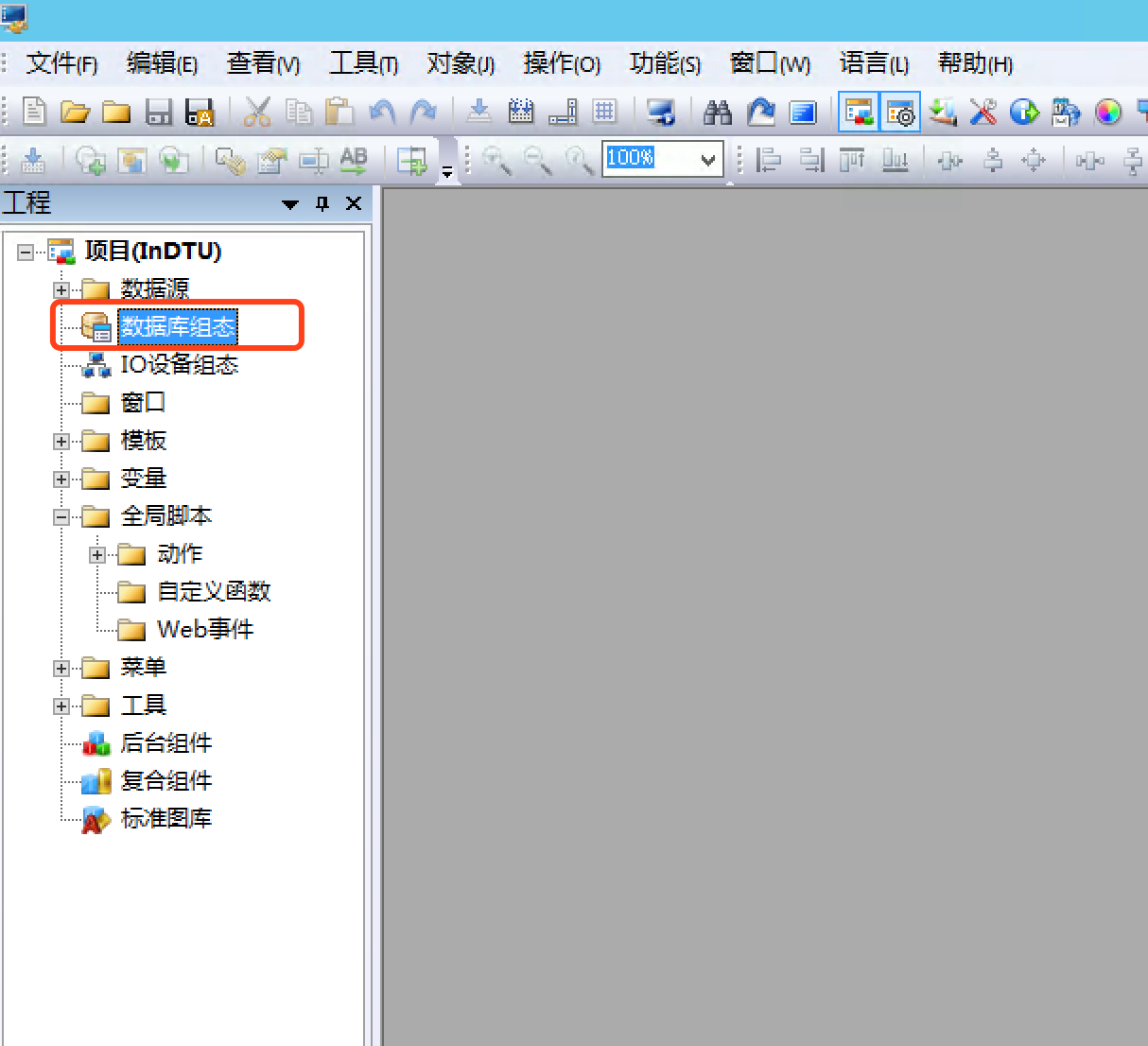

打开数据库新建数据位

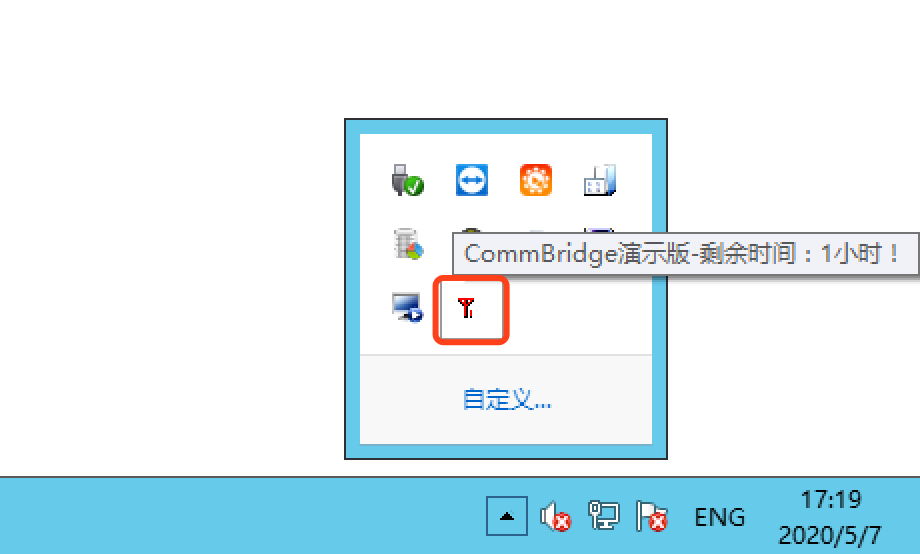

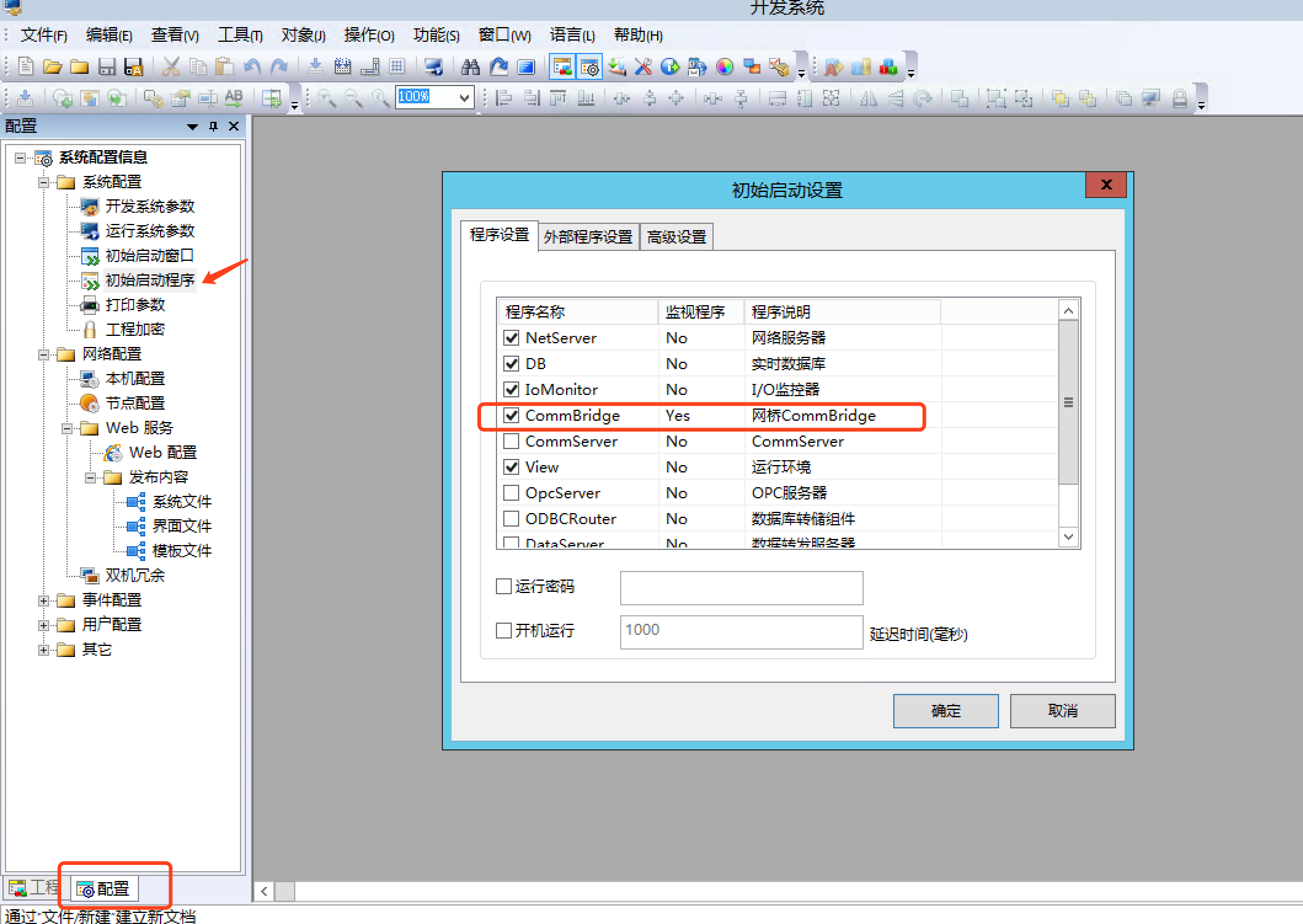

  初使启动项目

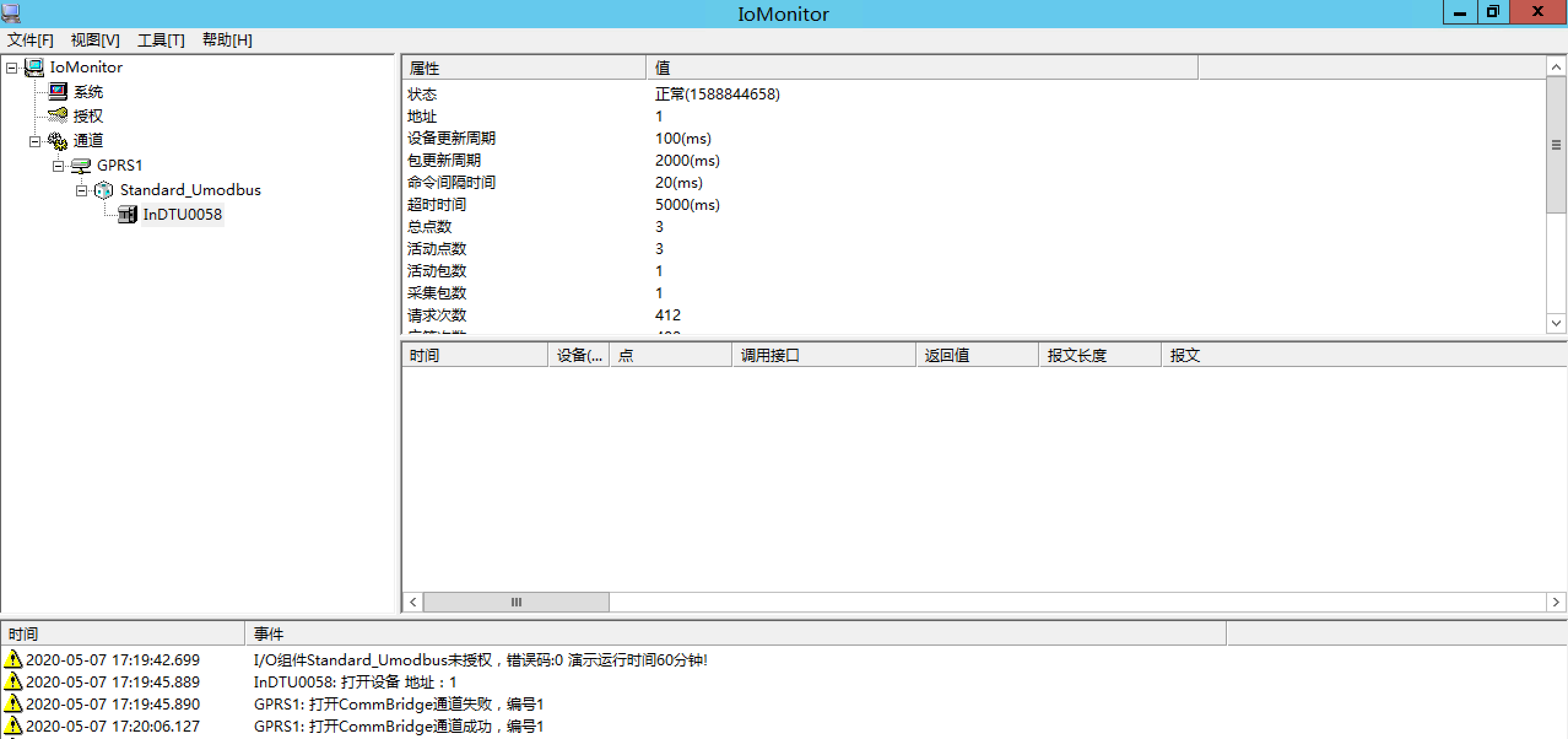

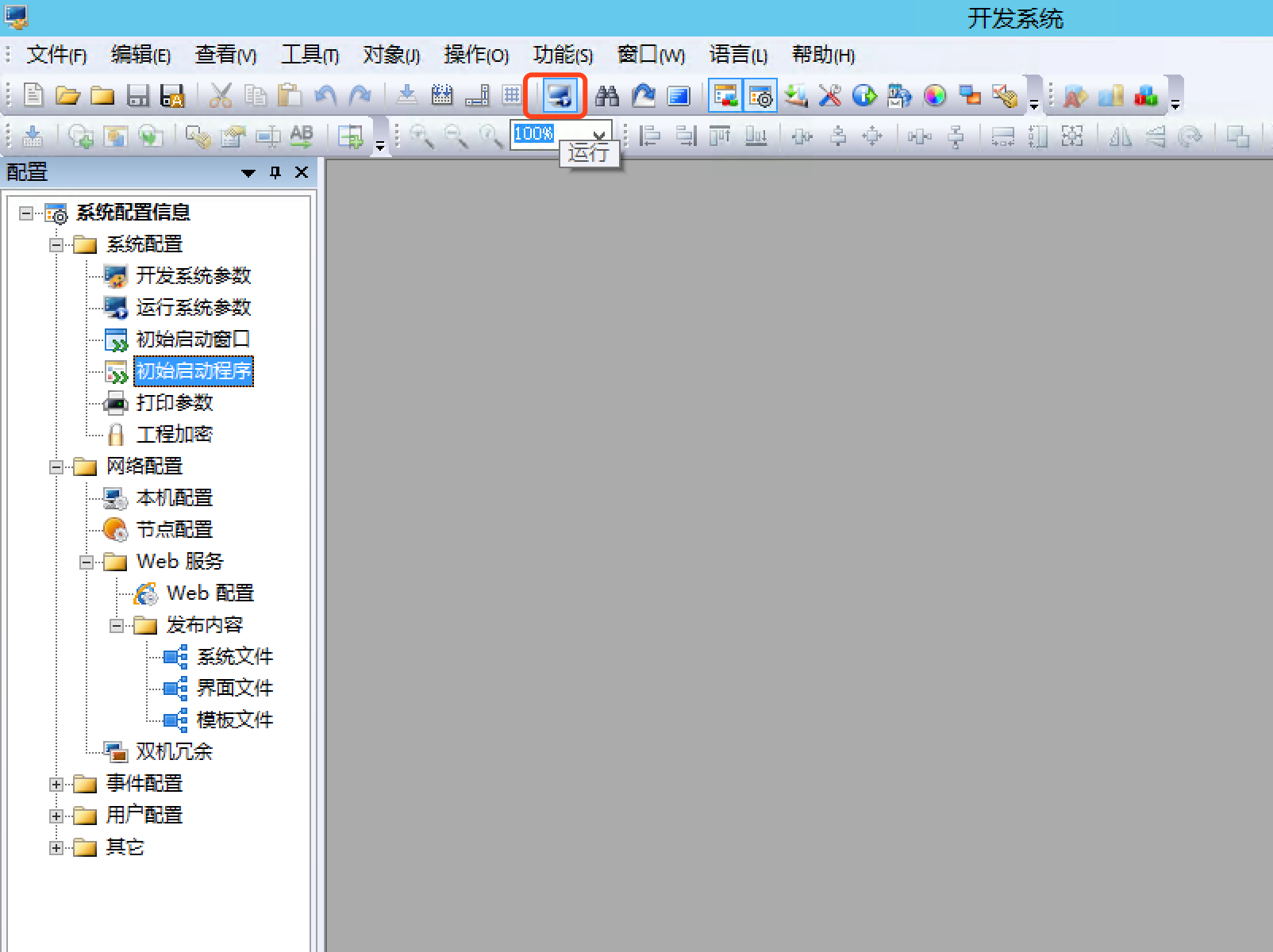

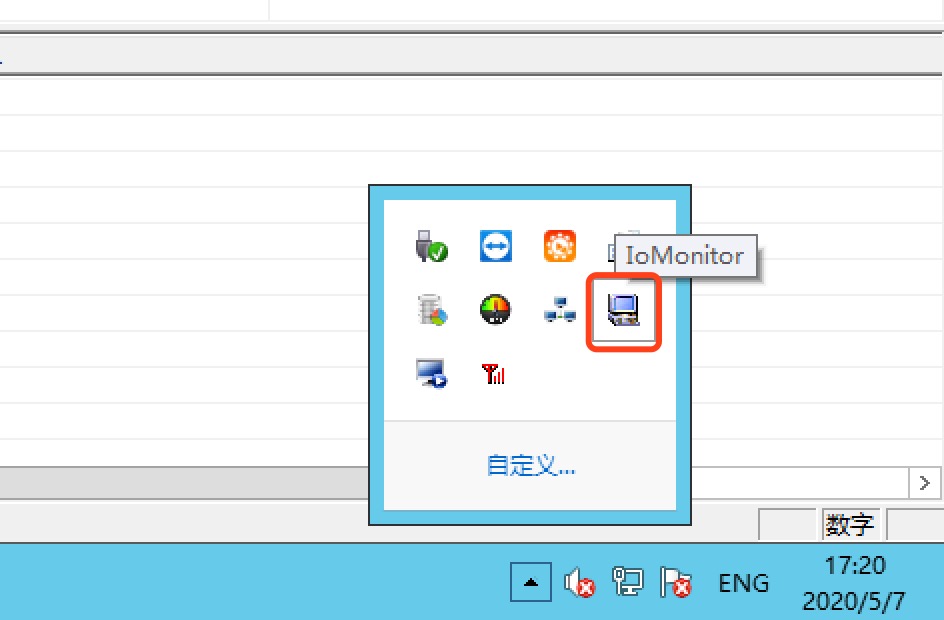

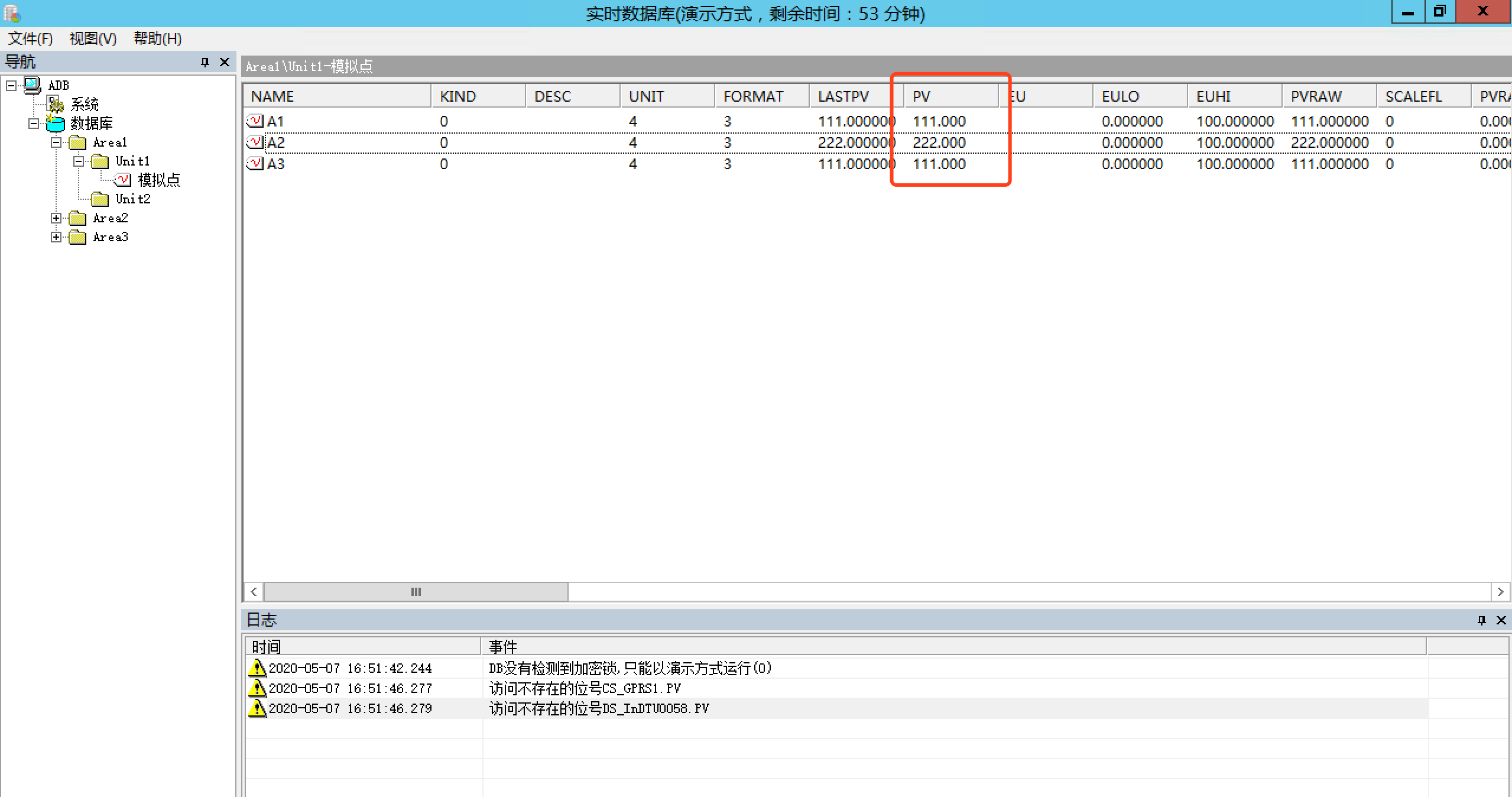

  运行项目

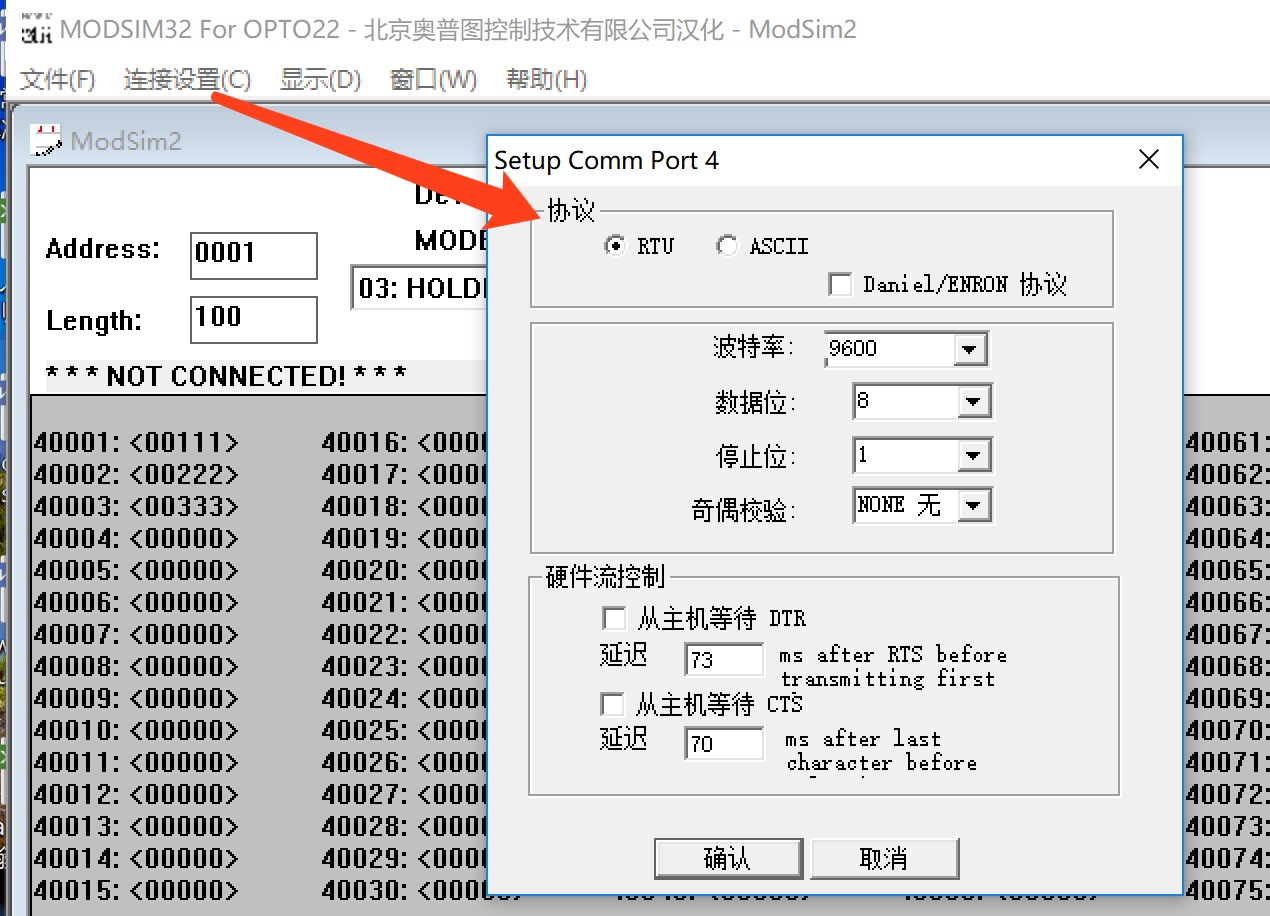

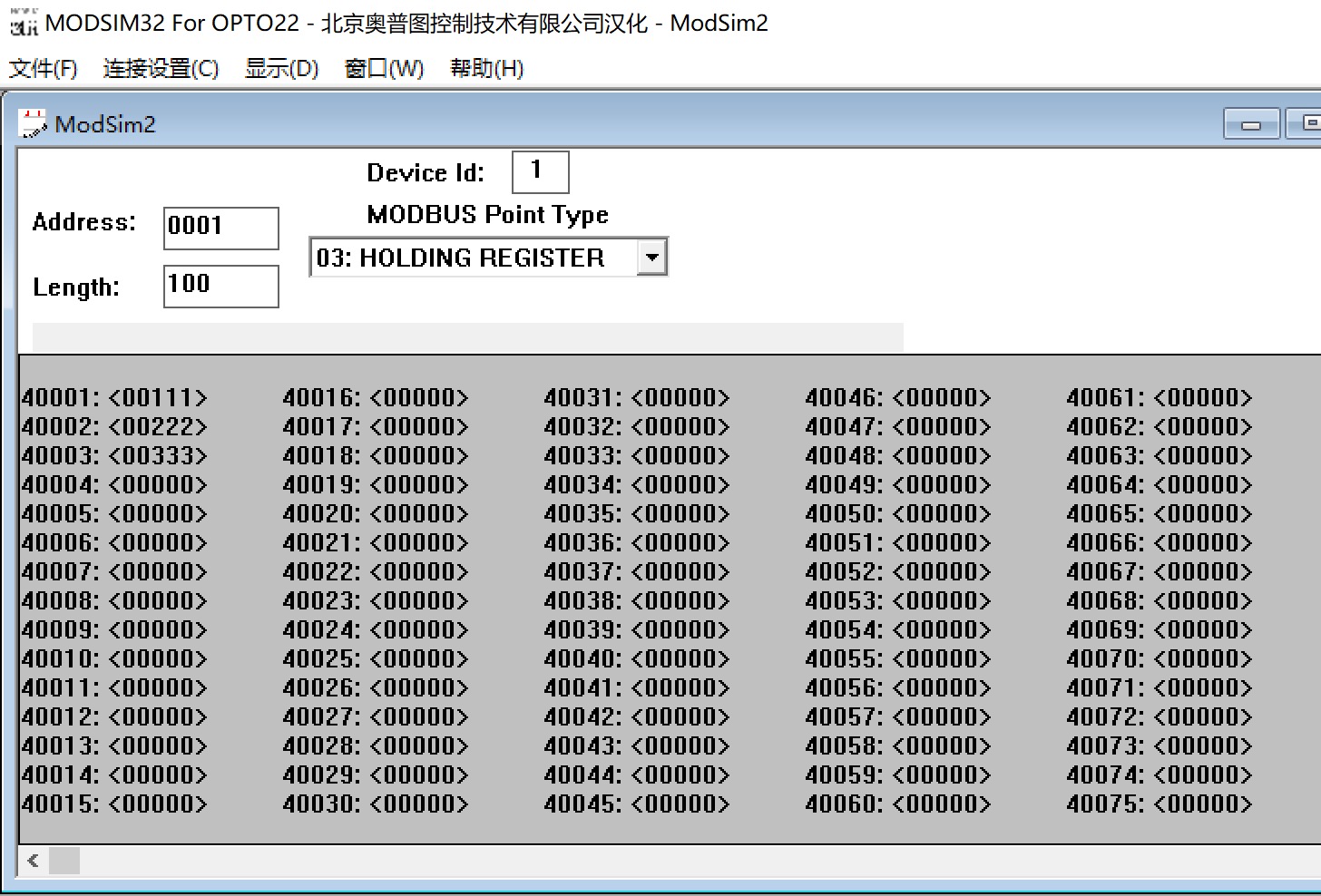

  电脑运行modbus slave 程序，模拟modbus客户端设备。串口连接至InDTU串口1业务端口。

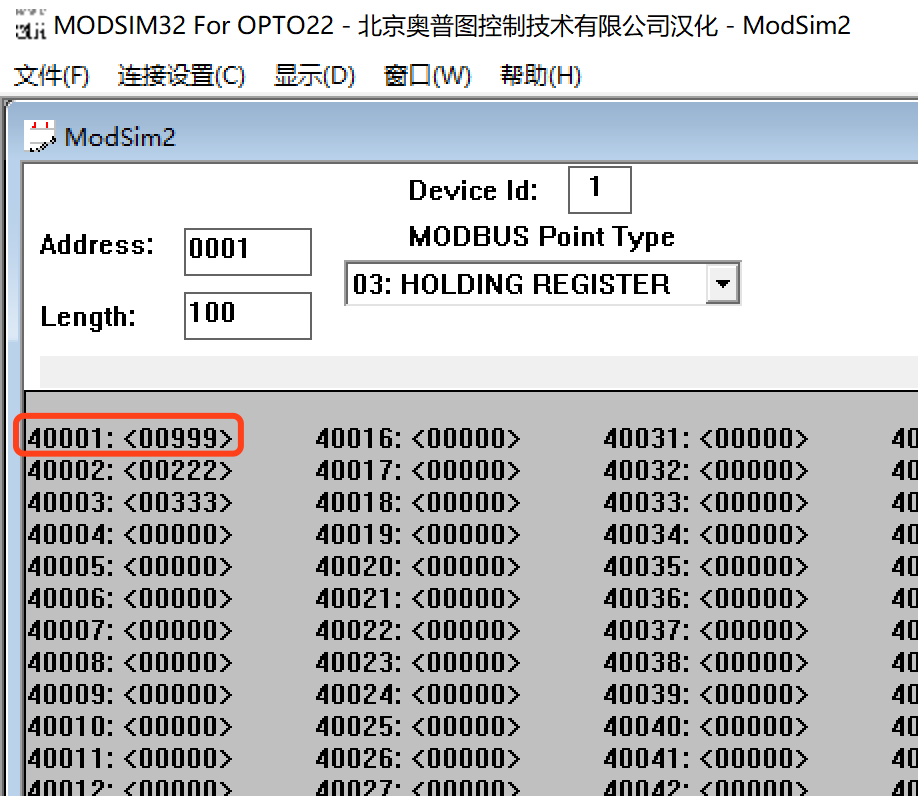

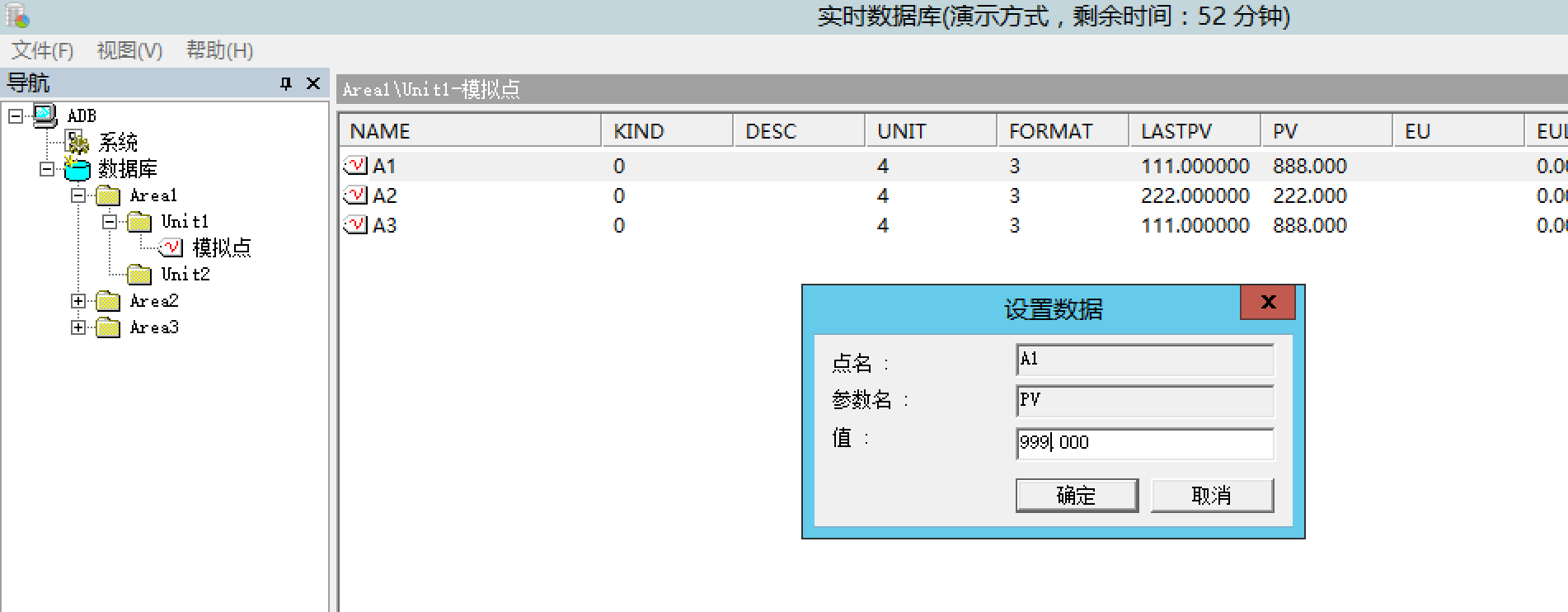

  模拟控制：力控修改数据下发数据
  InDTU连接力控6.1 请查看附件。

Published on 2020-05-07 20:10
