不同设备RS485接线方式

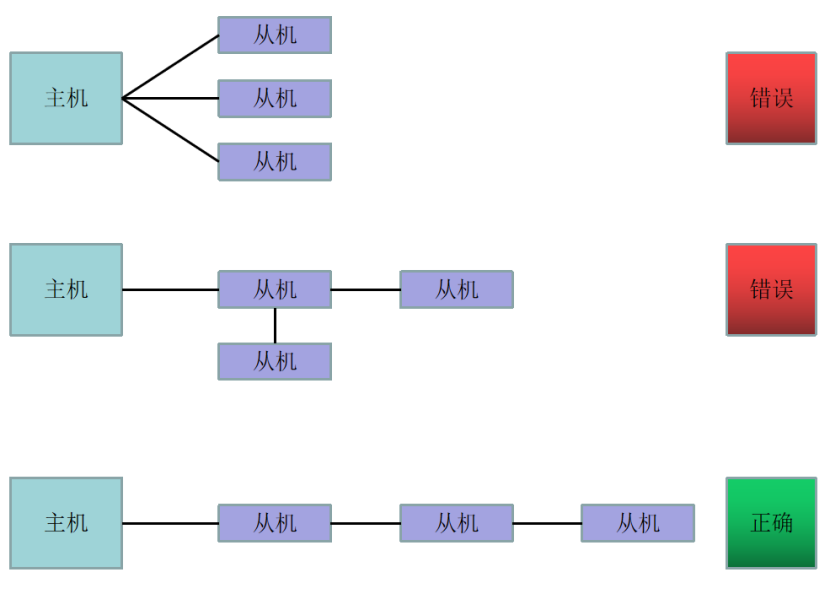

RS-485采用平衡发送和差分接收方式实现通信：发送端将串行口的ttl电平信号转换成差分信号a，b两路输出，经过线缆传输之后在接收端将差分信号还原成ttl电平信号。RS-485总线网络拓扑一般采用终端匹配的总线型结构。即采用一条总线将各个节点串接起来，不支持环形或星型网络。如下图，图1所示。

图1

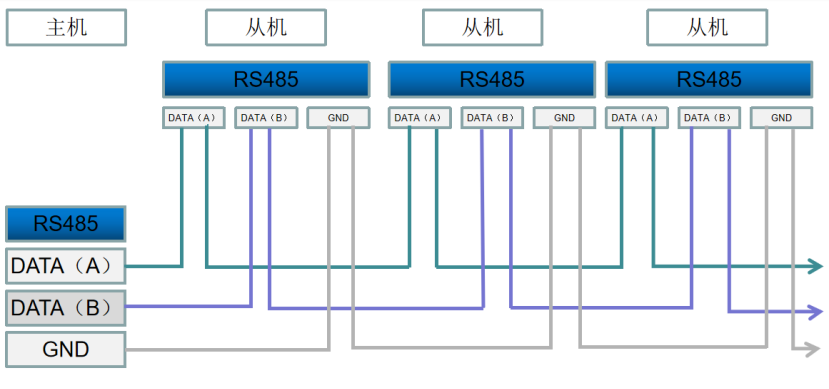

实际应用中的接线方式，应如图2所示的接线方式。其中从机RS485-A和RS485-B应该是没有上下拉电阻的，若有上下拉电阻会造成能接入的从机数量减少。

图2

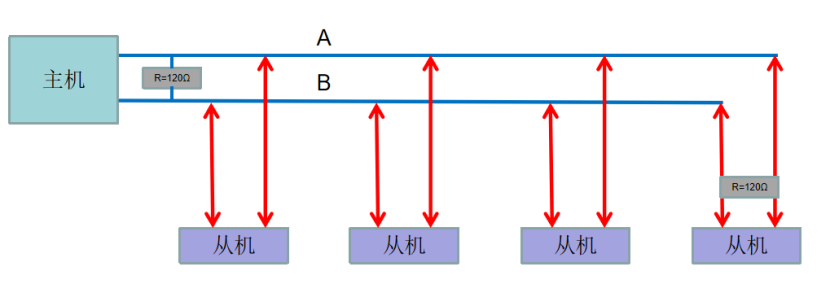

如果通讯距离比较短或者所挂接的从机设备比较少，那么终端电阻是可以不接的，但是随着距离的增加和从机设备的增多，信号在总线末端容易引起反射，导致通讯不稳定。为了消除这种反射就会在总线的末端加一个终端电阻，终端电阻的经验值一般为120Ω。终端电阻的位置具体如图3所示。

图3

保证设备正常时，现场总线不通时，可以做如下排查：

1. 其中某台设备A，B线是否接反；

2. 总线接线是否按总线型接线，如图1所示；

3. 从机是否在A，B上有上下拉电阻；

4. 是否只在终端有终端电阻，中间设备不应存在终端电阻；

5. 从机设备数量是否超过最大值，使用modbus协议，理论最大数量31个。

6. 长距离传输必须使用双绞线缆。

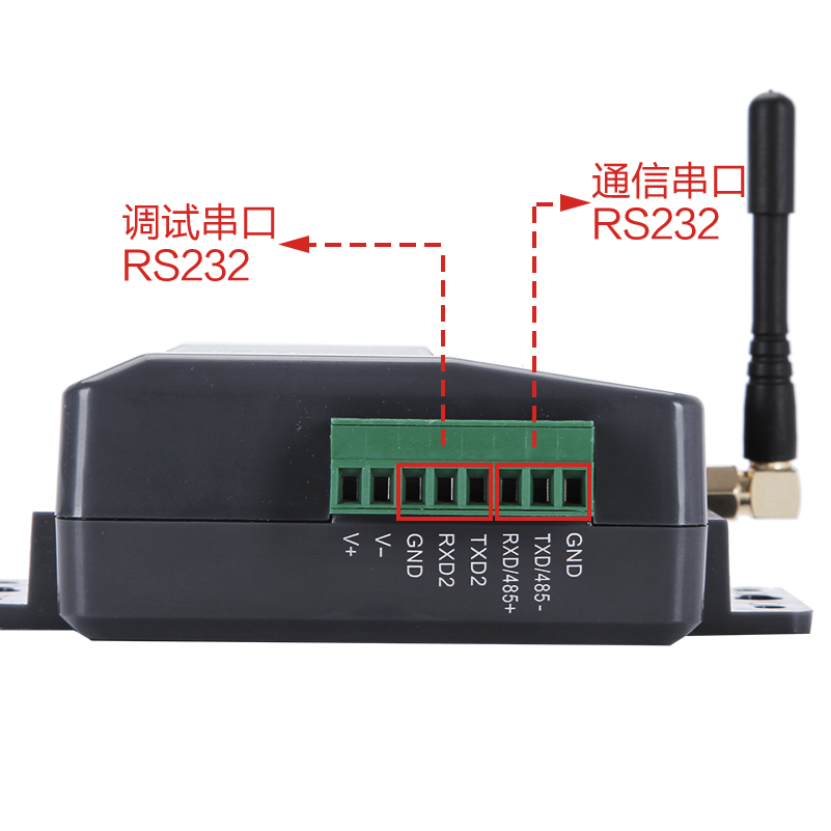

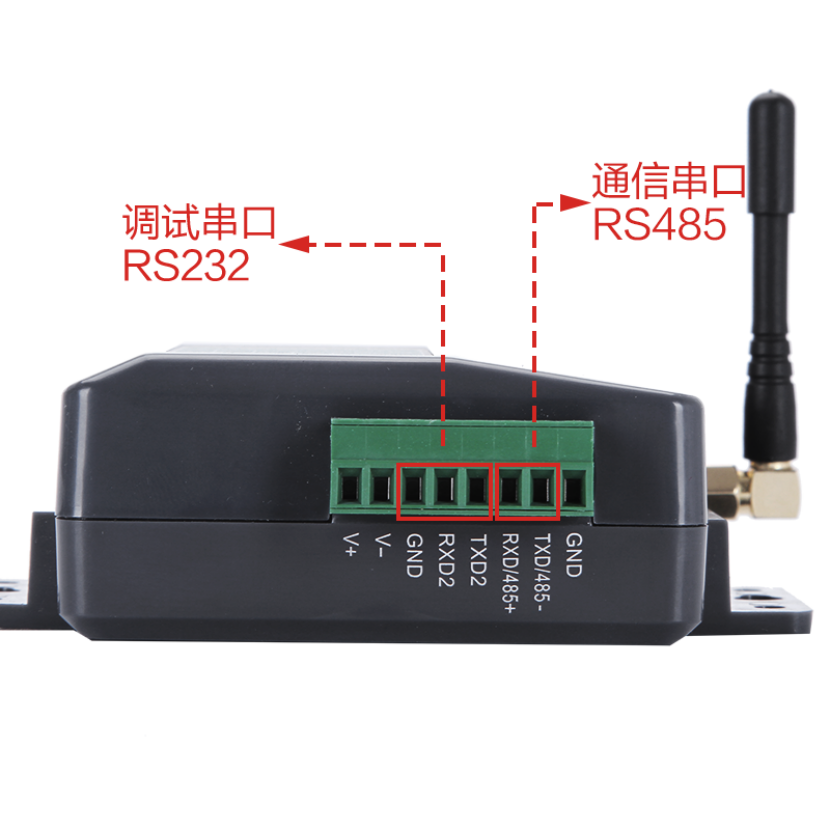

DTU设备：（通讯接口：485/232 配置接口：232）

通讯协议接口为RS485可以链接多个传感器，RS485属于总线方式通讯，可以并联多个传

通讯接口为RS232 时无法并联多个设备。

DTU配置接口串口2为RS232是无法作为通讯接口使用。

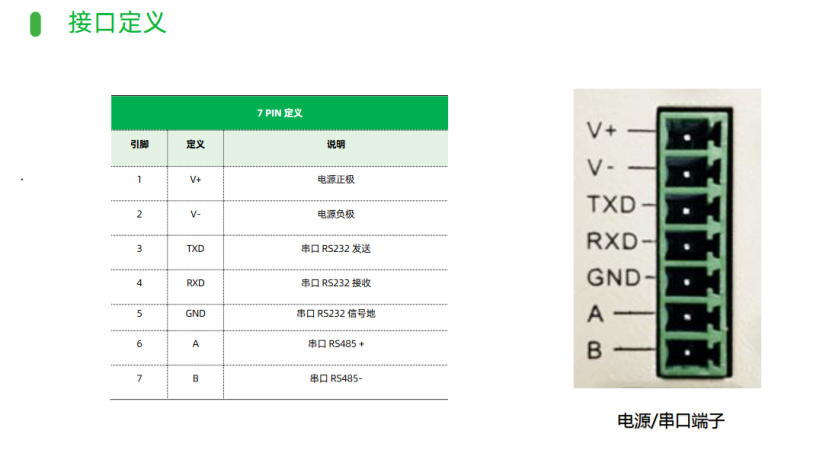

IG网管系列设备：（通讯接口： 485 &232）

1. 485接口可以借助上述连接方式进行传感器的串联。

2. 使用中继器设备进行485信号的汇集以及接入。

3. 232 接口无法并联多个设备。
