InRouter 与 SINEMA Remote Connect 建立连接
-
-
Admin This guy is lazy,Introduction has not been set
0 People liked this article · 7361 views
SIEMENS TeleService方案 针对每个应用的正确的解决方案
• TeleService 通过交换机网络，移动通信或 internet 对设备和工厂的远程诊断和维护
• TeleService 非常有助于节省维护工作的差旅和人员成本，提高设备和工厂的可用性
• TeleService 基于OpenVPN技术实现
InRouter 与 SINEMA Remote Connect 建立连接如下
1. 创建设备

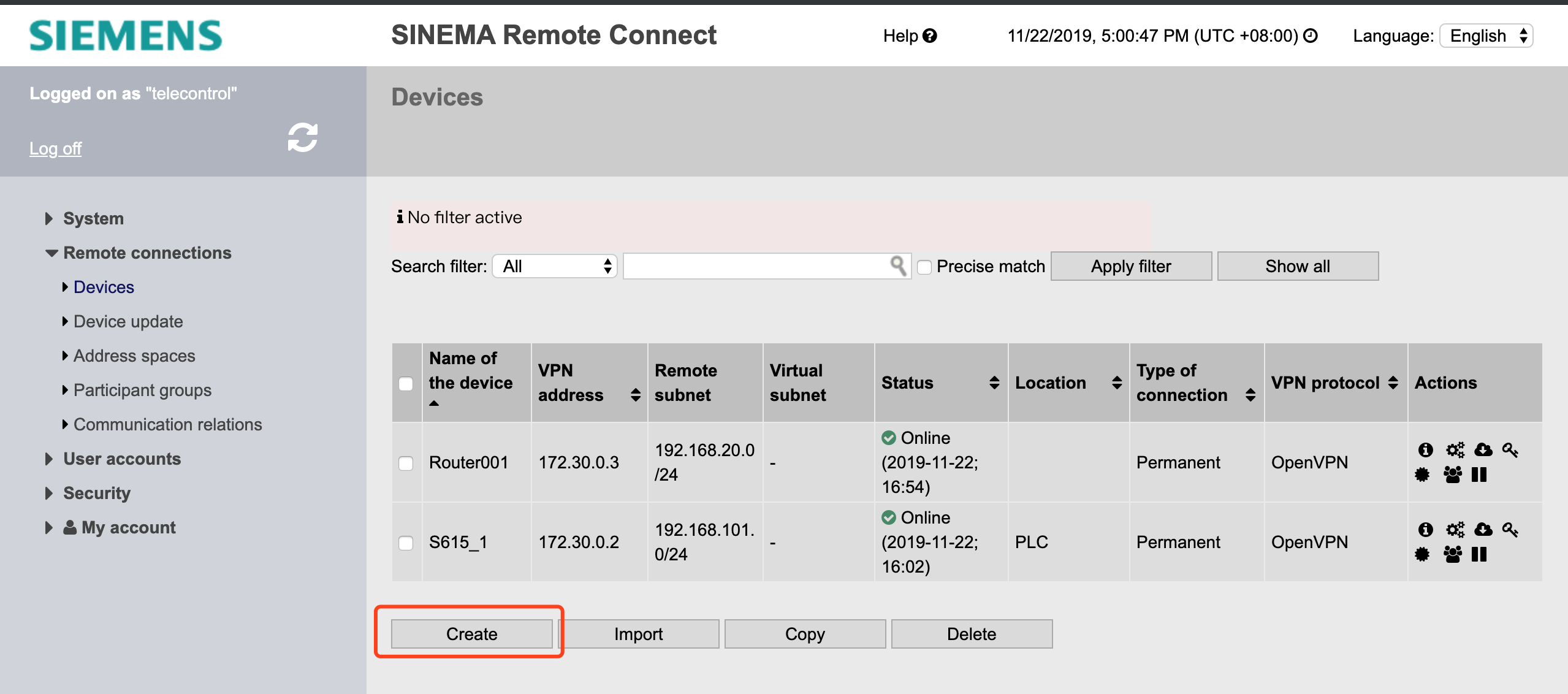

登陆 SINEMA Remote Connect Server 在Device 页面下创建一个Device：

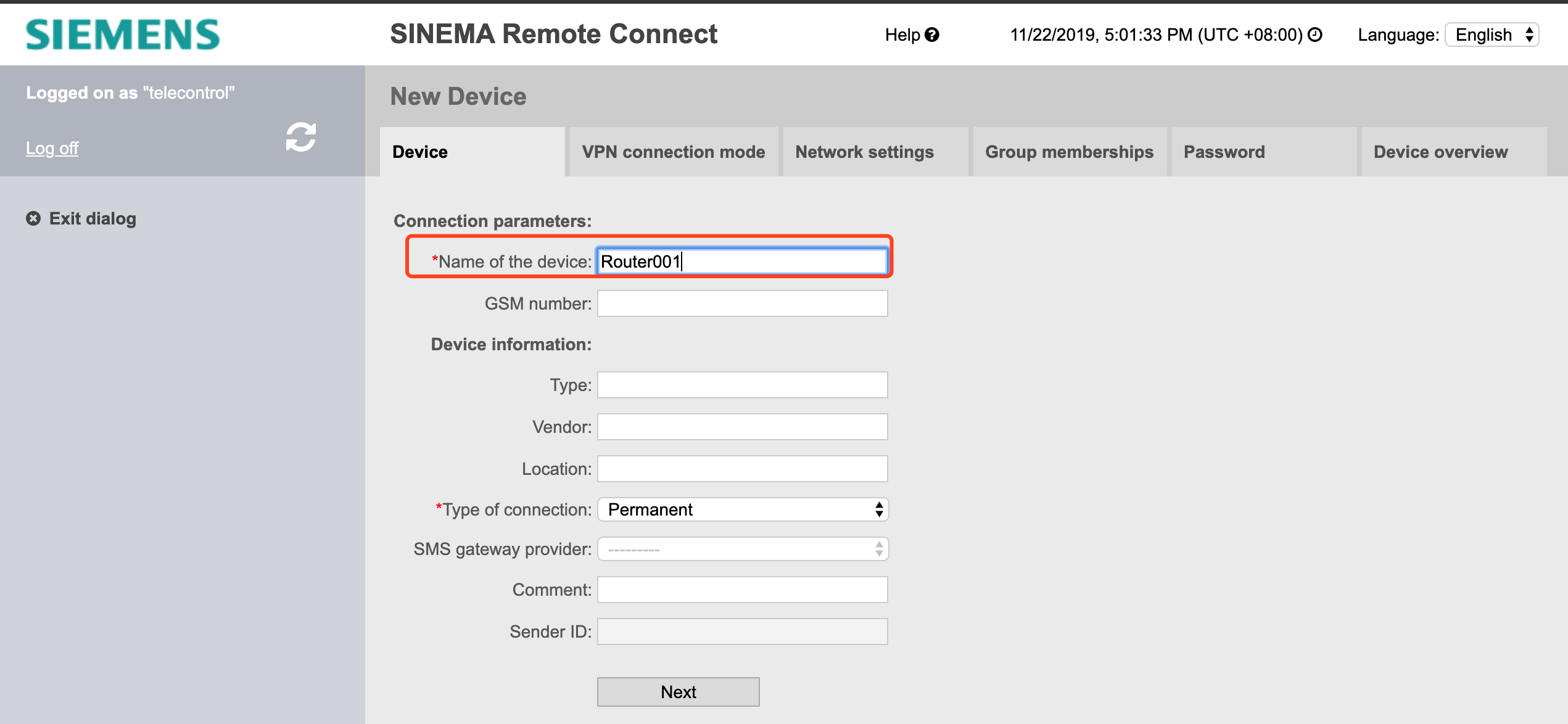

创建一个名称为InRouter001 的设备，设备名称可以自定义：

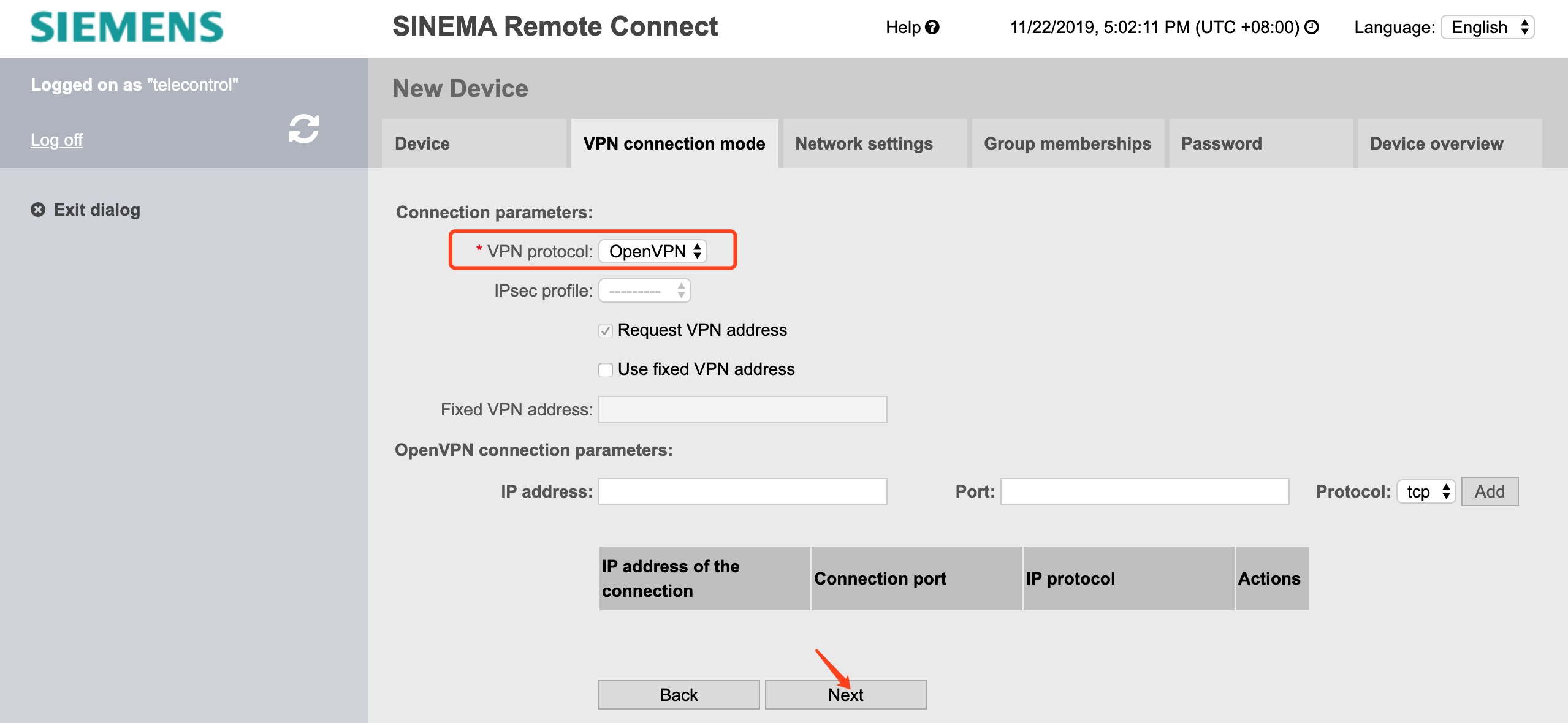

选择OpenVPN 协议：

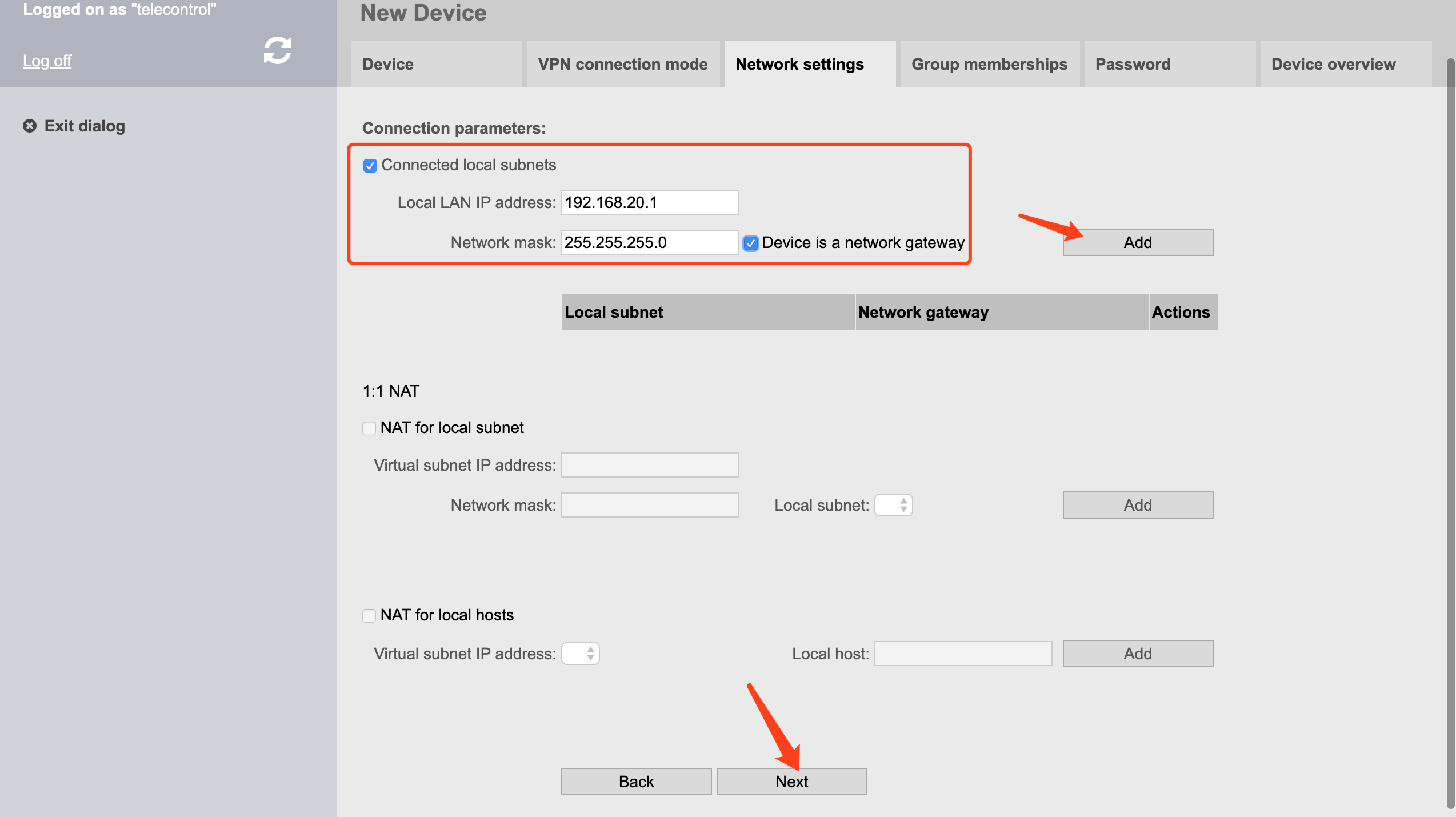

添加路由器LAN的子网信息（路由器LAN地址可以在InRouter LAN进行定义）：

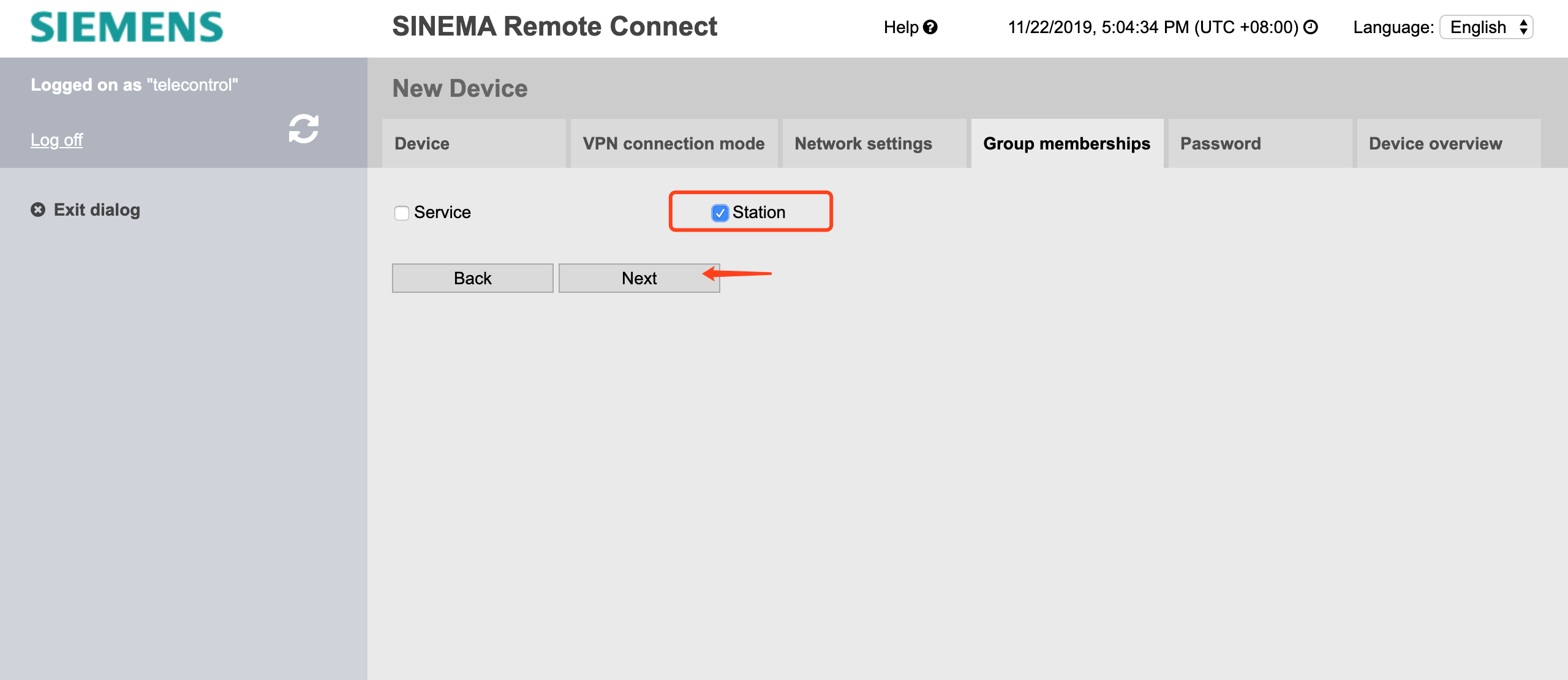

将设InRouter001添加到Station组：

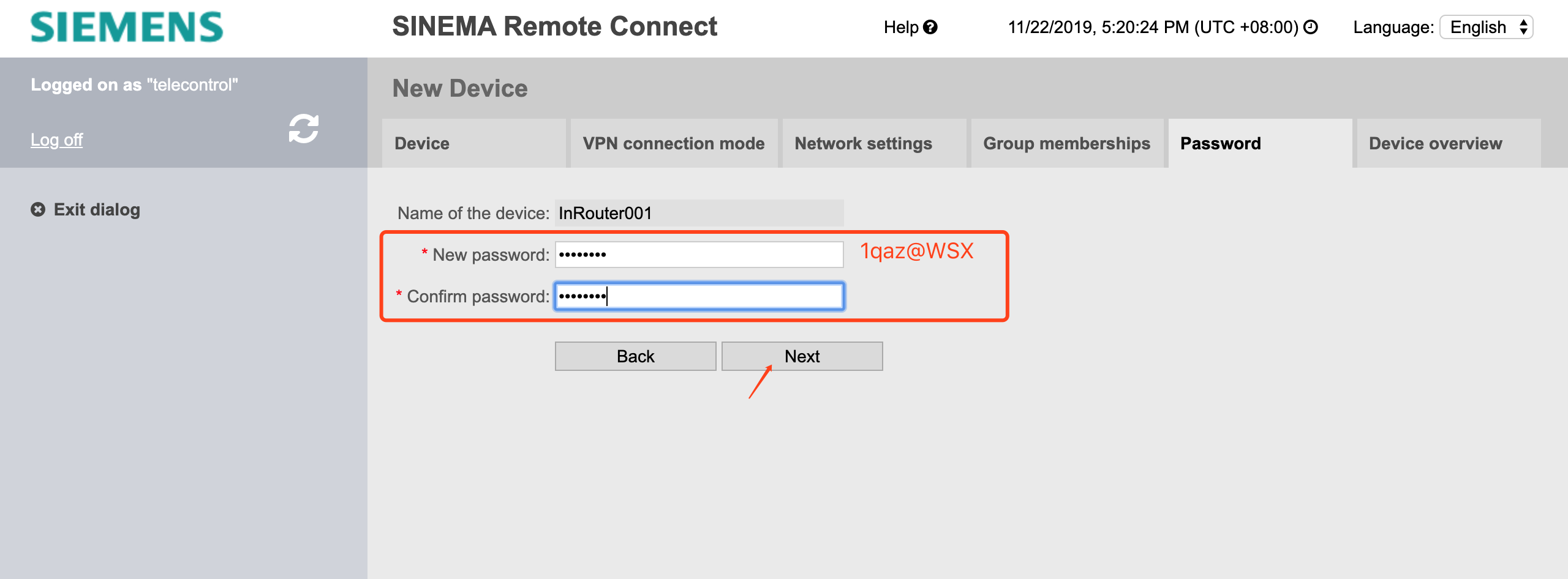

设置InRouter001 的密码，该密码也作为路由器中的证书保护密钥：

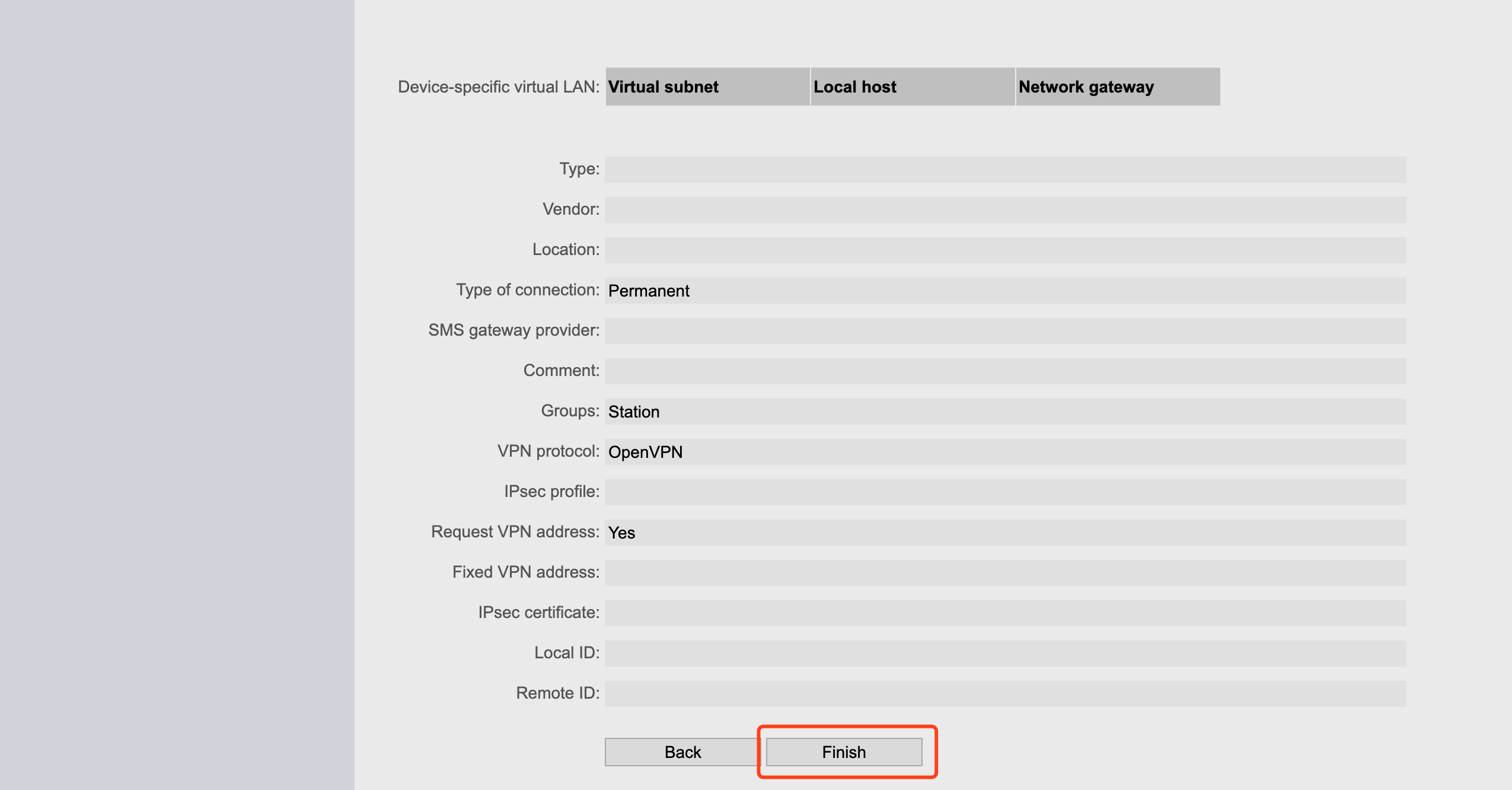

设备创建完毕，点击 Finish 按钮。
2. 下载并安装证书

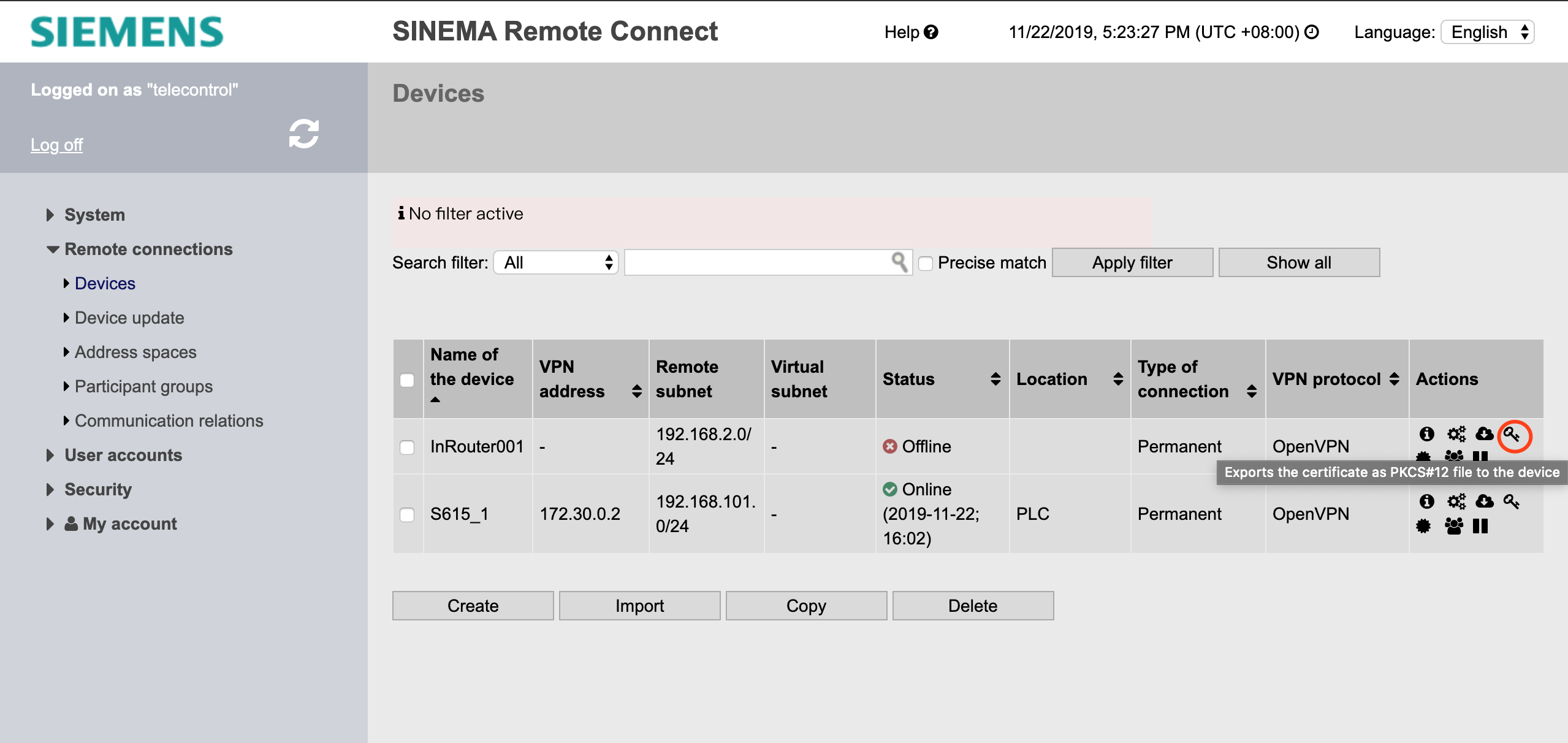

在Device 列表中，下载PKCS#12格式证书：

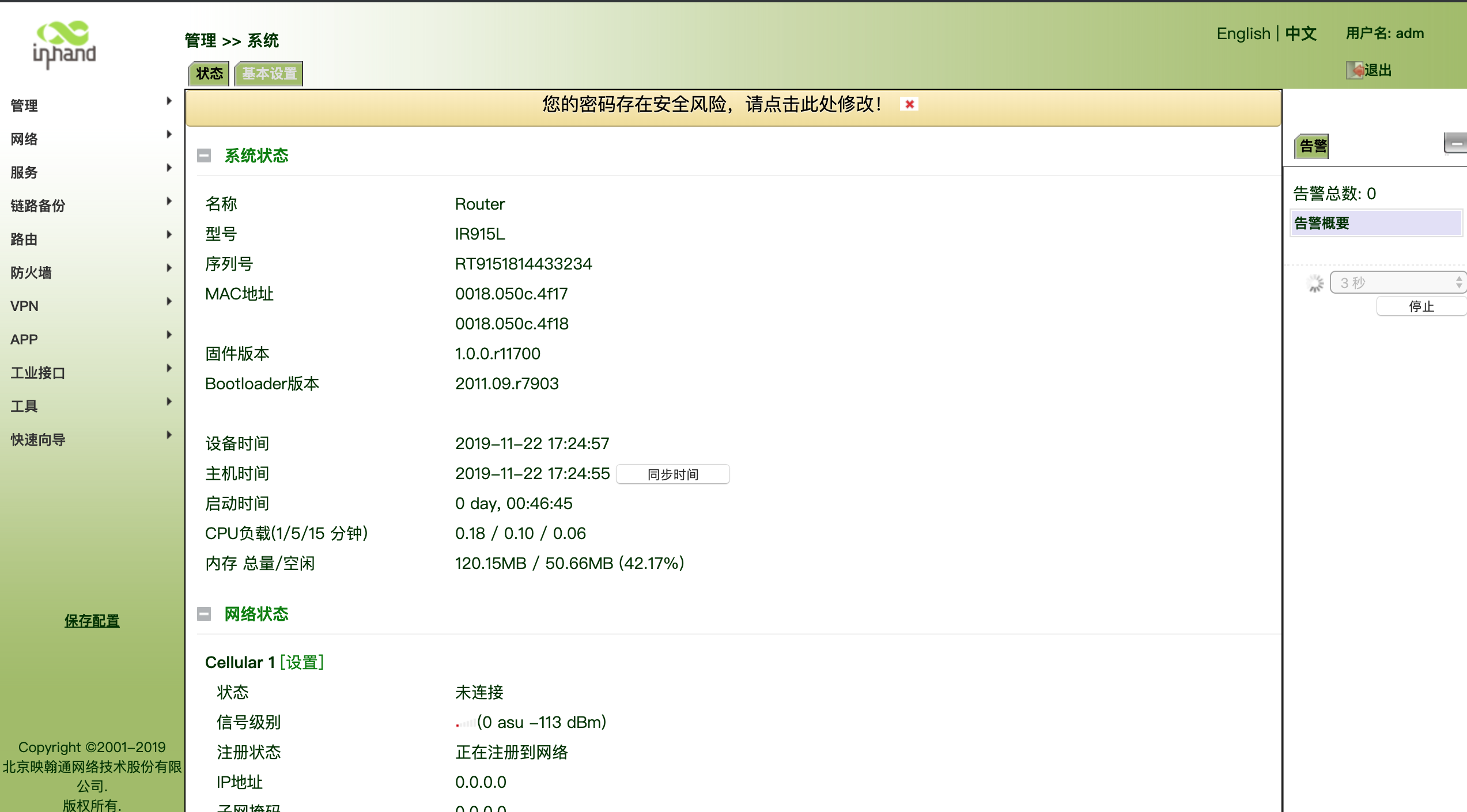

登陆InRouter中，默认登陆IP http://192.168.2.1 用户名 adm 密码 123456

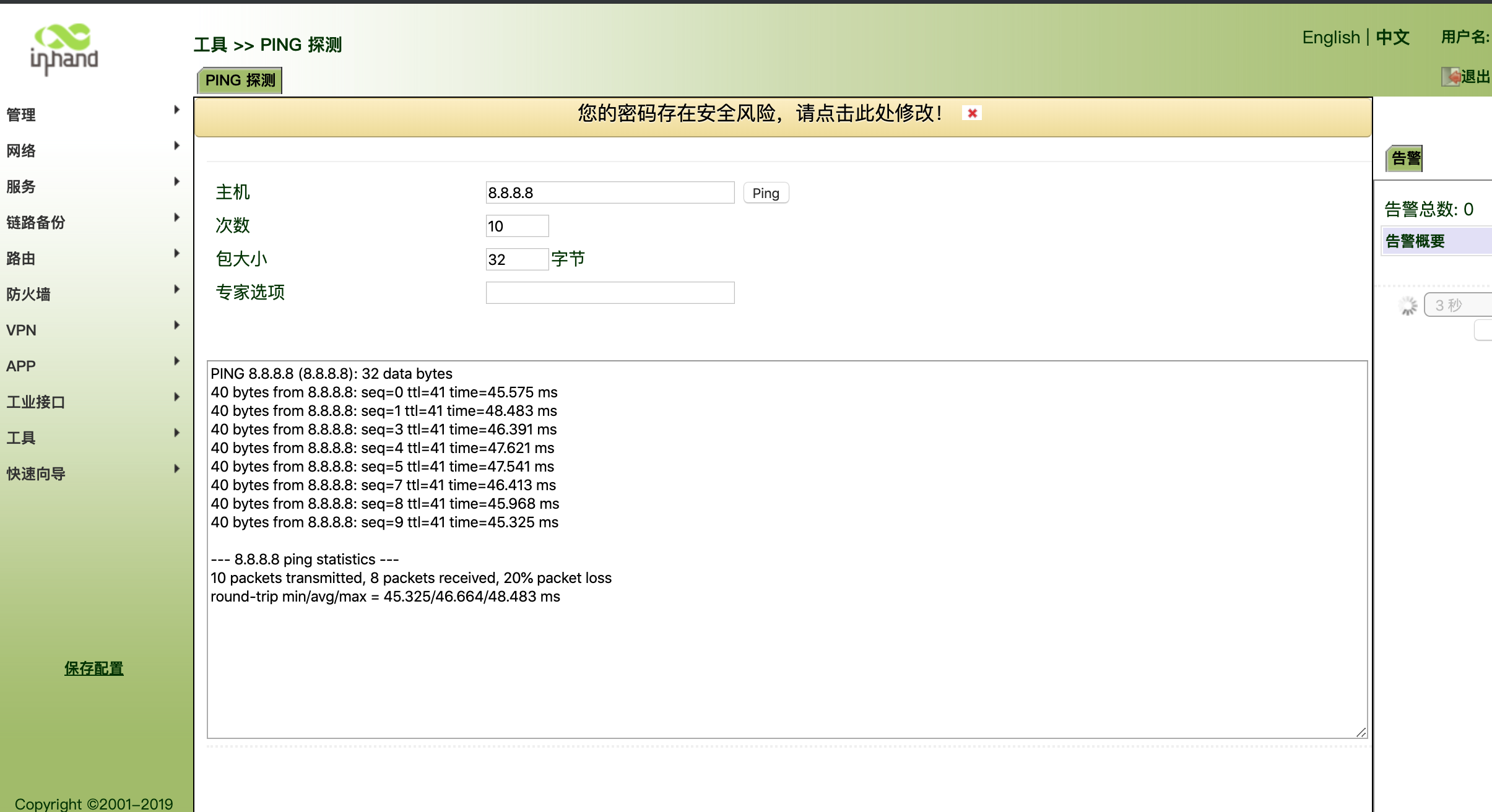

在配置之前，保证路由器已经可以正常上网，并可以ping 通公网IP：

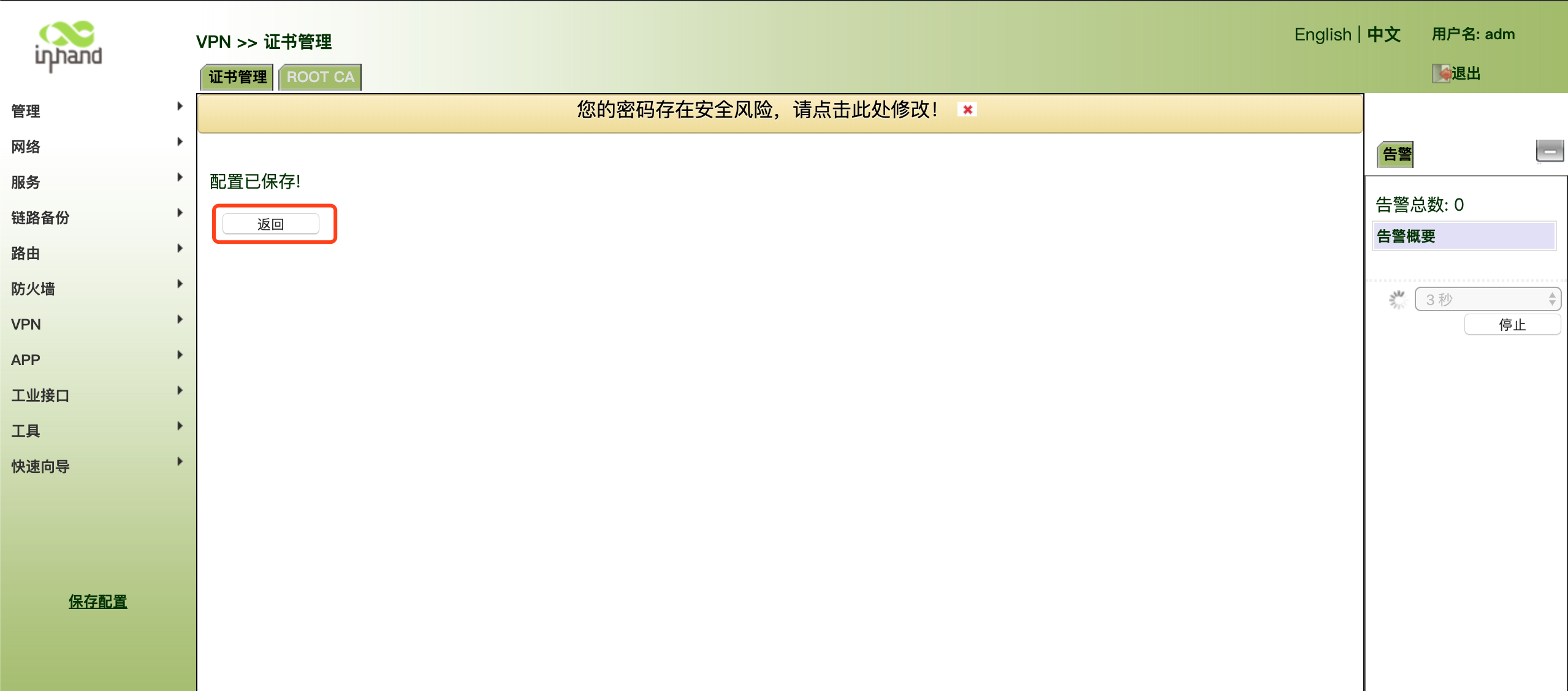

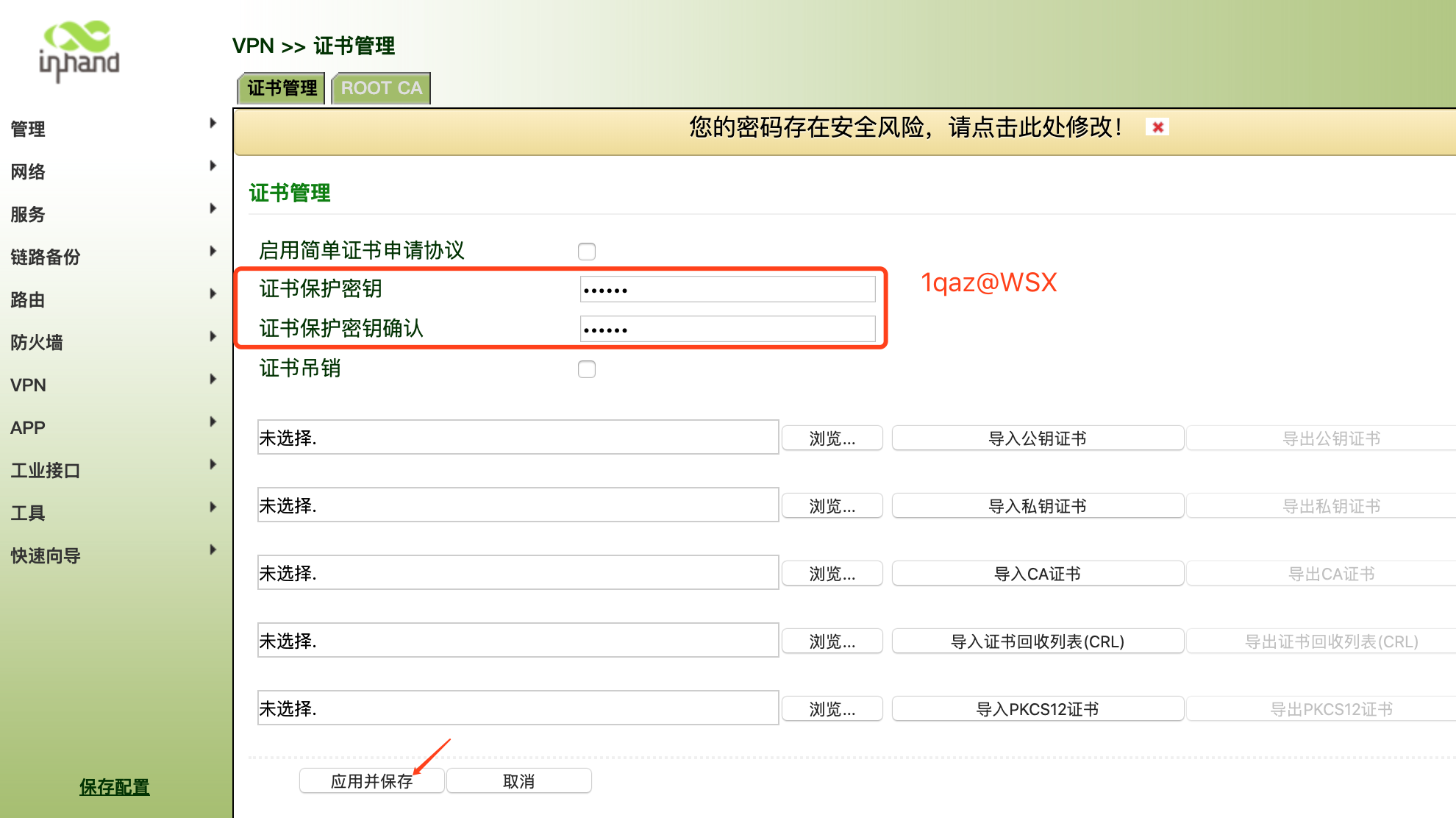

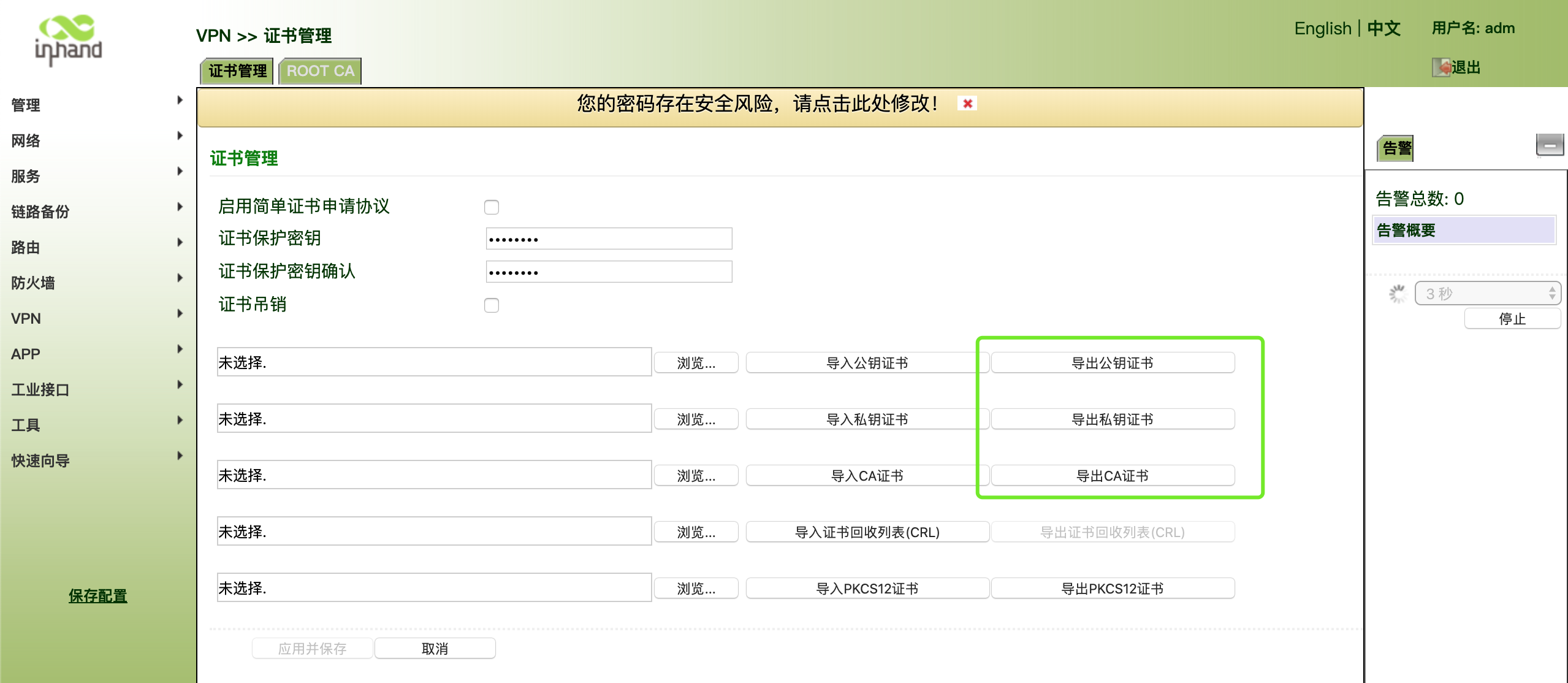

在VPN-证书管理页面中，配置并保存证书保护密钥，也就是在SINEMA Remote Connect中 InRouter001 的密码：

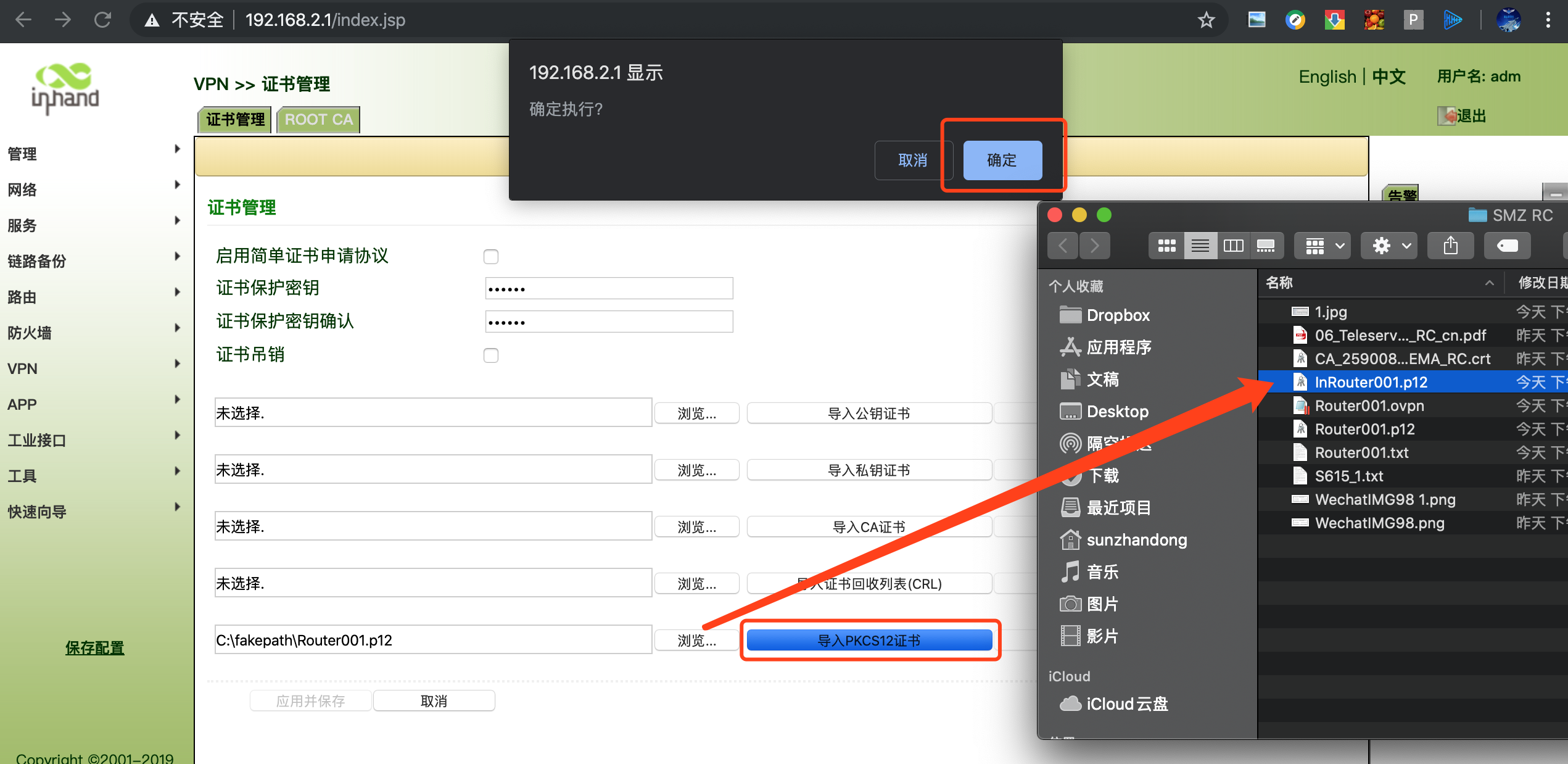

将下载的PKCS#12格式证书文件导入路由器中：
导入成功后，原来 导出共钥证书/私钥证书/CA证书 由灰色字体变为黑色字体
3. 创建并测试OpenVPN客户端

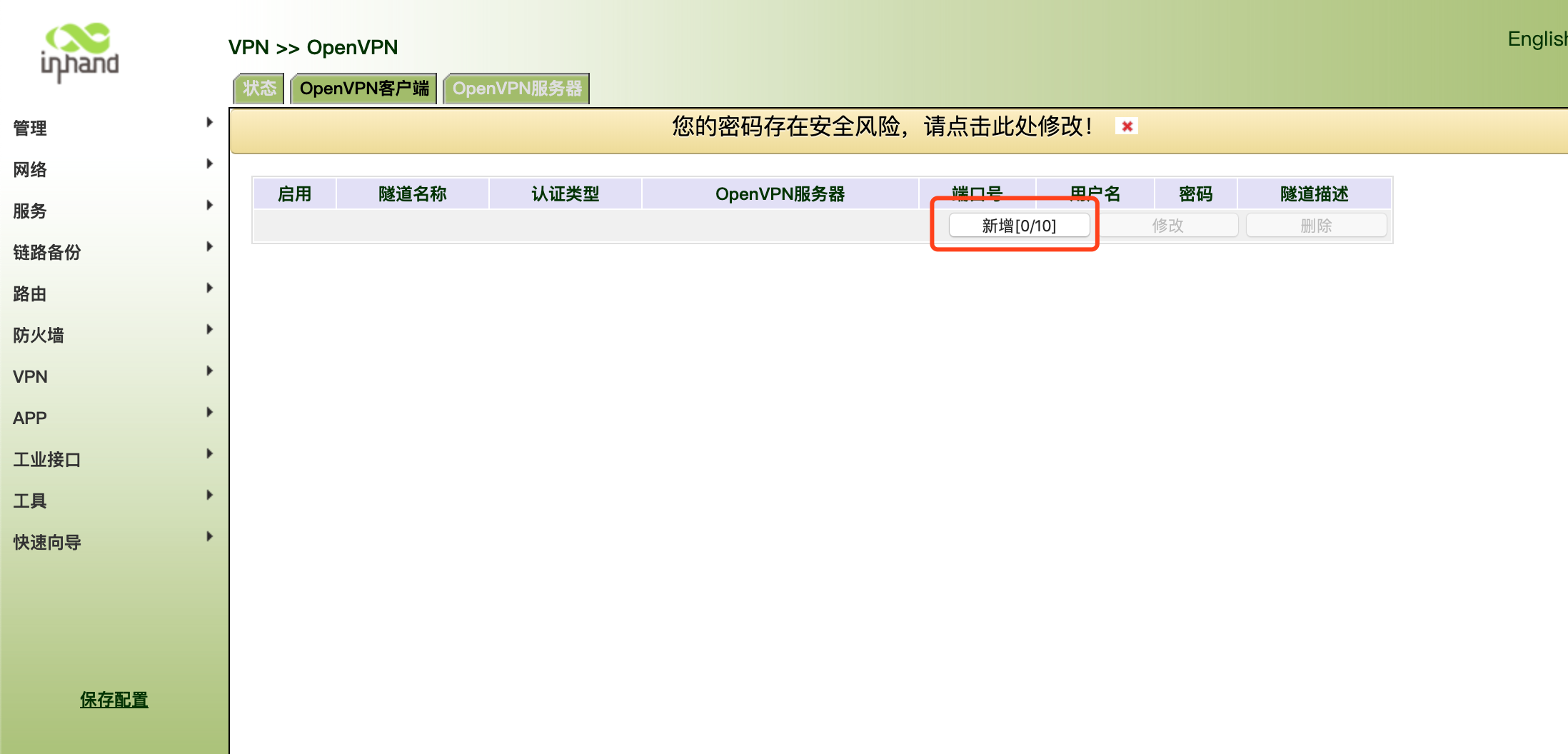

创建OpenVPN客户端：

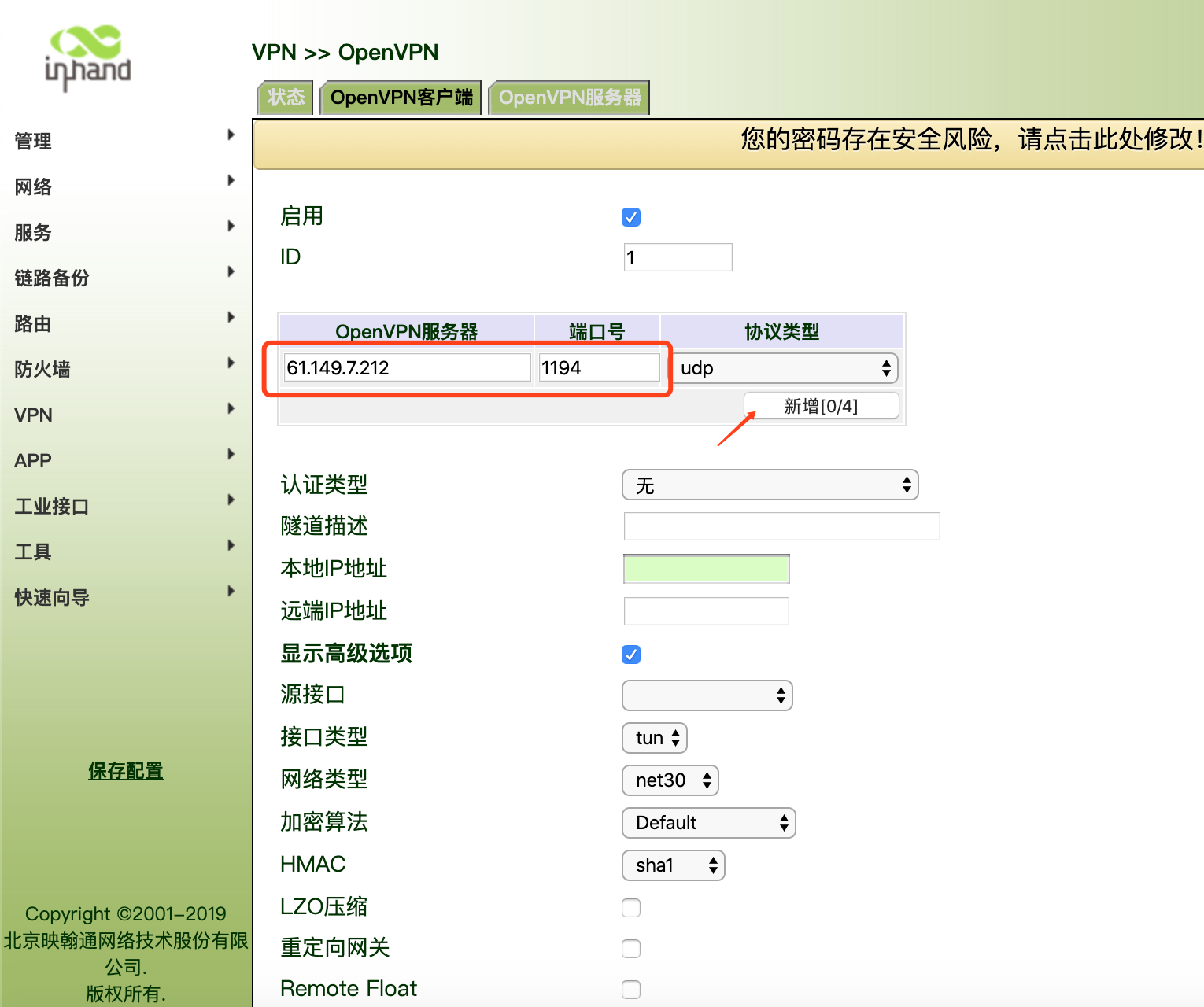

配置服务器IP地址、端口号，点击新增

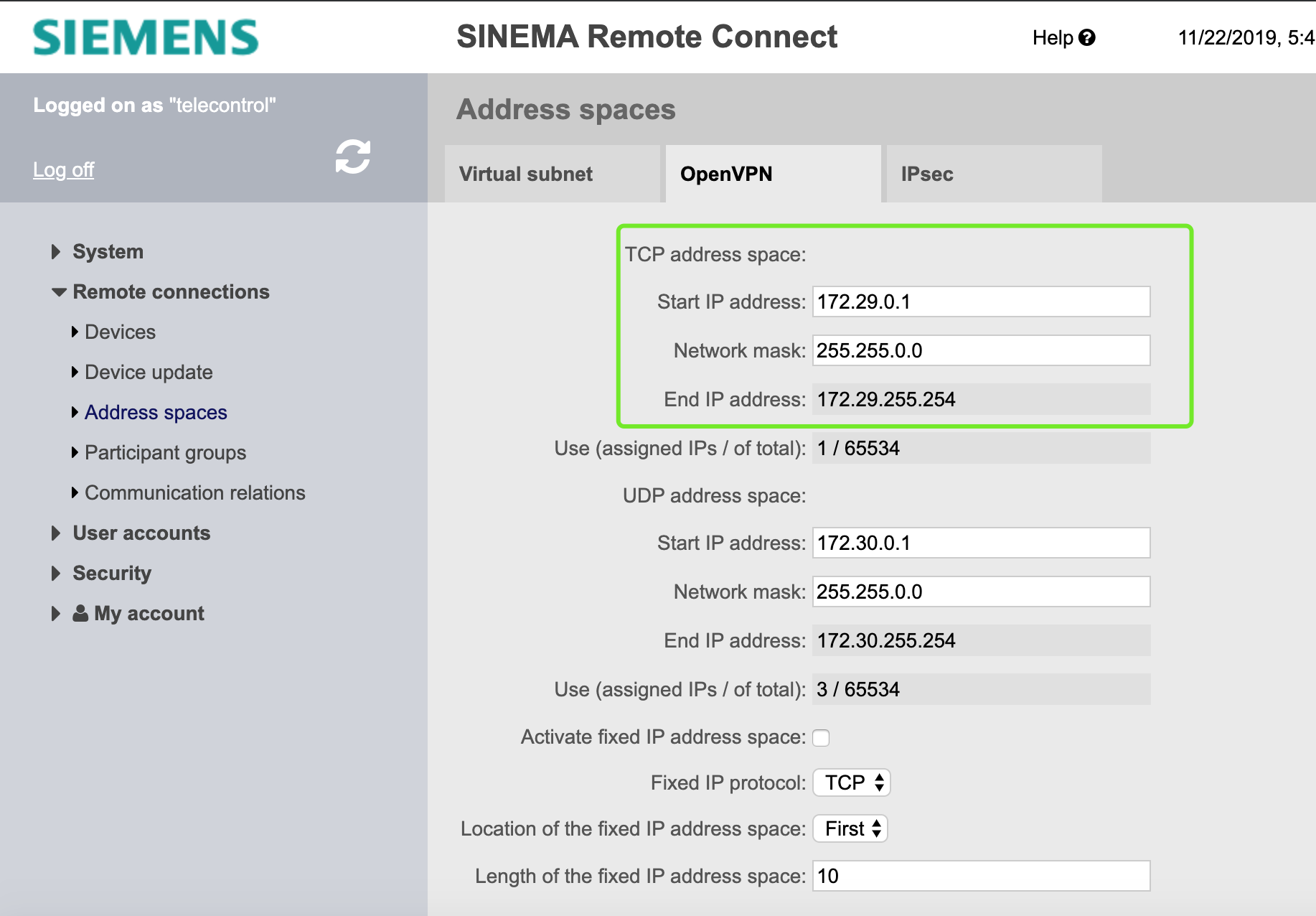

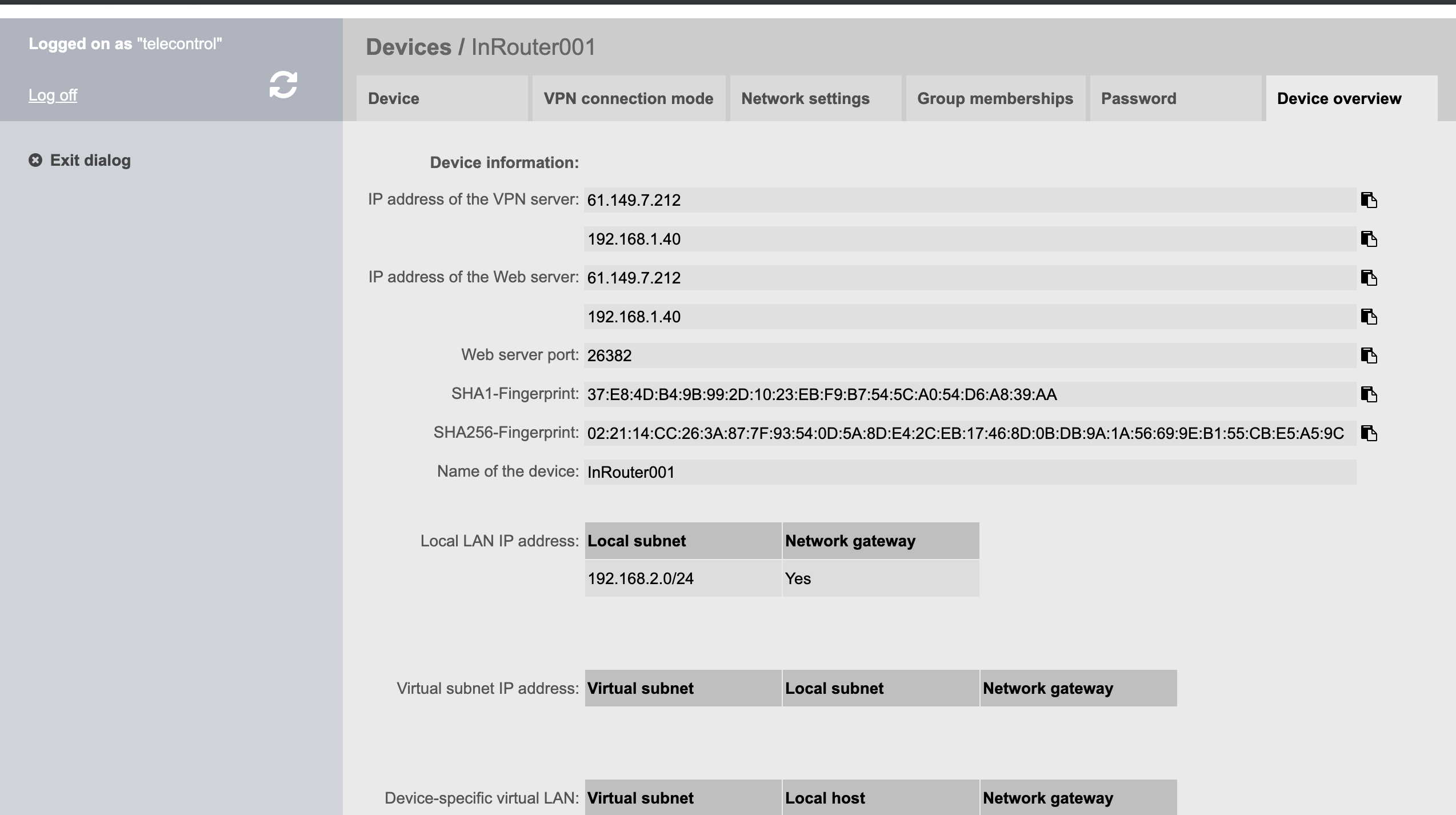

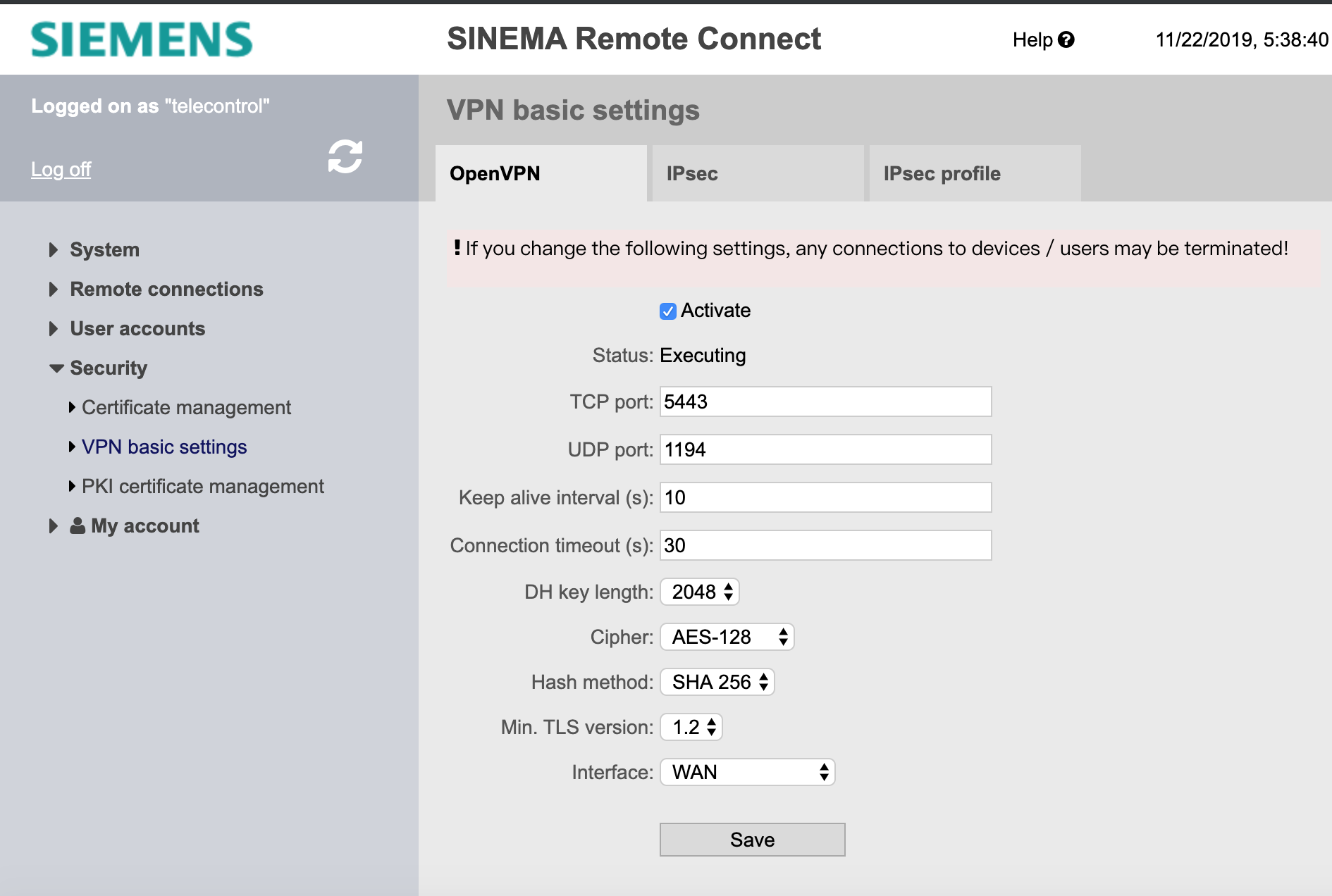

服务器端口号可以在 Security VPN basic settings中查看：

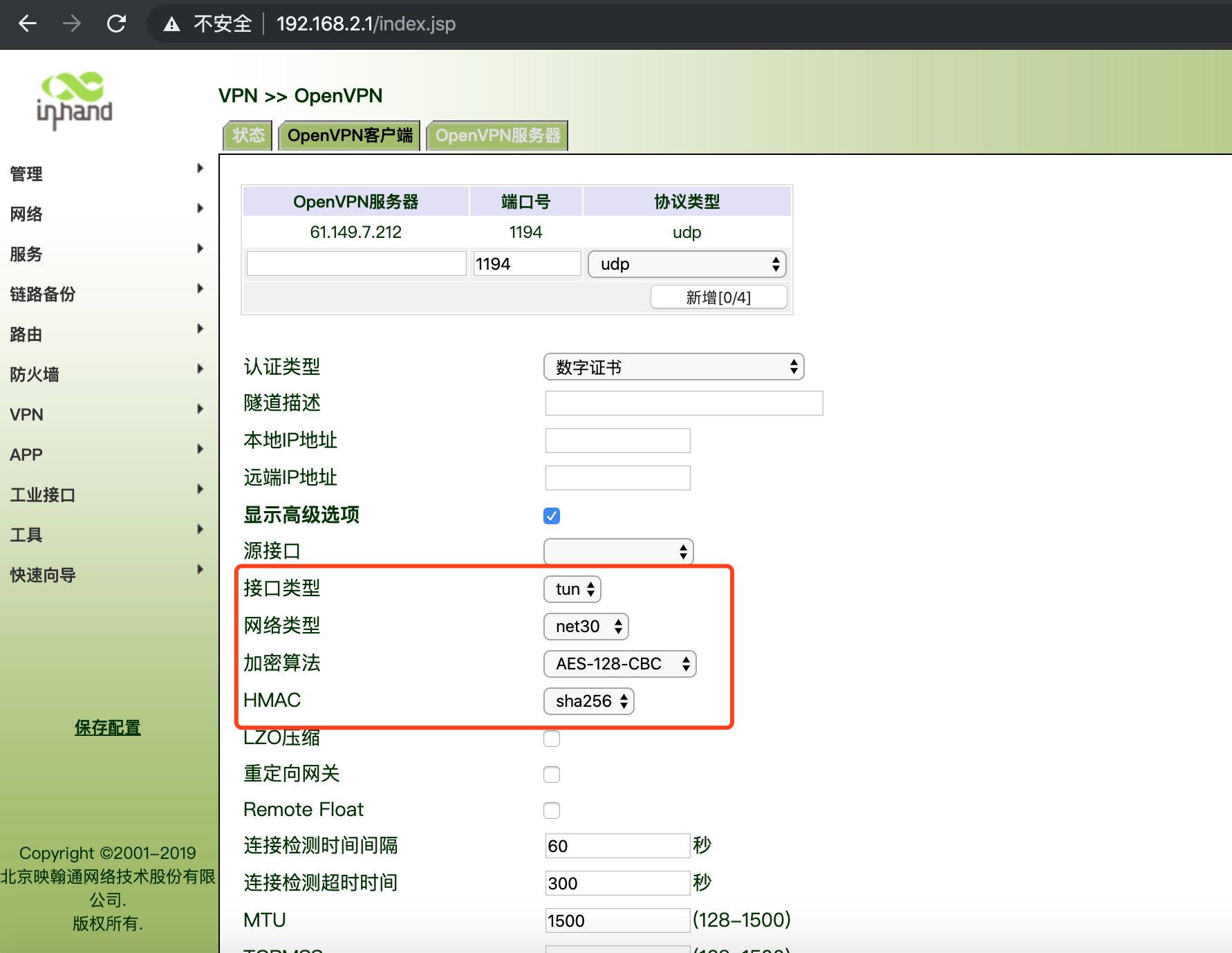

配置OpvnVPN客户端参数，认证类型使用数字证书方式，加密算法、HMAC需要与Server端一致：
配置完毕后点击应用并保存按钮，建议重新打开配置页面，检查加密算法、HMAC等参数。

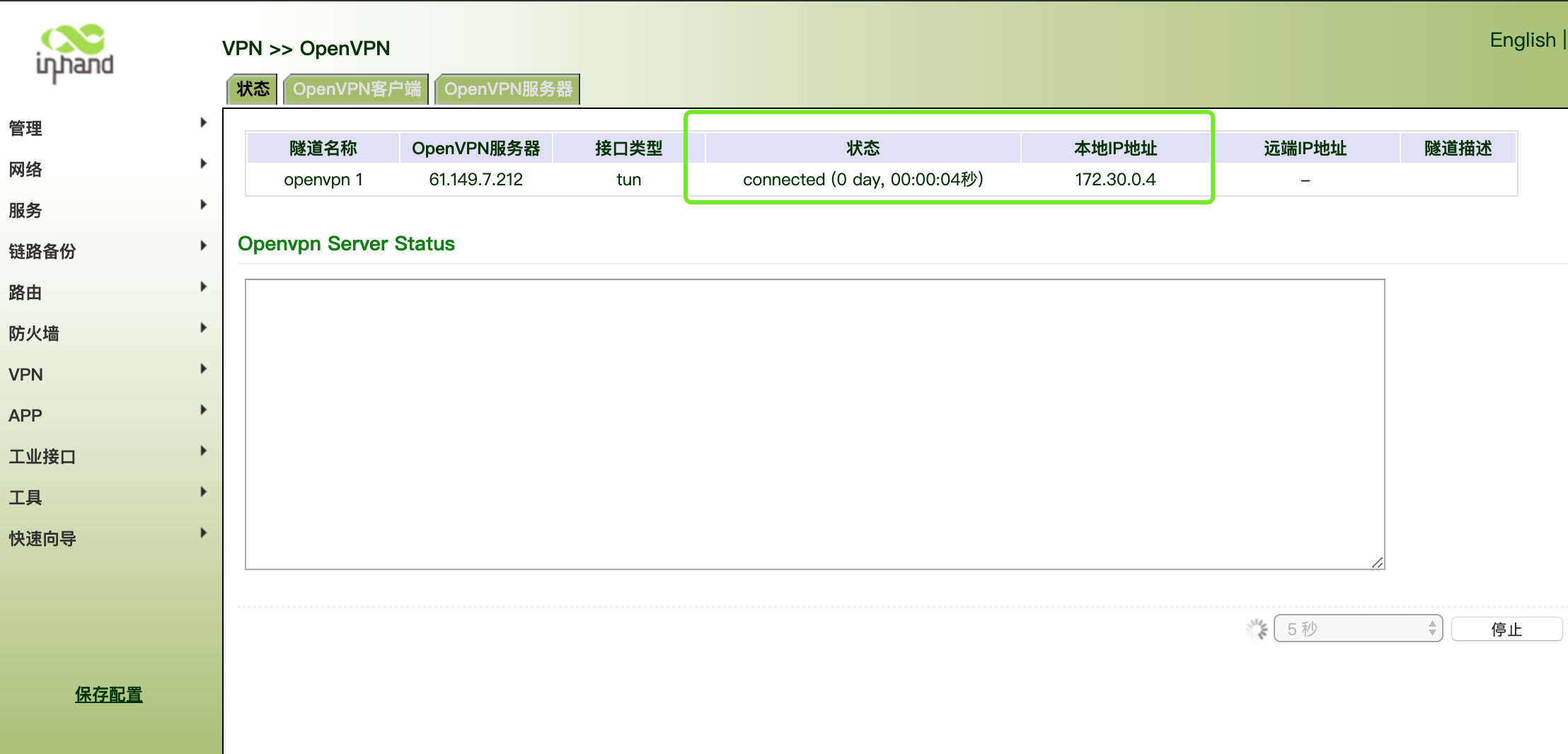

3. 连接正常情况的状态以及测试

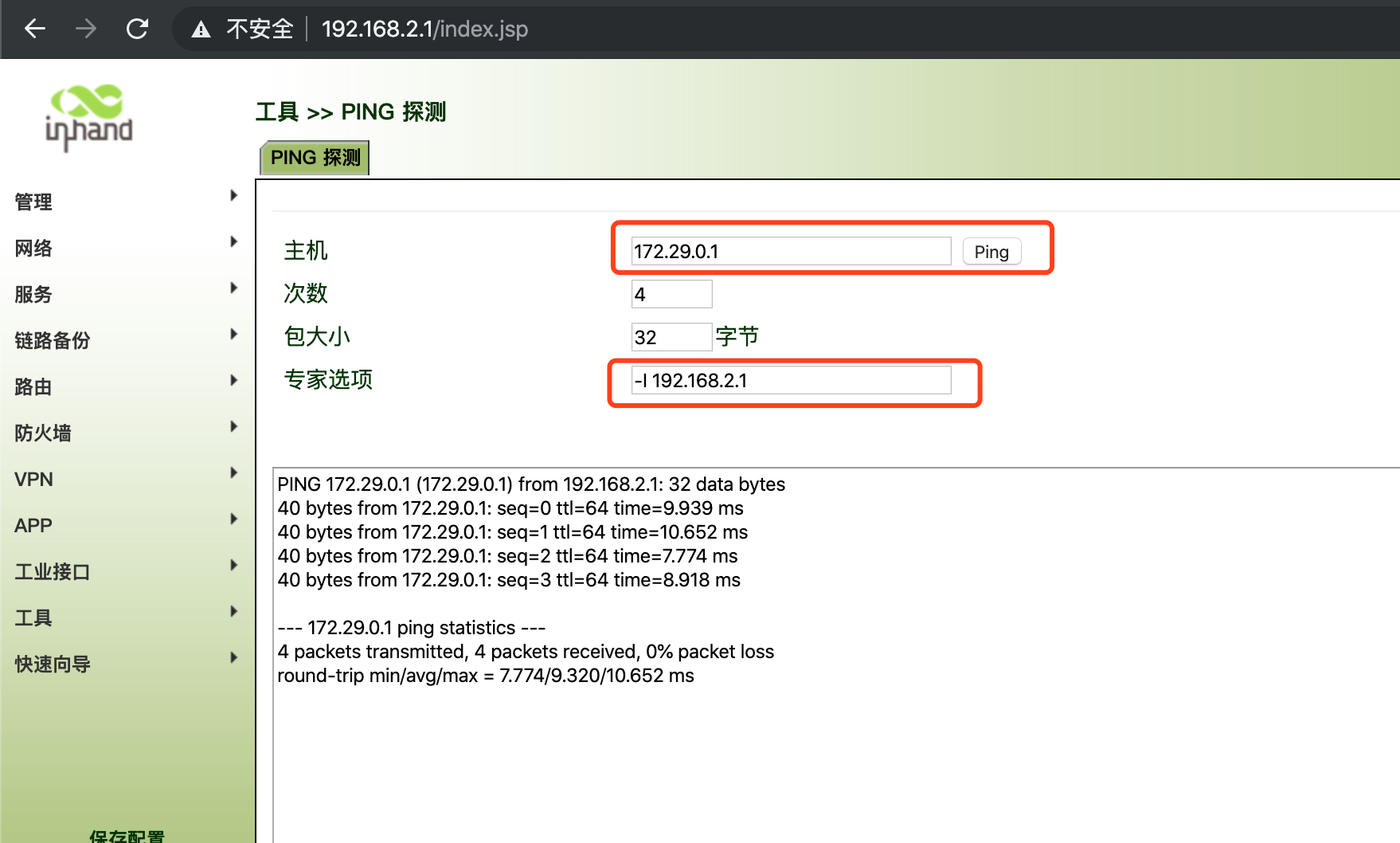

以LAN接口IP 192.1168.2.1 为源地址（-I 192.168.2.1），ping Server LAN地址 172.29.0.1

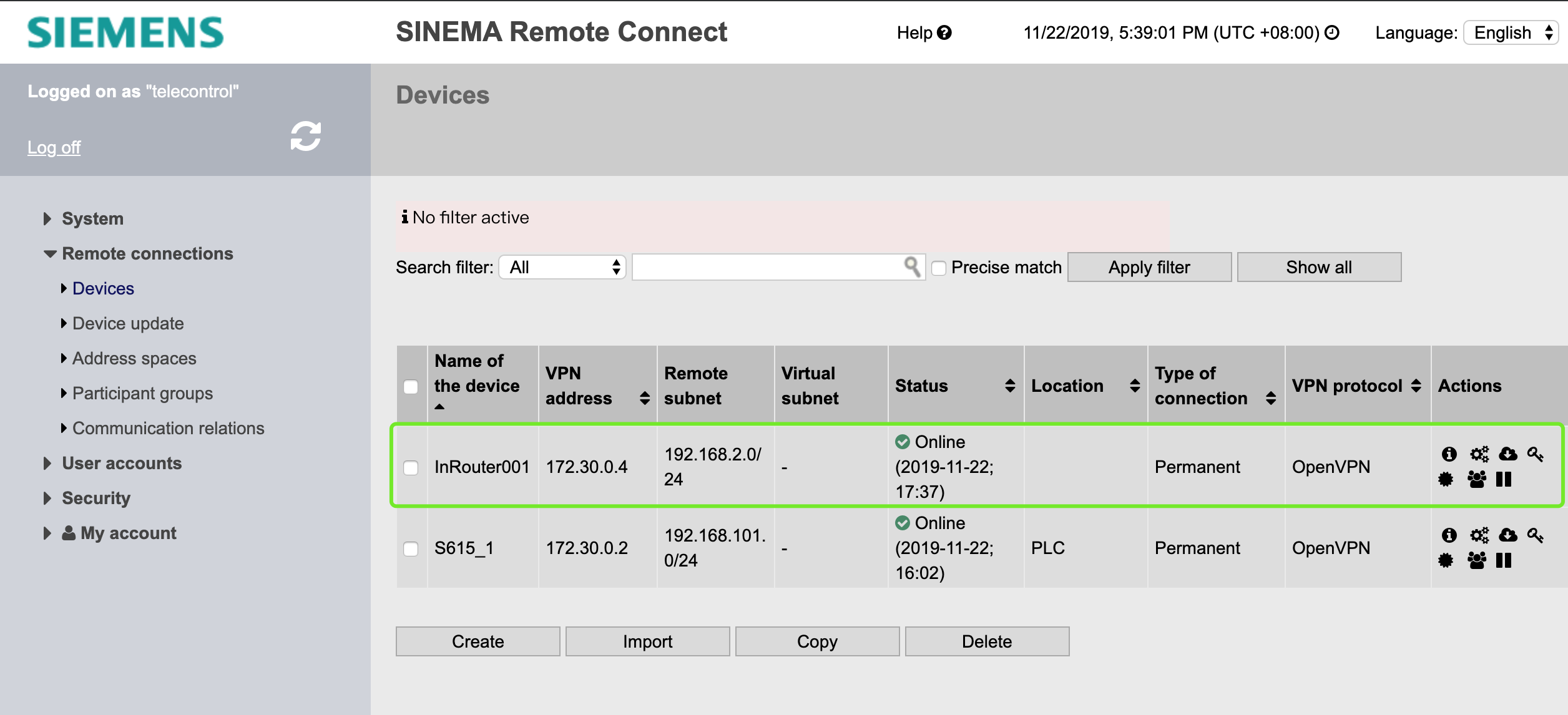

Server 端 Device 列表设备上线状态：

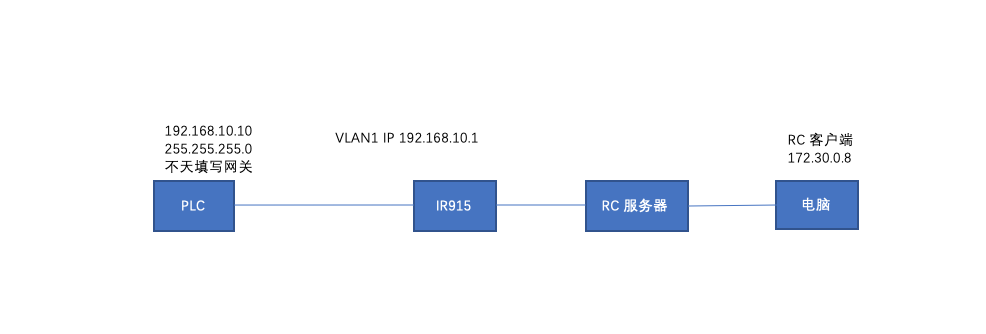

当下端PLC只配置IP，不配置网关的情况下，如果通过SNAT将源地址也就是隧道地址转换为LAN接口地址可以根据以下方式配置：

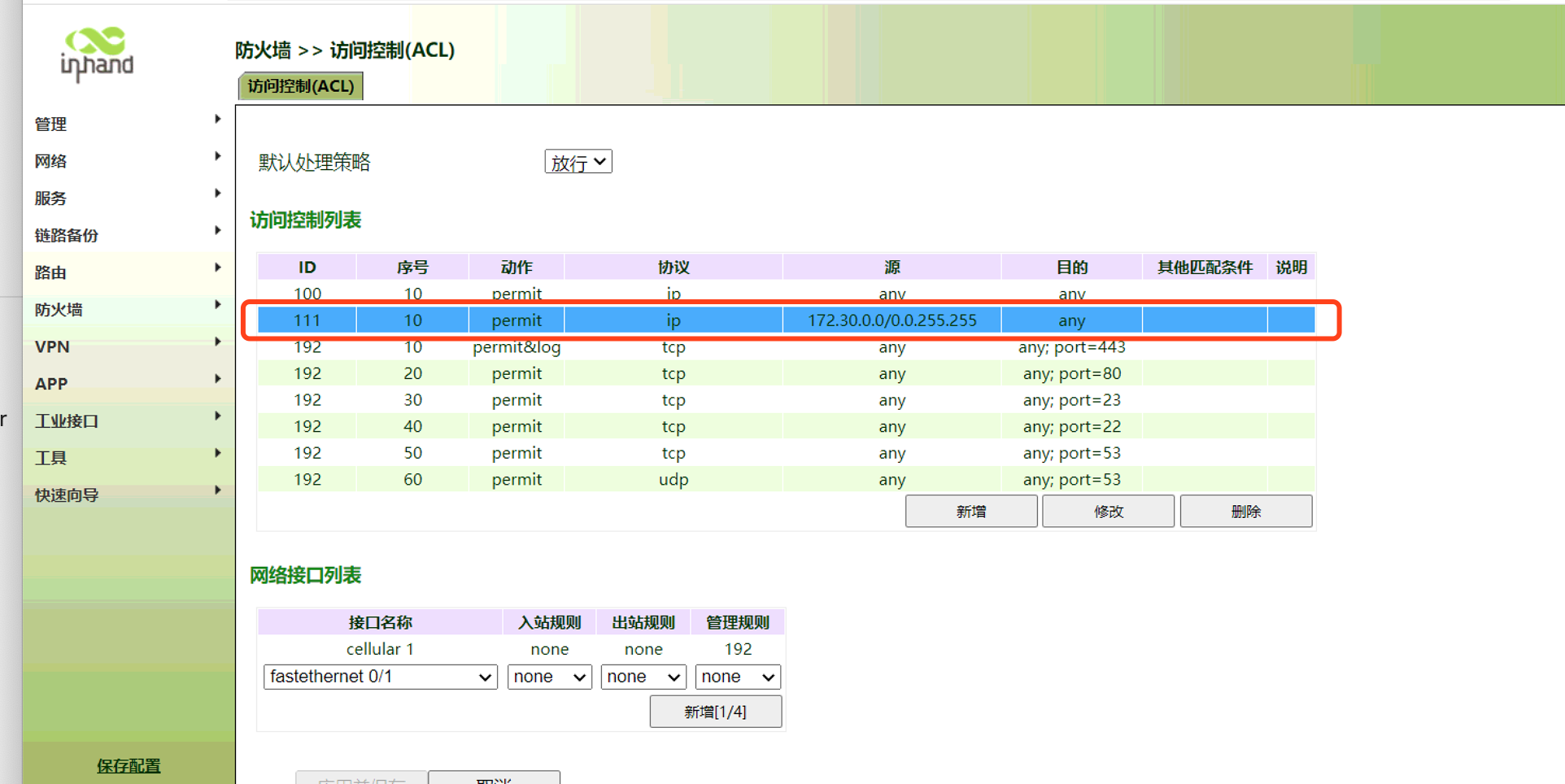

建立一条ACL，将源地址为172.30.0.0/0.0.255.255数据包匹配出来：

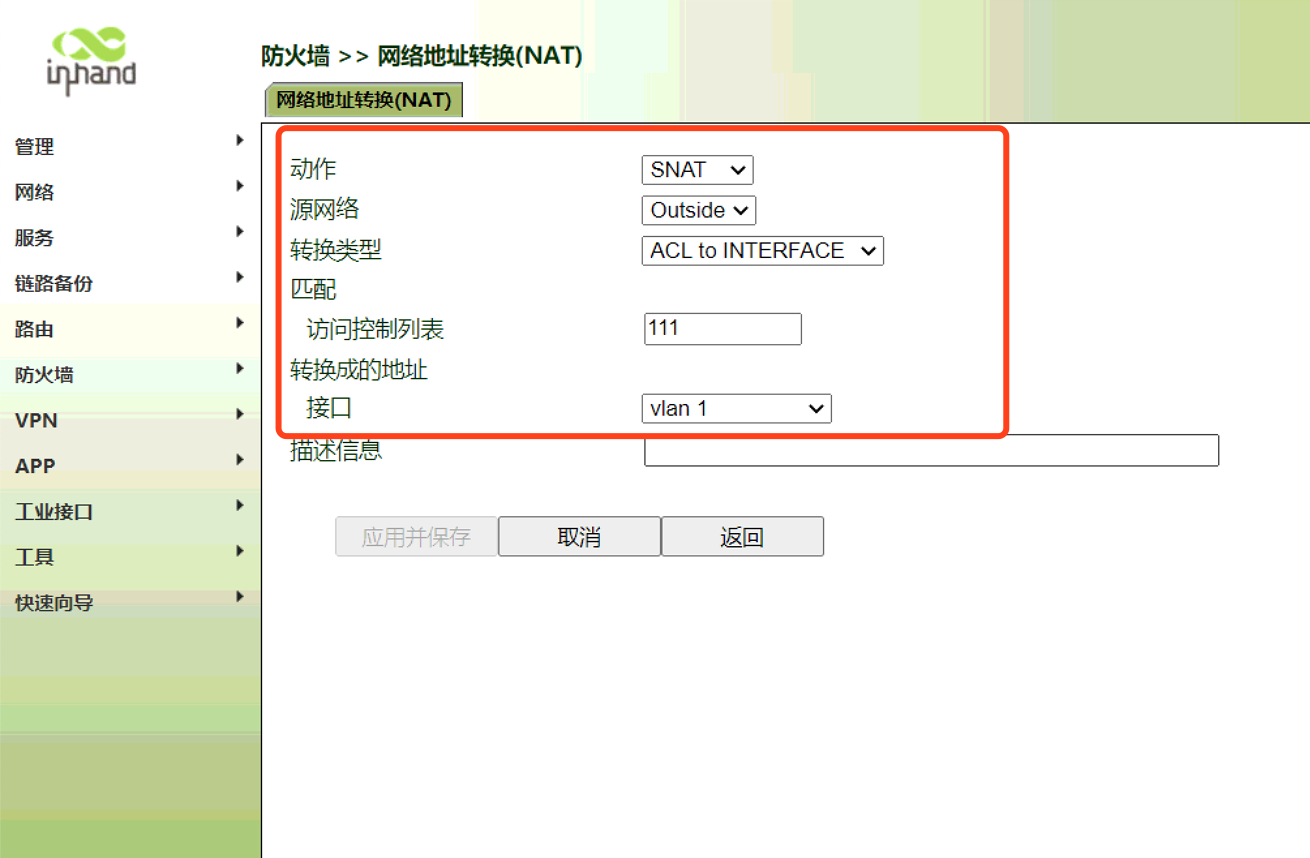

新建一条SNAT，将源地址ALC 111 的地址转换为以LAN端口也就是VLAN1 接口为源地址：

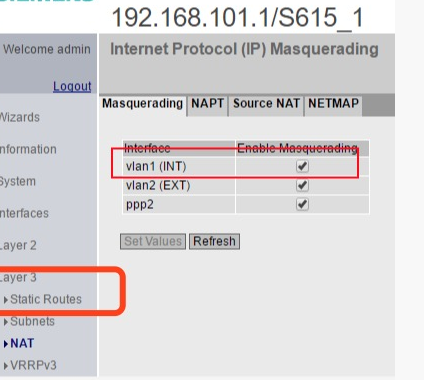

此方式代替西门子路由器中的：IP Masquerading 功能。
