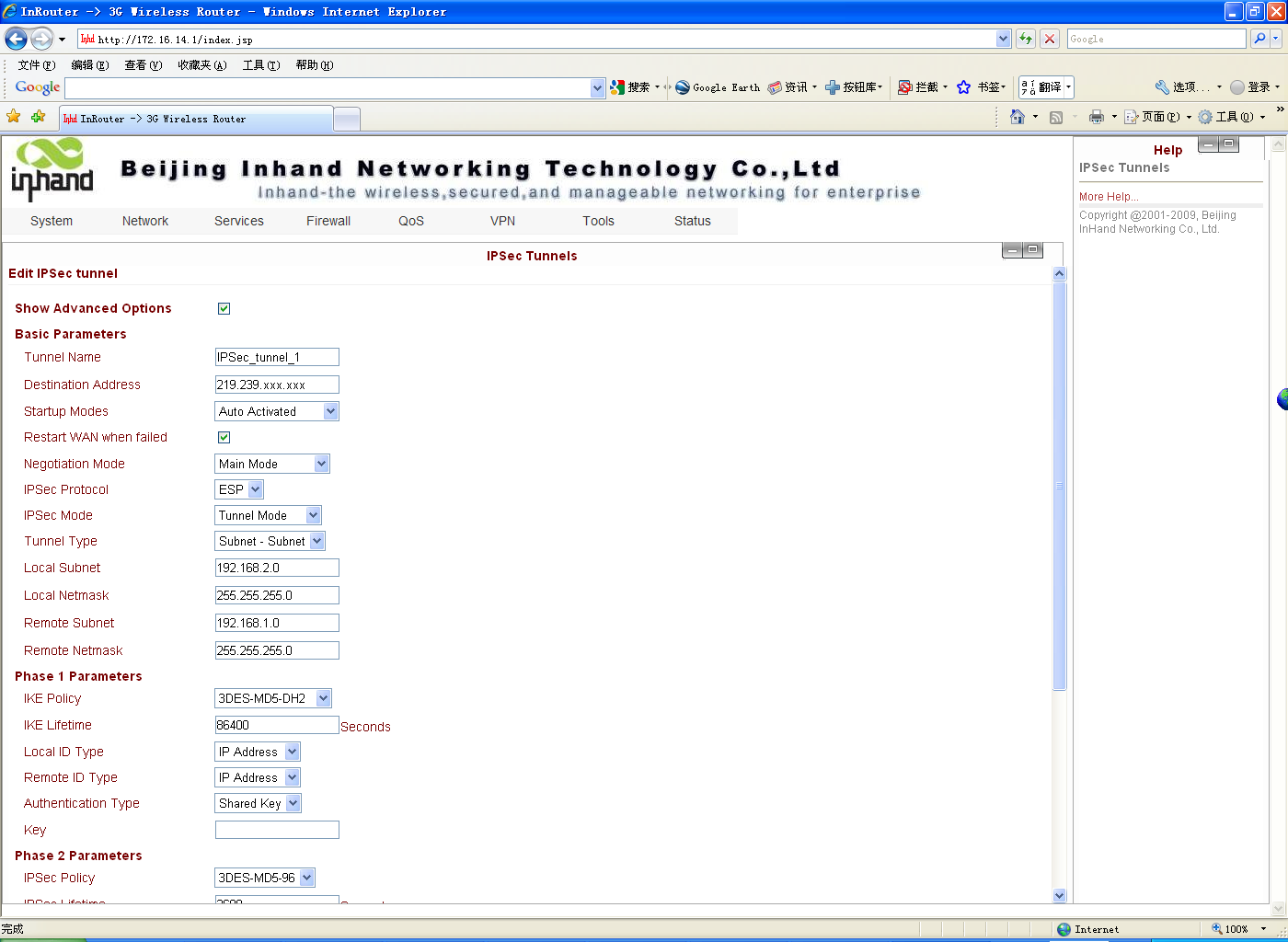

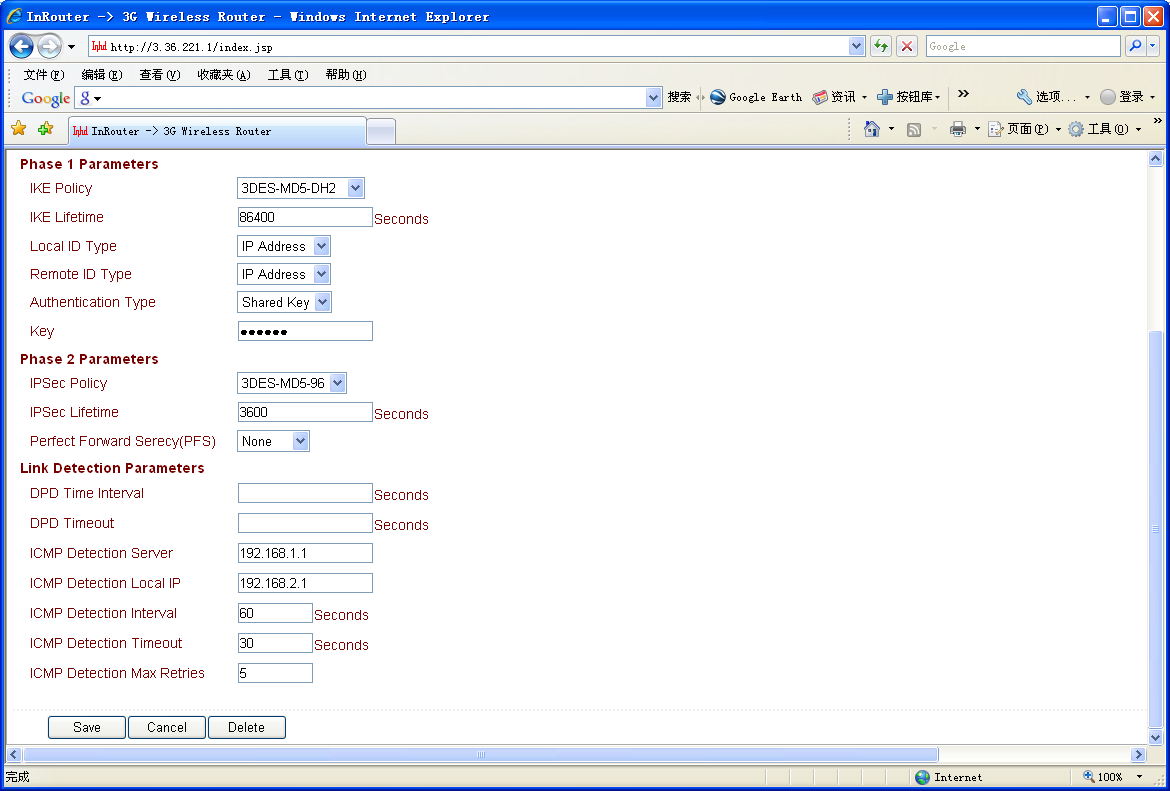

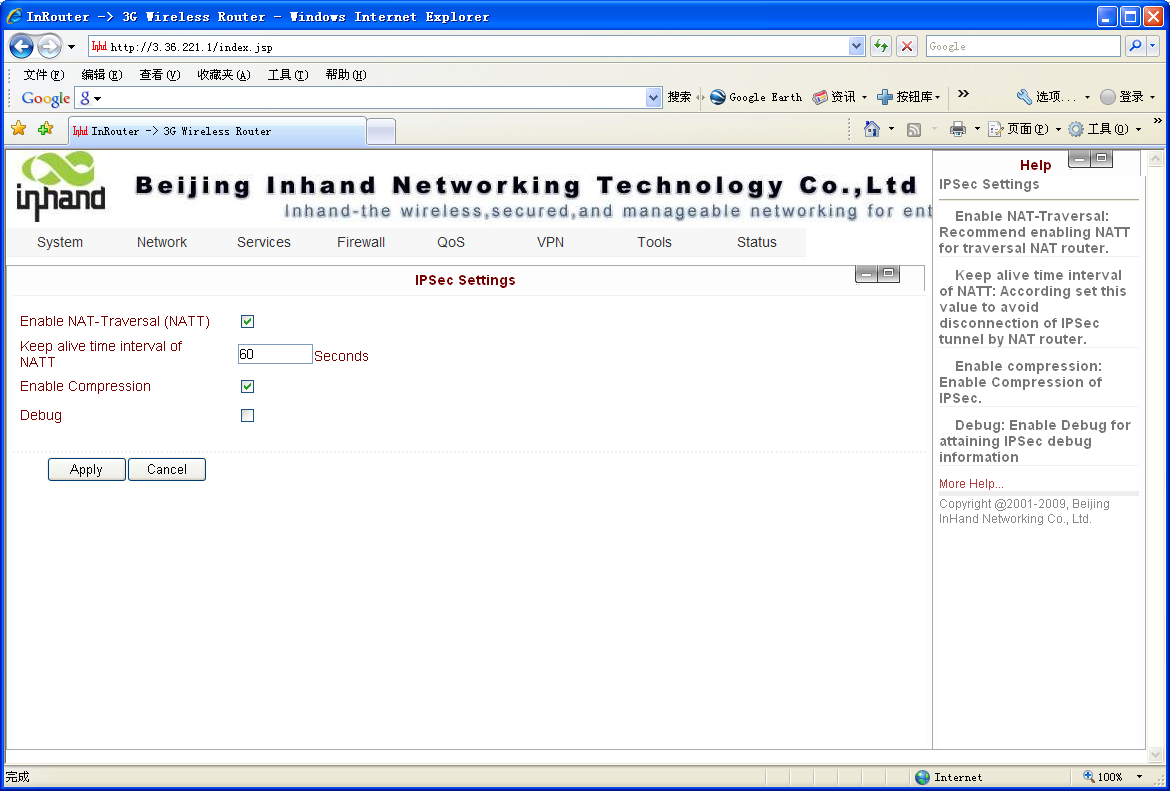

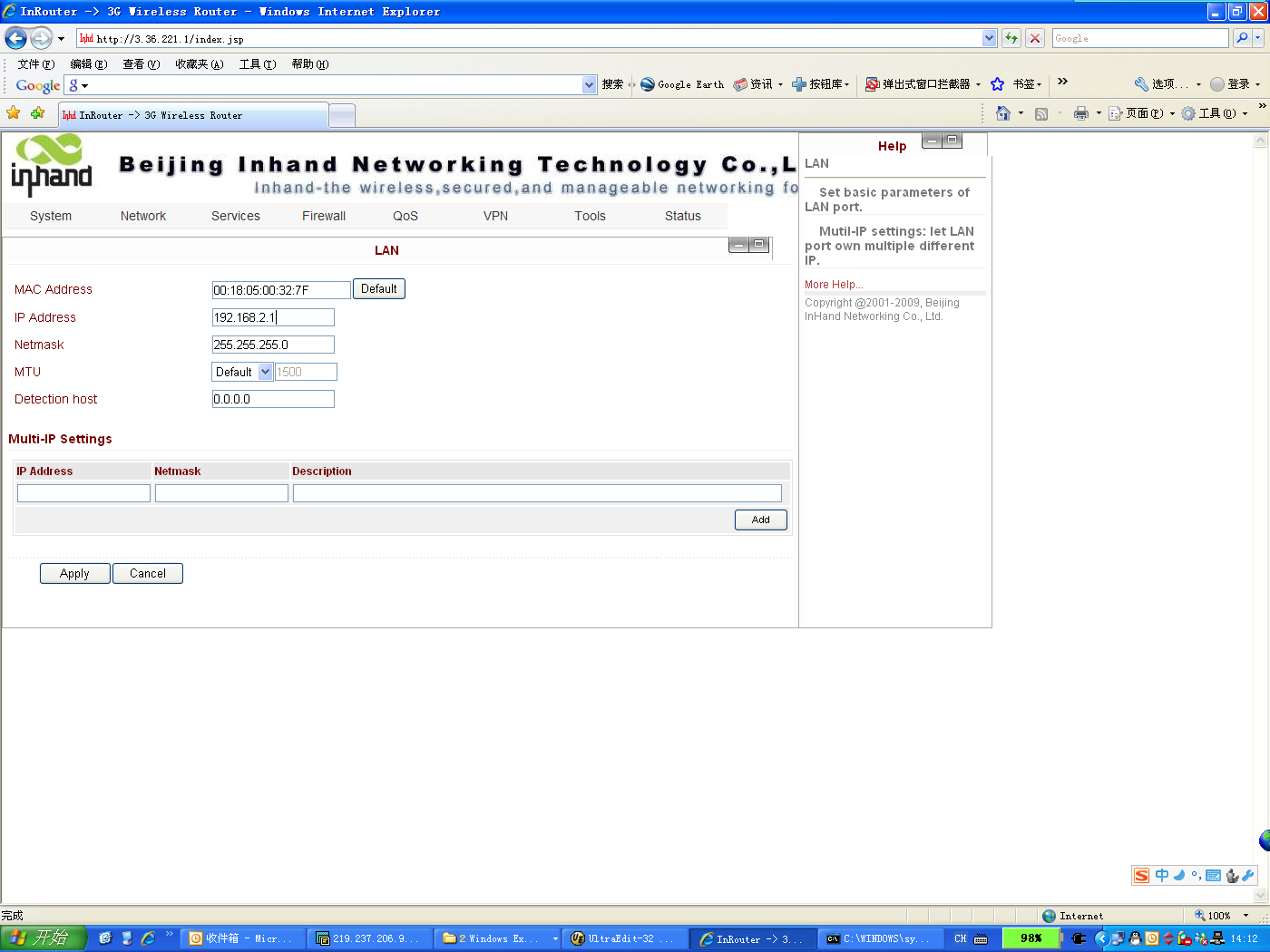

Cisco Router相关配置 ! Username xxx password xxx //console 登陆用户名密码设置 interface FastEthernet0/0                  //WAN接口  ip address 219.239.xxx.xxx 255.255.255.240  ip nat outside ! interface FastEthernet0/1                         //LAN接口  ip address 192.168.1.1 255.255.255.0  ip nat inside ip nat inside source list 101 interface FastEthernet0/0 overload   //配置NAT，内容为192.168.1.0/24到192.168.2.0/24的访问不进行地址翻译,到其他网络的访问都翻译成FastEthernet0/0接口的IP地址 ip route 0.0.0.0 0.0.0.0 219.239.xxx.xxx                           //配置静态路由! ip dhcp exculded-address 192.168.1.1   //LAN接口DHCP ip dhcp pool lan-pool network 192.168.1.0 255.255.255.0 dns-server 202.106.x.x     // DNS default-router 192.168.1.1 ! access-list 100 permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255   //定义从192.168.1.0/24-192.168.2.0/24 VPN感兴趣流 access-list 100 permit ip 192.168.1.0 0.0.0.255 192.168.3.0 0.0.0.255 //定义从192.168.1.0/24-192.168.3.0/24 VPN感兴趣流 access-list 101 deny   ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255   access-list 101 deny   ip 192.168.1.0 0.0.0.255 192.168.3.0 0.0.0.255   access-list 101 permit ip 192.168.1.0 0.0.0.255 any //阻止VPN数据流通过NAT，定义NAT规则访问列表，注意先后顺序 ! crypto isakmp policy 1                                 //定义IKE策略  encr 3des                                           //定义3des加密算法  hash md5                                           //定义md5散列算法  authentication pre-share                                //定义为预共享密钥认证方式  group 2                                             //定义Diffie-Hellman标识符 crypto isakmp key abc123 address 0.0.0.0 0.0.0.0            //配置预共享密钥为abc123（可以为其他），vpn对等端为任意IP（因为InRouer端通常为动态IP） crypto ipsec transform-set ESP-3DES-MD5 esp-3des esp-md5-hmac  //创建变换集 esp-3des esp-md5-hmac，其中“ESP-3DES-MD5”为变换集名称 ! crypto dynamic-map DYNMAP 100                     //创建动态保密图DYNMAP 100  set transform-set ESP-3DES-MD5              //使用上面定义的变换集ESP-3DES-MD5  match address 100                           //援引访问列表确定受保护的流量 ! ! crypto map OUTSIDE_MAP 10000 ipsec-isakmp dynamic DYNMAP   //将动态保密图集加入 到正规的图集中，其中“OUTSIDE_MAP”为正规图集名称 ! !interface FastEthernet0/0                  //WAN接口  crypto map OUTSIDE_MAP  InRouter700相关配置 1. LAN设置 Web方式登录IR700路由器，点击“网络”=>“LAN端口”菜单，如下图： 设置IR700 LAN端口IP地址，出厂默认IP为192.168.2.1，需将其设置为IPSec VPN本地保护子网网段内。 请根据具体情况修改参数，配置完成后点击应用。 2. IPSec VPN基本参数设置 点击“VPN设置” => “IPSec基本参数”菜单，如下图所示： 启用NAT穿越：选择启用。 维持NAT穿越时间间隔：设置NAT维持穿越时间间隔，缺省为60秒。 启用数据压缩：选择启用。 请根据具体情况修改参数，配置完成后点击应用。 3. IPSec VPN隧道参数设置 点击“VPN配置”=> “IPSec隧道配置”菜单，点击“新增”创建一个新的VPN隧道，如下图： 基本参数： 设置IPSec隧道的基本参数 隧道名称：给您建立的ipsec 隧道设立一个名称以方便查看，缺省为IPSec_tunnel_1。 对端地址：设定为VPN服务端IP/域名，例如：219.239.xxx.xxx 启动方法：选择自动启动。 VPN断开后挂断拨号连接：勾选。 协商模式：可选择主模式，野蛮模式，快速模式。与Cisco建VPN时选择主模式。 IPSec协议：可以选择ESP，AH两种协议。 一般选择ESP。 IPSec模式：可以选择隧道模式，传输模式。 一般选择隧道模式。 隧道模式：可以选择为 主机——主机，主机——子网，子网——主机，子网——子网，四种模型。一般选择“子网——子网”模式。   本地子网地址：IPSec本地保护子网。例如：192.168.2.0。 本地子网掩码：IPSec本地保护子网掩码。例如：255.255.255.0。 对端子网地址：IPSec对端保护子网。例如：192.168.1.0。 对端子网掩码：IPSec对端保护子网掩码。例如：255.255.255.0。 第一阶段参数：配置IPSec隧道在第一阶段协商时的参数。 IKE策略：可以选择3DES-MD5-96或AES-MD5-96。建议选择3DES-MD5-96。 IKE生命周期：缺省为86400秒。 本地标识类型：可以选择FQDN，User FQDN，IP地址。与Cisco建VPN时选择IP地址。 本地标识：根据选择的标识类型填入相应标识。建议选择为空。 对端标识类型：可以选择FQDN，User FQDN，IP地址。建议选择IP地址。 对端标识：根据选择的标识类型填入相应标识。建议选择为空。 认证方式： 可以选择共享密钥和数字证书。一般选择为共享密钥。 密钥：设置IPSec VPN协商密钥。与Cisco配置相对应填入abc123。 第二阶段参数：配置IPSec隧道在第一阶段协商时的参数。 IPSec策略：可以选择3DES-MD5-96或AES-MD5-96。建议选择3DES-MD5-96。 IPSec生命周期：缺省为3600秒。 完美前向加密：可以选择为禁用、GROUP1、GROUP2、GROUP5。此参数需要跟服务端匹配，一般选择禁用。 连接检测参数： 设置IPSec隧道的连接检测参数   DPD时间间隔：DPD检测时间间隔。建议不填。   DPD超时时间：DPD检测超时时间。建议不填。   ICMP检测服务器：填入IPSec VPN对等端（服务器端）私网IP地址，须保证能被ping通。例如Cisco LAN口IP地址。   ICMP检测本地IP地址：填入IR700 LAN口IP地址，如192.168.2.1。   ICMP检测时间间隔：建议60s。   ICMP检测超时时间：建议30s。   ICMP检测最大重试次数：建议5次。 配置完成后点击“保存”选项。
