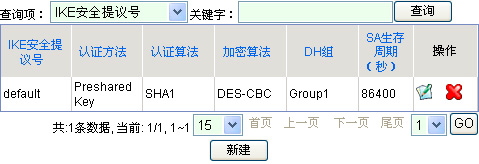

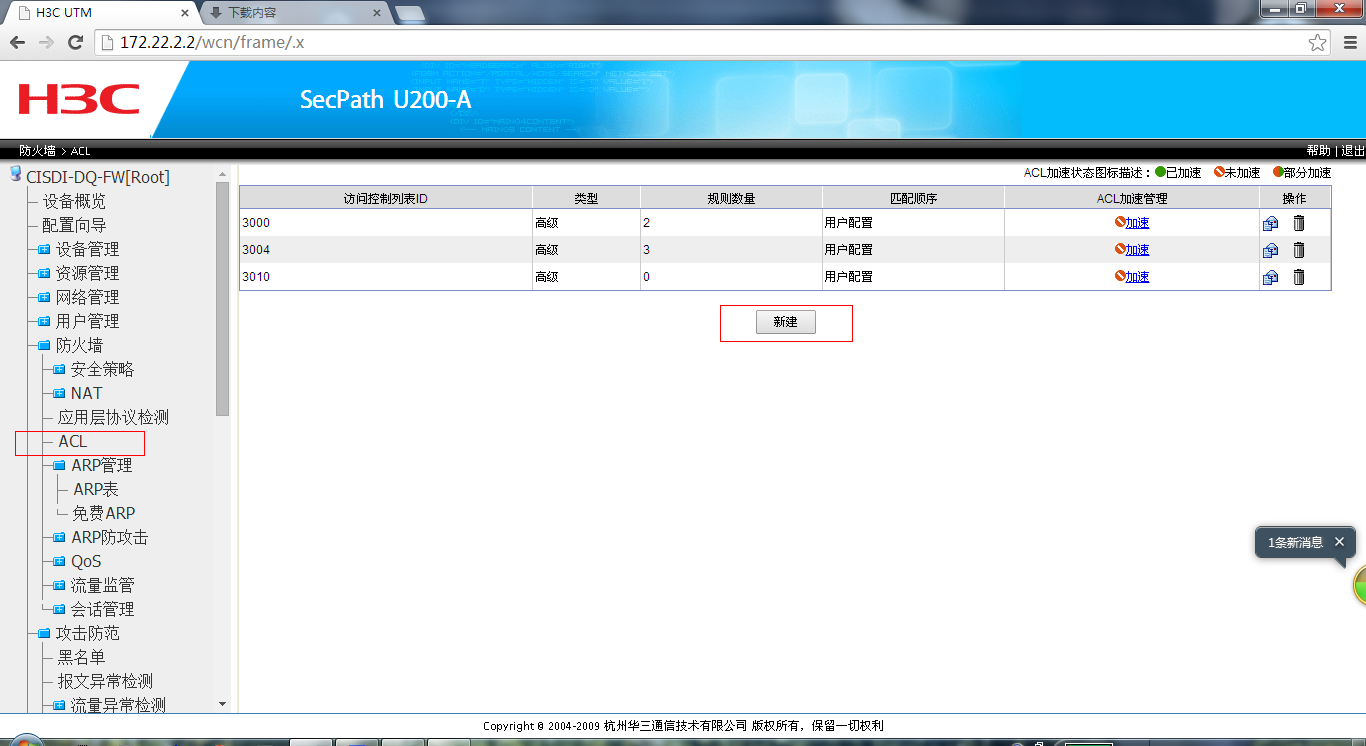

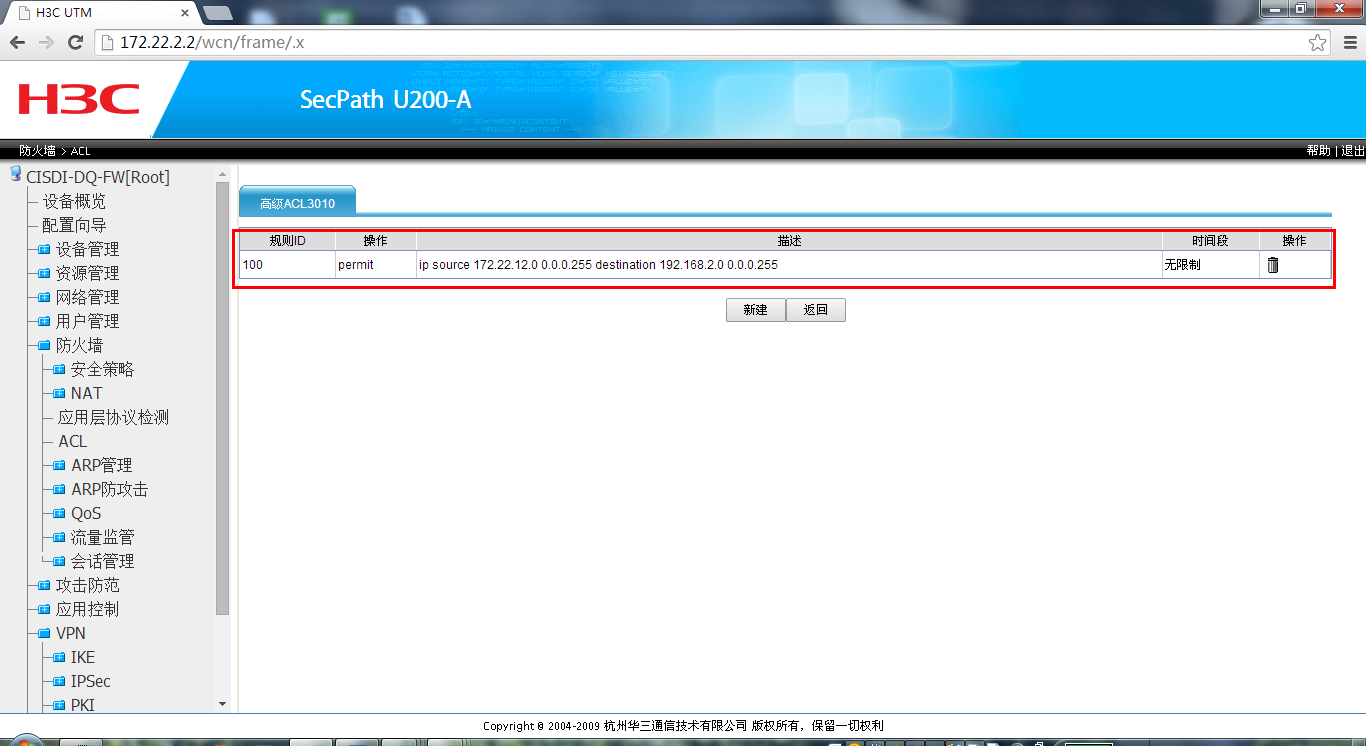

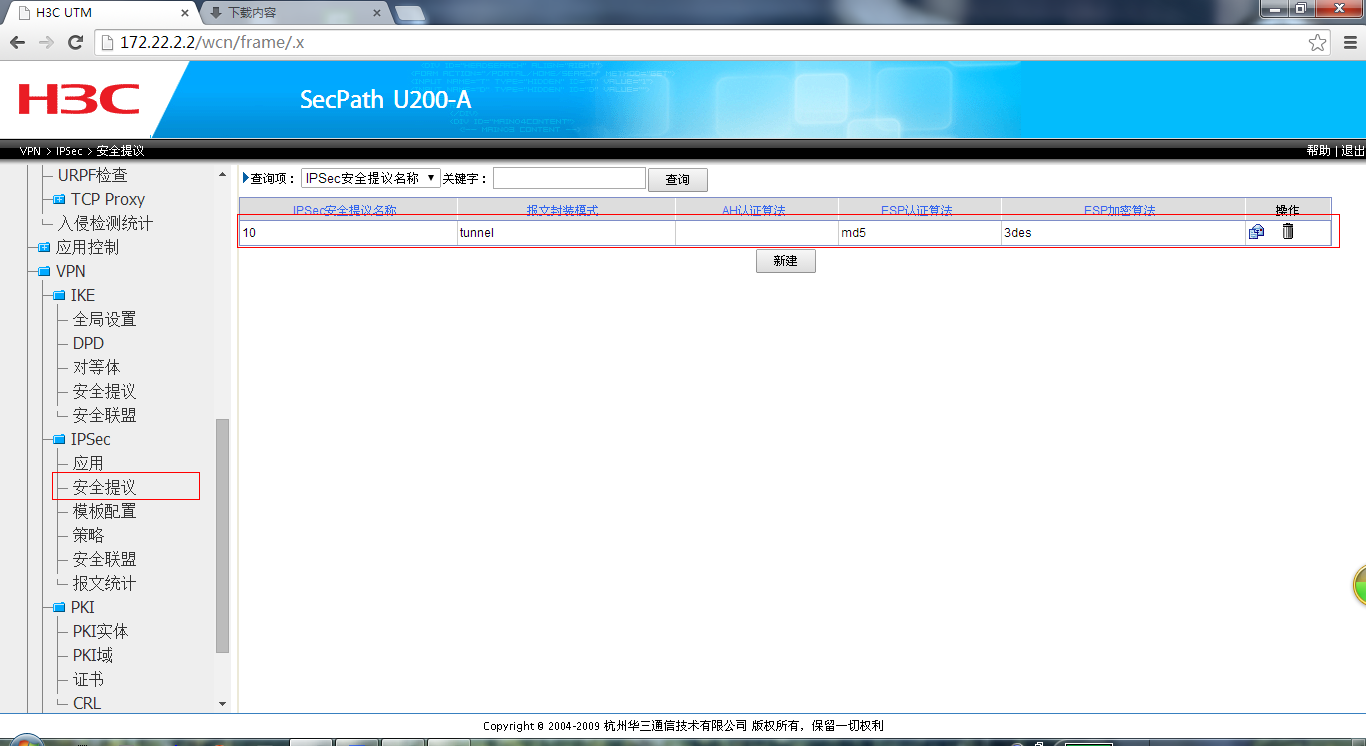

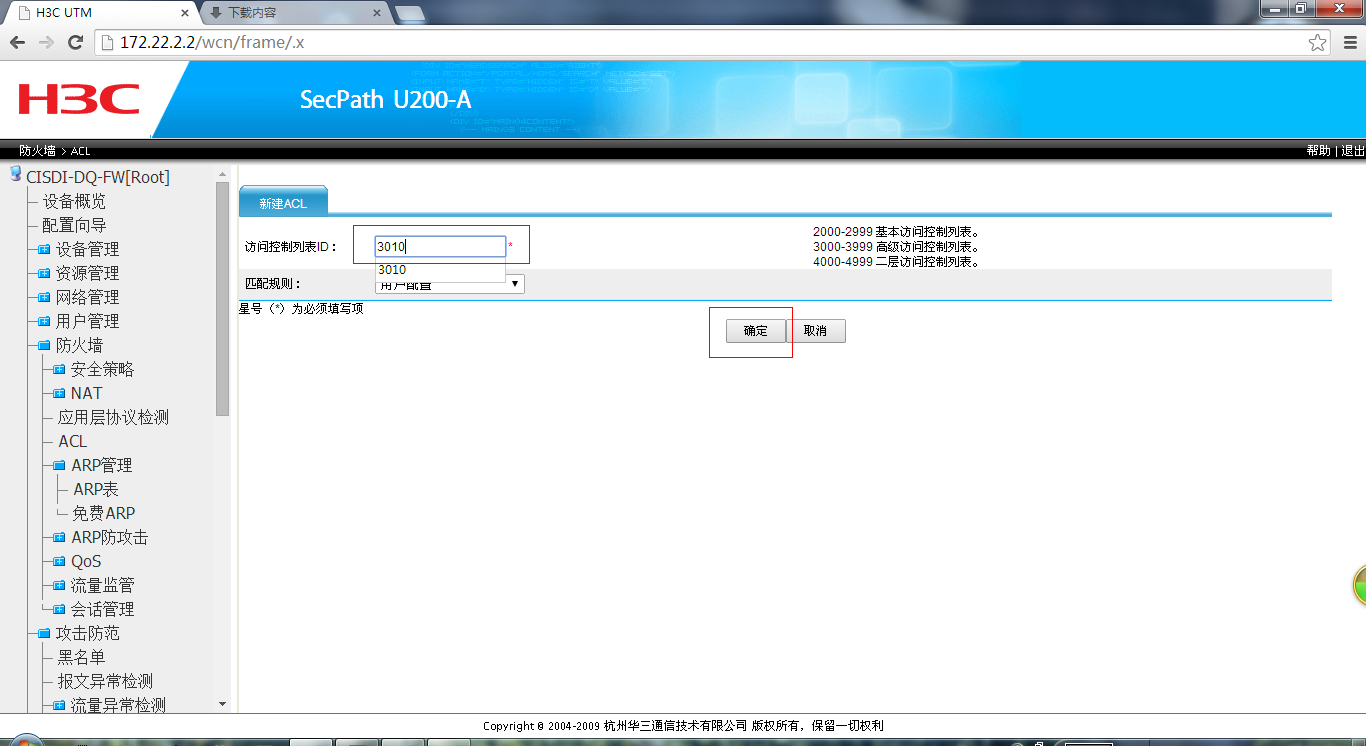

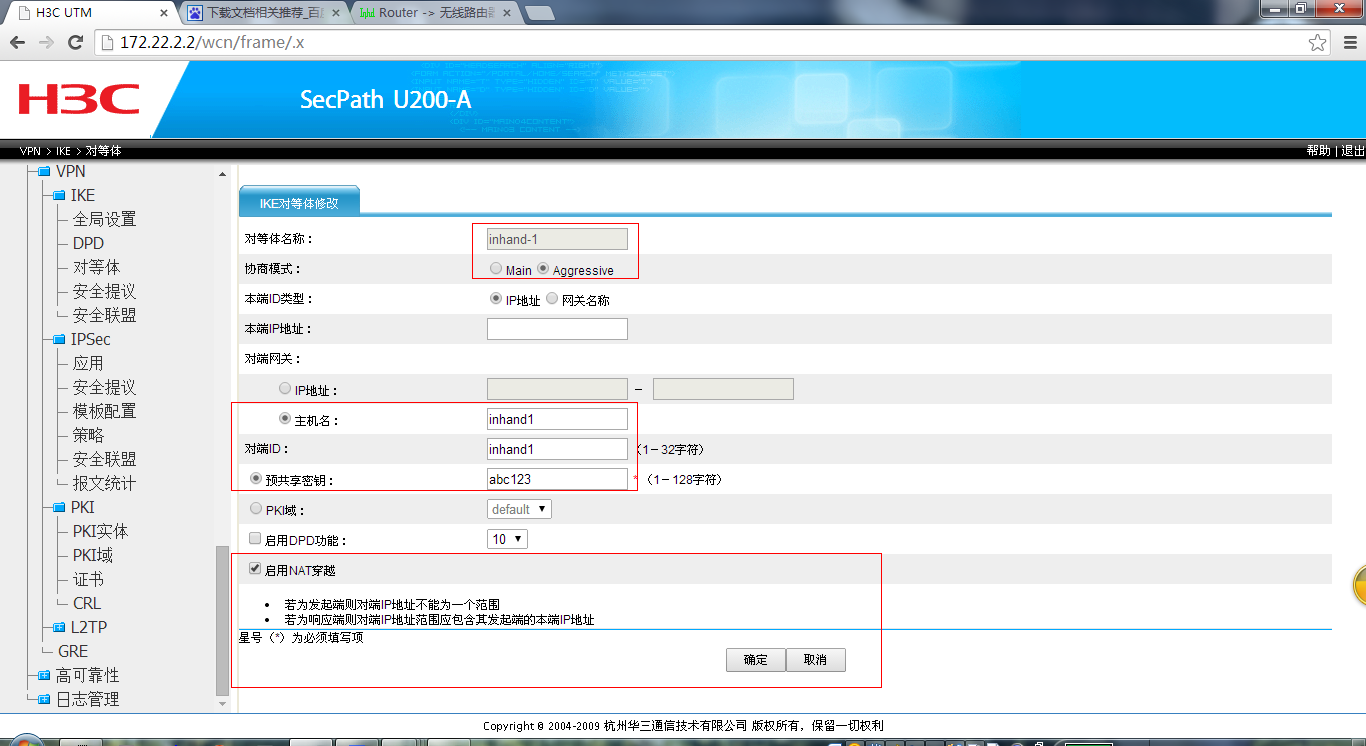

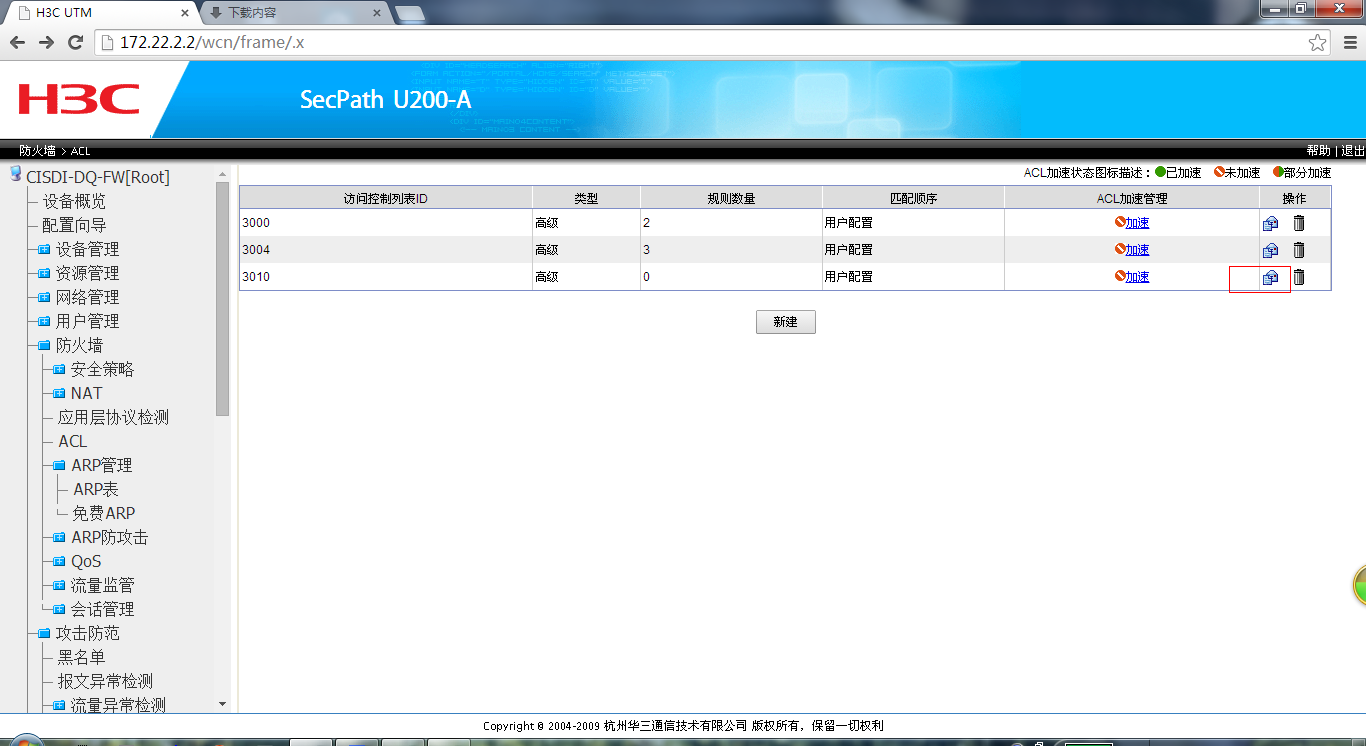

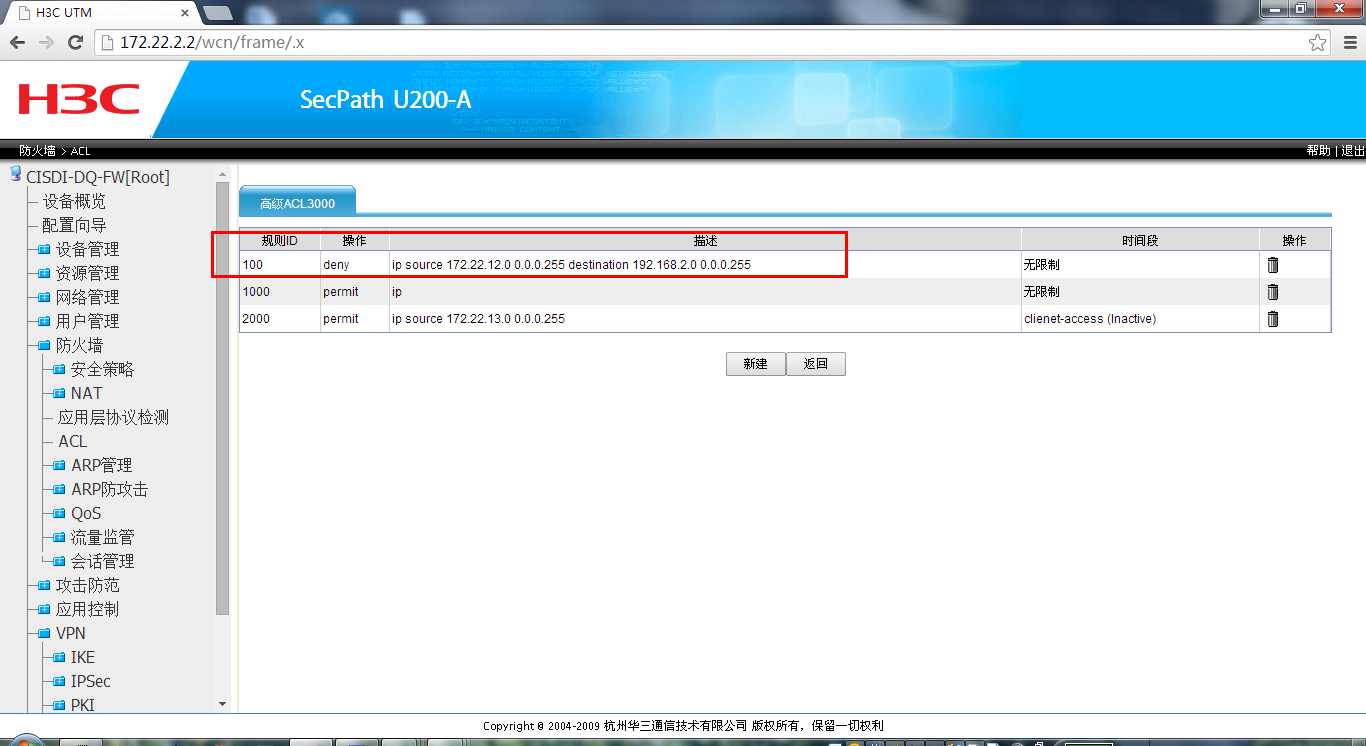

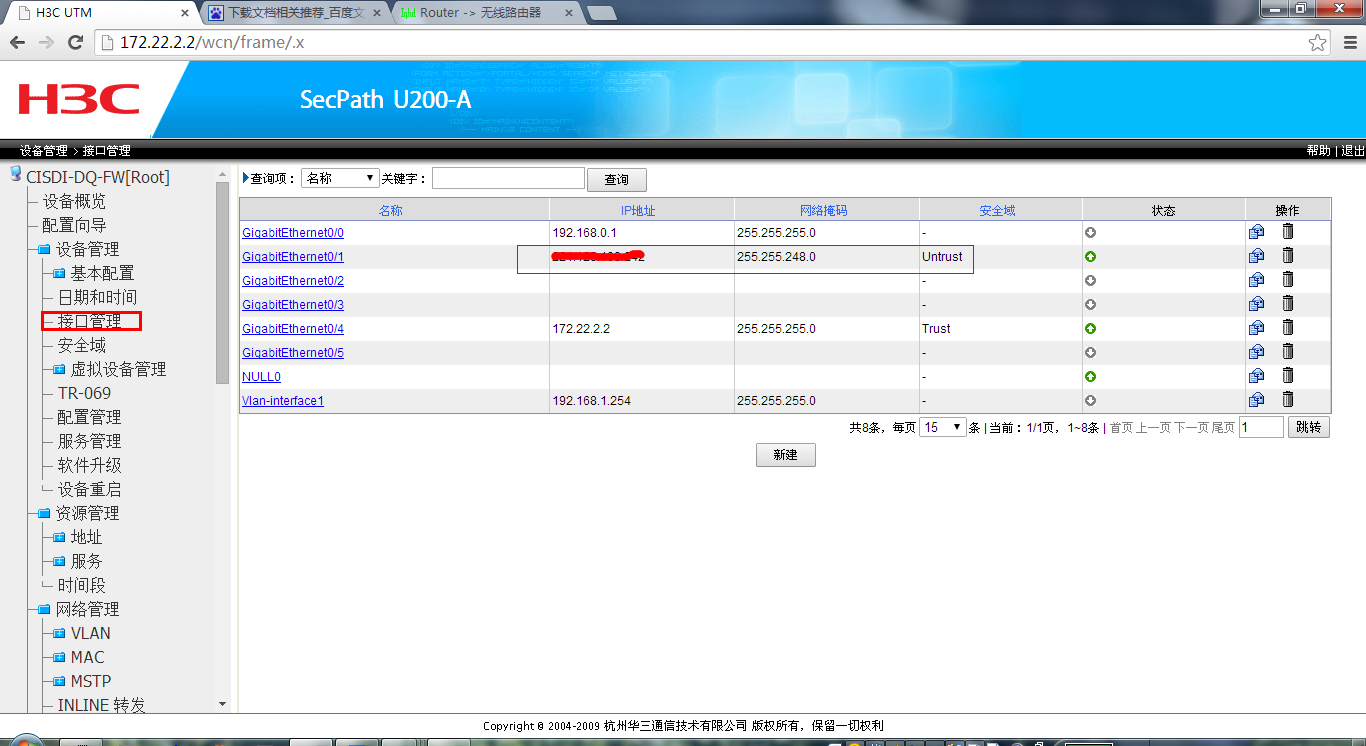

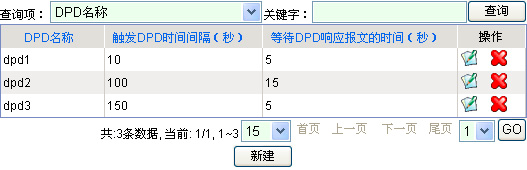

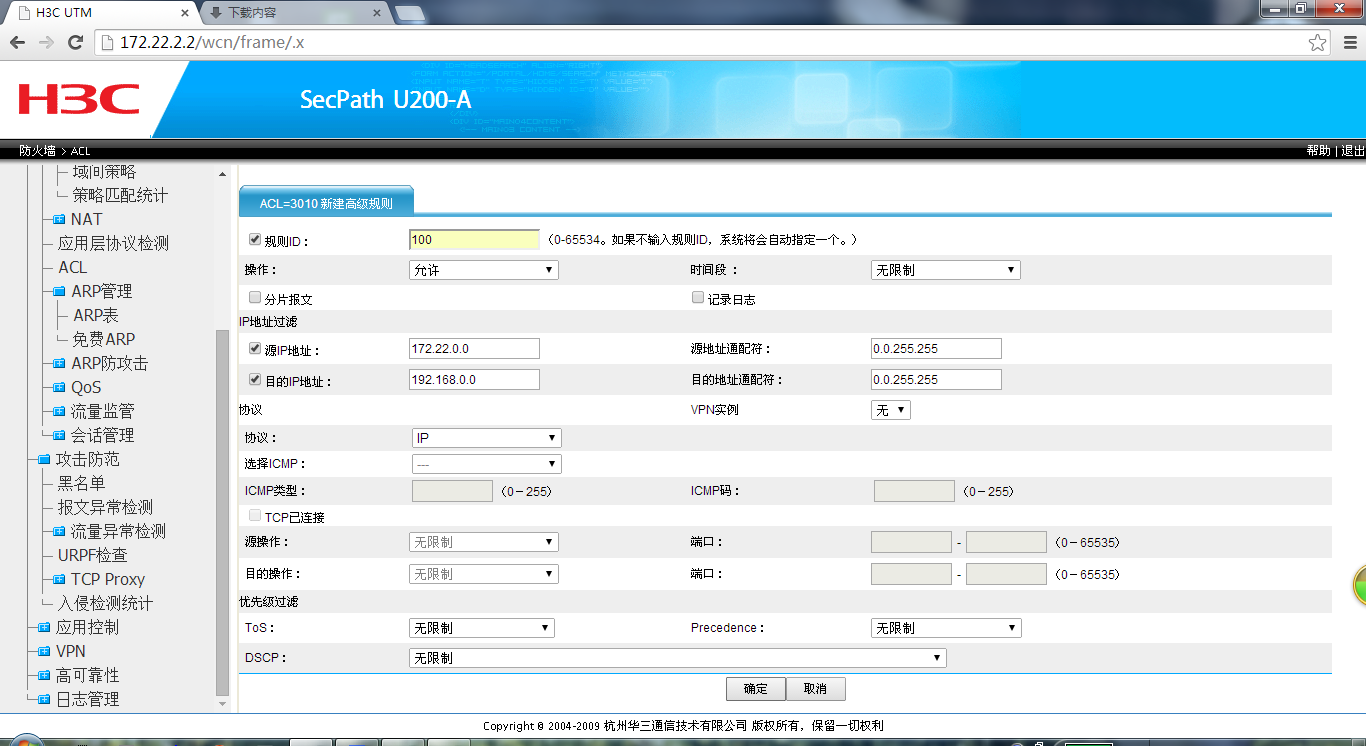

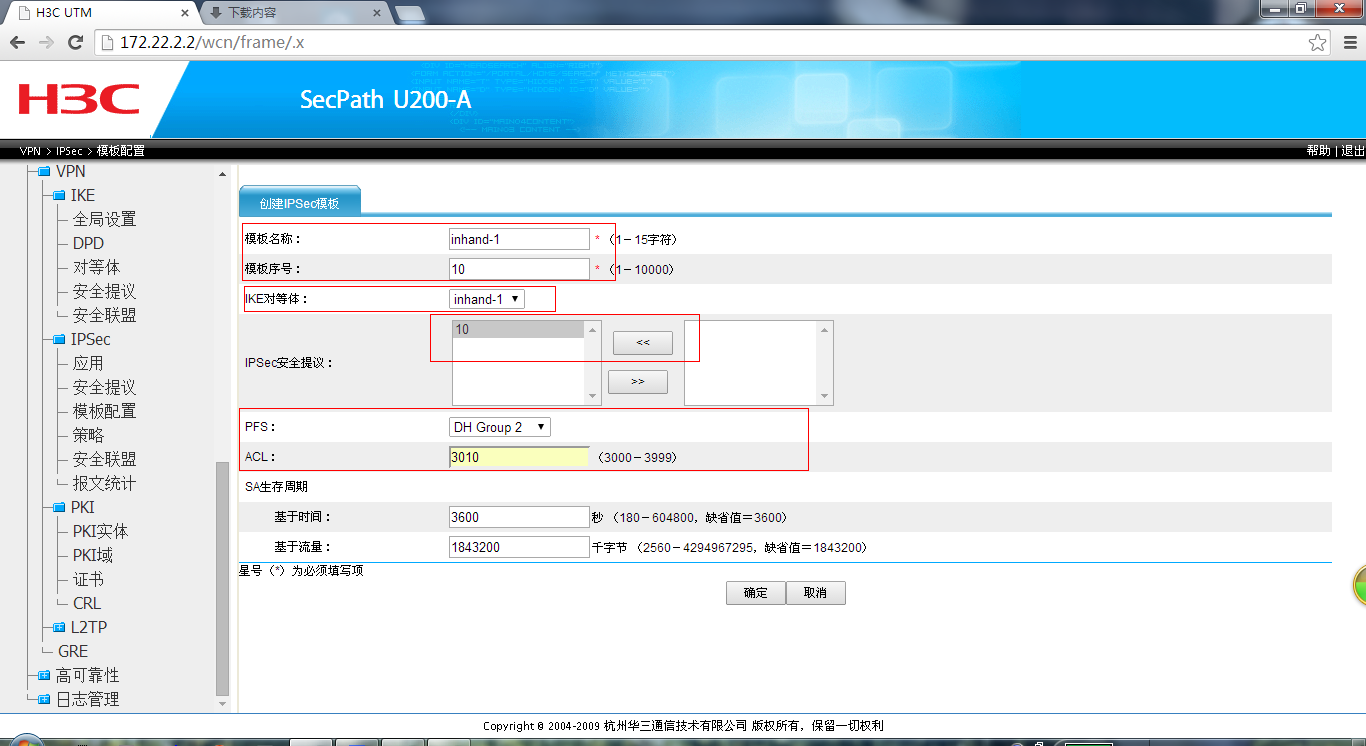

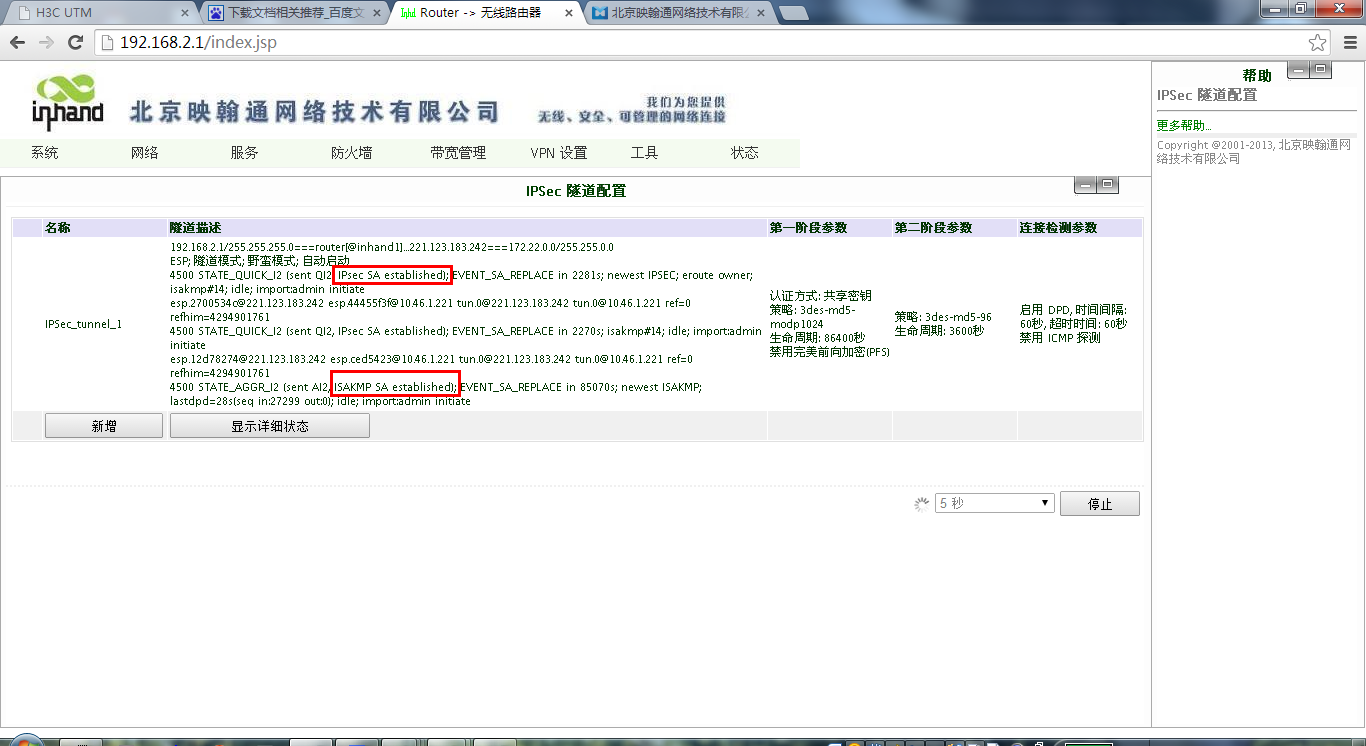

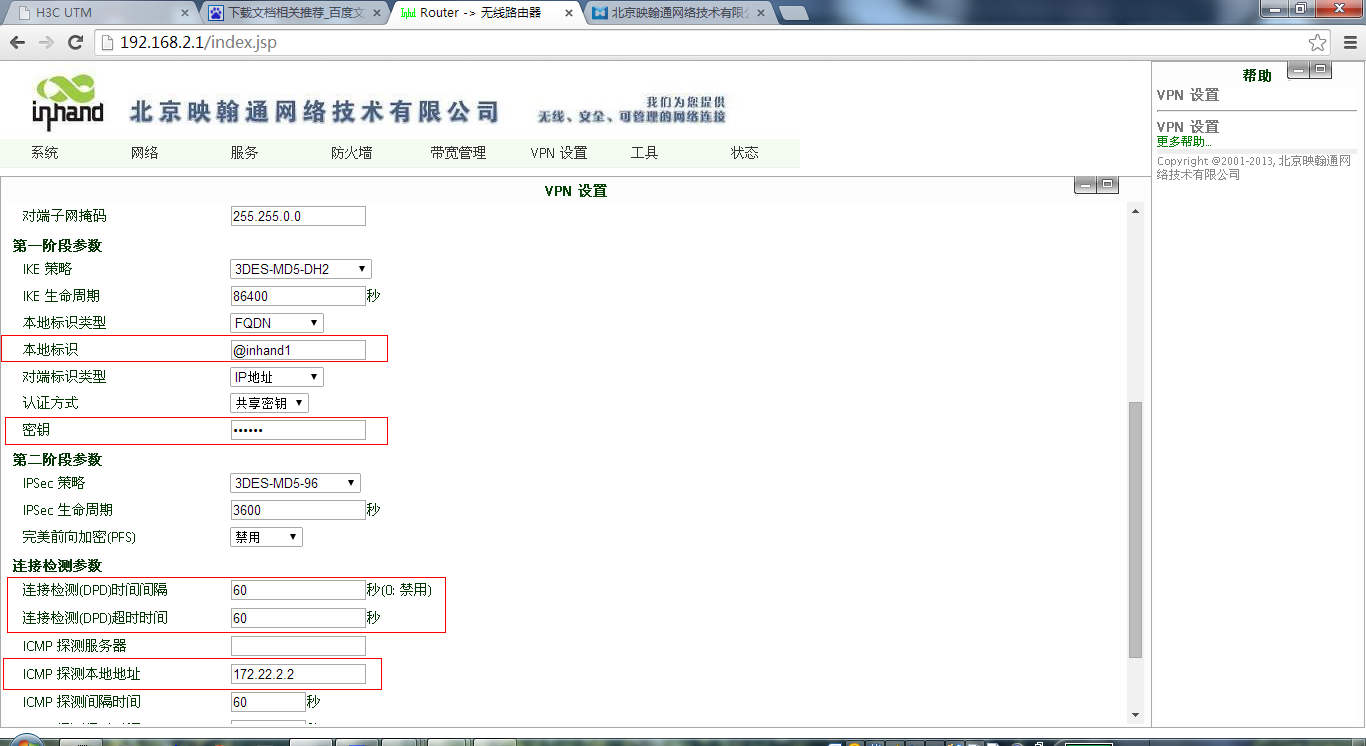

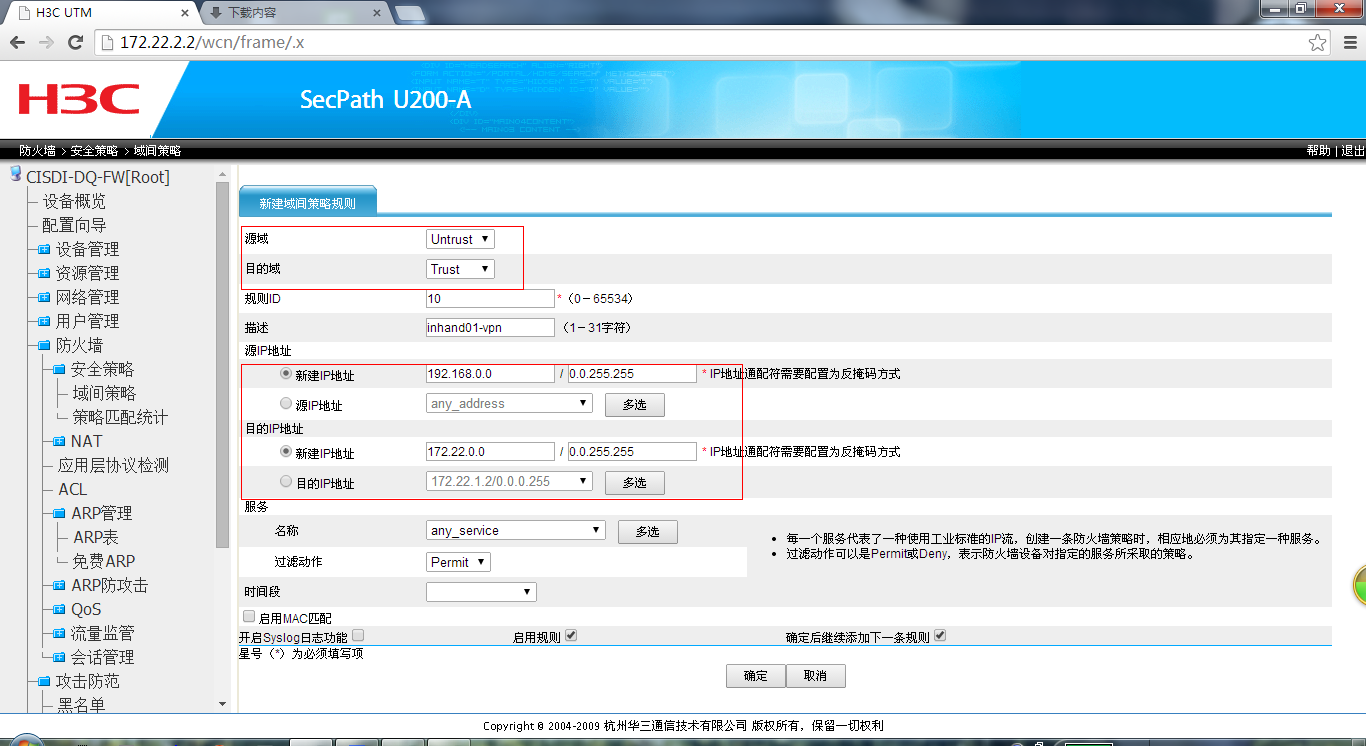

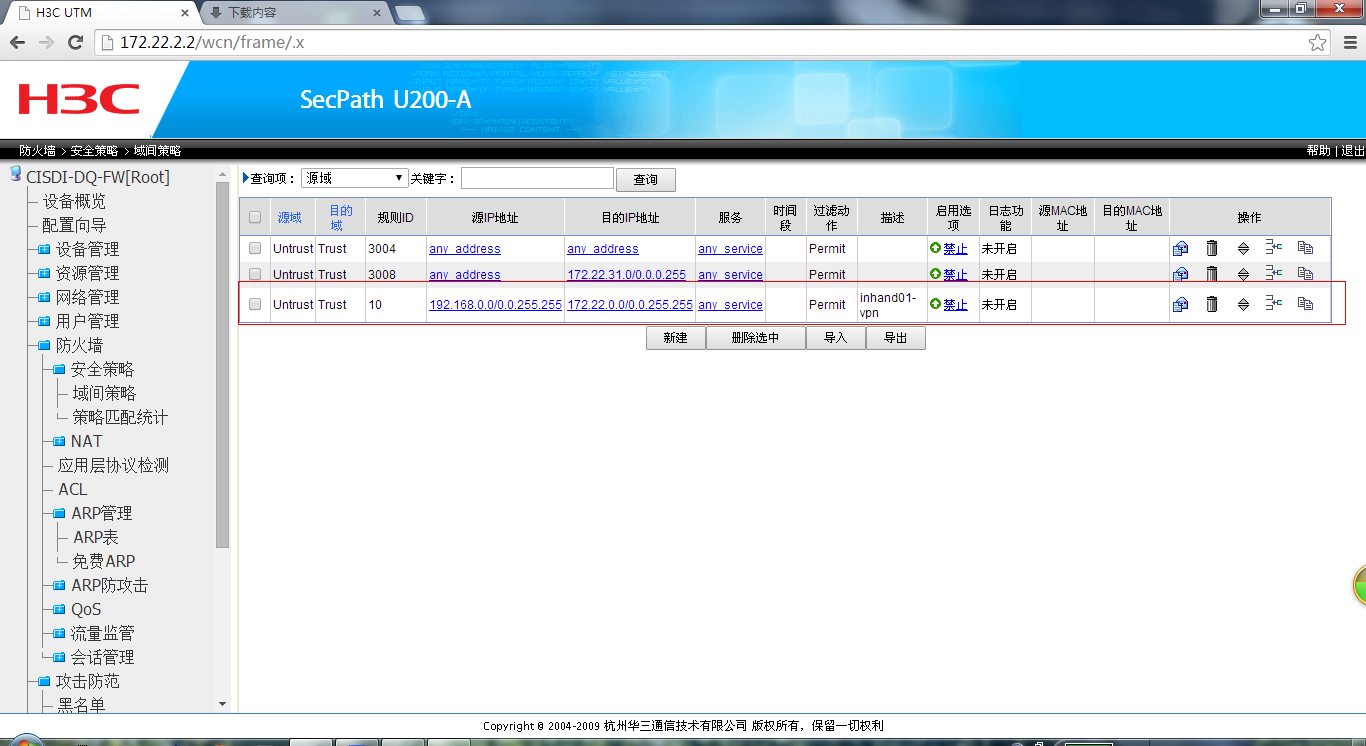

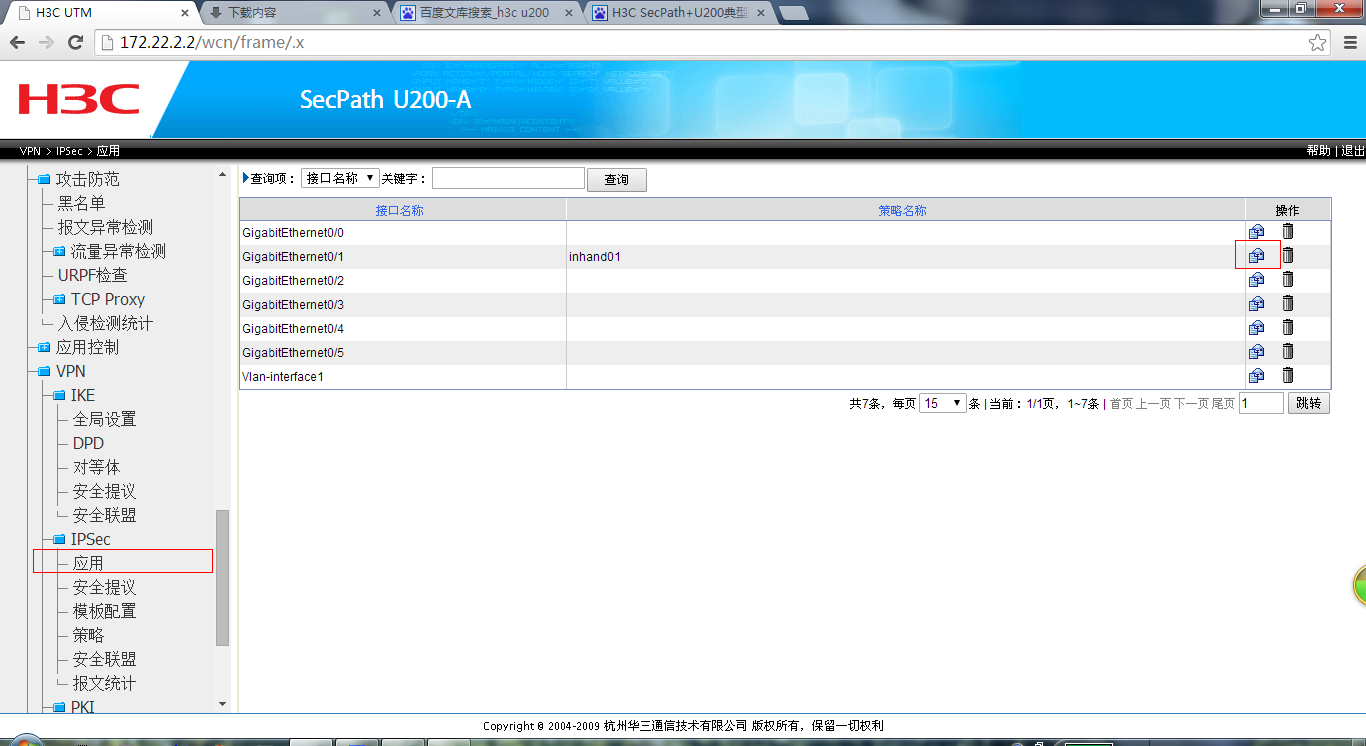

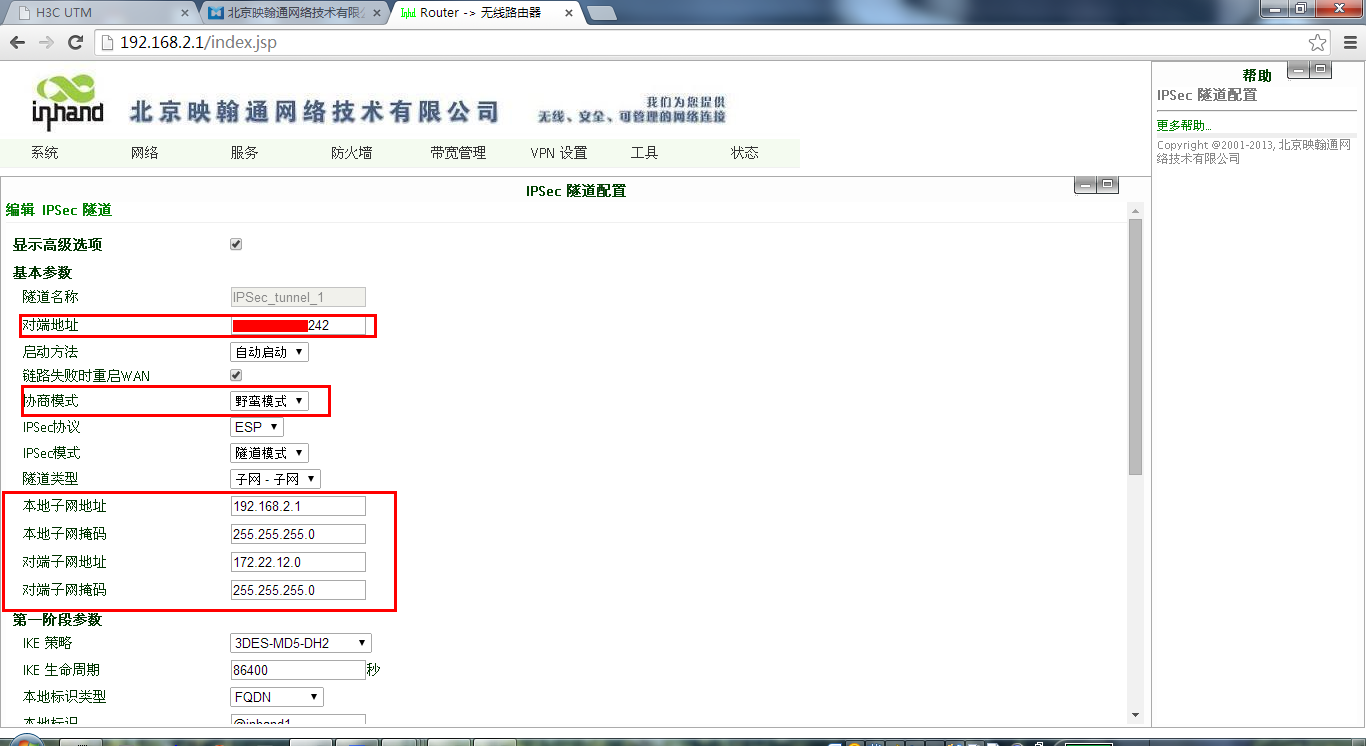

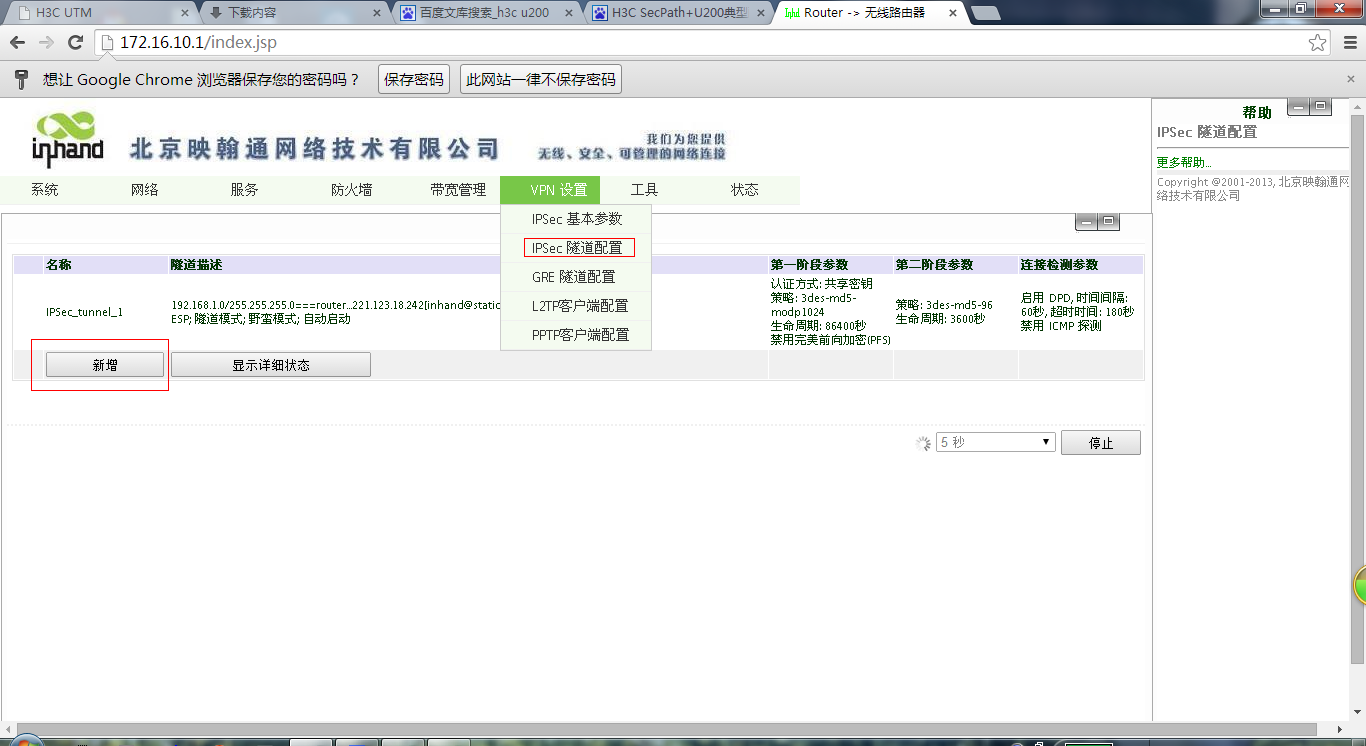

1、前提准备工作 配置IPSec VPN时应保证该通过该设备已经可以正常上网，WAN，LAN，NAT等正常工作，如下图GigabitEthernet 0/1 为WAN公网IP X.X.X.242, GigabitEthernet 0/4为LAN，IP为172.x.x.x/24 Interface 所属安全域 2、感兴趣流的ACL添加以及配置  在设备中存在ACL3000和3004，该ACL是被NAT所调用，我们需要创建一条现场为192.168.2.0/24（目的网络） 网段与H3C内外网段172.22.12.0/24（源网络）的ACL进行配置，如下新建ALC3010。以源网络到目的网络的IP数据流为感兴趣流。 防火墙-ACL-新建 防火墙-ACL-新建-3010 防火墙-ACL-3010-操作 防火墙-ACL-3010-操作-新建： 在ALC 3010中添加规则ID 100， 匹配（permit）源网络至目的网络的的数据流，源网络为H3C其中的一个LAN172.22.12.0/24，目的网络为现场LAN 192.168.2.0/24。 3、在原有配置的NAT中排感兴趣流  防火墙-ACL-3000-操作-新建： 新建一个ID号小于1000和2000的ID例如100，阻止（deny），感兴趣流通过NAT。 防火墙-ACL-3004-操作-新建： 新建一个ID号小于1000和2000的ID例如100，阻止（deny），感兴趣流通过NAT。 4、创建IKE 4.1 VPN-IKE-对等体-新建 对等体名称： inhand-1 （自定义） 协商模式：Aggressive （主动模式或野蛮模式） 对端网关-主机名：inhand1  对端ID：inhand1 （FQDN，由于现场路由器拨号获得的是动态私网IP，所以使用FQDN来进行对每个对等体进行识别，每次新建ID不可以重复） 启用DPD功能： 打钩 选择下面配置的DPD策略号10  启用NAT穿越：打勾 预共享秘钥：abc123 （自定义） 4.2 VPN-IKE-安全提议-新建   IKE安全提议号10  认证方法：Preshared Key   认证算法：MD5  加密算法：3DES-CBC   DH组：Group2  SA生存周期：86400秒  （下图只是例图）  4.3 VPN-IKE -DPD（DPD Dead Peer Detection ） VPN-IKE -DPD 新建 DPD名称：10 触发DPD时间间隔：60s 等待DPD现有报文时：60s （下图只是例图） 5、IPSec 5.1 IPSec 安全提议 IPSec 安全提议名：10 报文封装模式：tunnel ESP认证算法：MD5 ESP加密算法：3des 5.2创建IPSec模板配置 模板名称： inhand-1 （自定义） IKE对等体：inhand-1 （之前已经定义的IKE） 安全提议： 10 PFS： “选择空”（与截图不符注意） ACL： 3010  5.3 调用IPSec模板配置 IPSec-应用-G0/1-操作 调用策略：inhand-1 6、Policy 防火墙-安全策略-域间策略-新建： 源域： untunst 目的域： trust 策略规则：10 源IP ： 192.168.2.0 0.0.0.255 （与图中不符注意） 目的IP： 172.22.12.0 0.0.0.0255 （与图中不符注意） 7、Inhand Router配置方法 7.1VPN-IPSec隧道配置-新建 对端地址： H3C G0/1的IP地址 协商模式： 野蛮模式 本地子网地址： 192.168.2.0/24 对端子网地址：172.22.12.0/24 其他使用默认参数 7.2 第一、二阶段参数 本地标识类型：FQDN  本地标识：@inhand 秘钥： abc123 连接检测时间间隔： 60s 连接检查超时时间：60s ICMP探测服务器地址： 172.22.12.1 (对端LAN接口地址，与图中不符) 其他参数使用默认参数。 7.2 IPSec VPN建立成功标识 ISAKMP SA established IPSec SA established 计算机连接Inhand Router可以ping通 ： 172.22.12.1 计算机连接H3C的LAN接口可以ping通： 192.168.2.1
