IR915 连接 cisco L2tp over ipsec

0 人点赞了该文章 · 4315 浏览

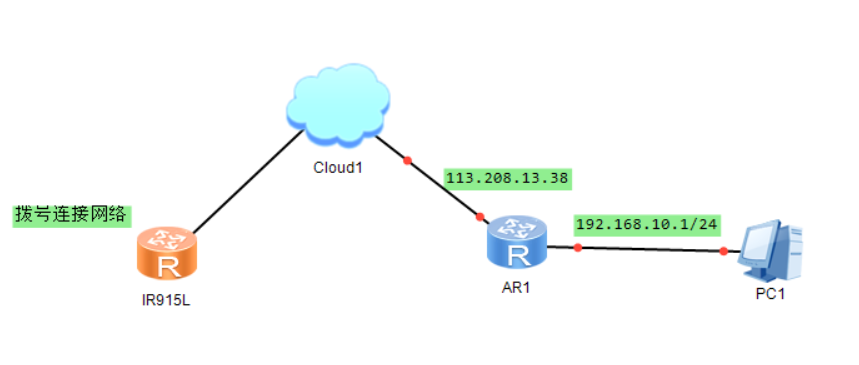

实验拓扑图如图：

Cisco （AR1）配置配置 1.AAA配置 aaa new-model //启用AAA

aaa authentication ppp default local //定义默认的认证列表default, 其对PPP认证为本地认证

2.VPDN配置 vpdn enable //启用vpdn

vpdn-group 1 // 新建一个VPDN组

accept-dialin //接收拨号进来的链接

protocol l2tp //定义协议为L2TP，可选的还有PPTP

virtual-template 1 // 使用虚模板接口1

no l2tp tunnel authentication //注意我们是基于access模式的vpdn，所以不需要对隧道进行认证,也就是说每一个用户都是一个LAC

username test1 password 0 123456 //定义一个本地用户

3. IPSec配置 crypto isakmp policy 10 //定义isakmp策略,注意路由器会按序号匹配策略所定义的参数，先匹配的先采用，如果一个都没有匹配到，则ipsec第一阶段协商失败

encr 3des //加密方式

hash md5 //哈希算法

authentication pre-share //验证方式预共享密钥

group 2 //使用DH组2来协商第一阶段

sa crypto isakmp key 1234 address 0.0.0.0 0.0.0.0 //这里定义预共享密钥，所有地址都使用这个密钥，路由器会寻找一个地址最匹配的预共享密钥，如果还有更精确的地址匹配，则采用其定义的预共享密钥

crypto ipsec transform-set myset esp-3des esp-md5-hmac //这里定义变换集，IPSEC阶段2将使用其定义的参数，创建SA mode transport //定义模式为传输模式

crypto dynamic-map mydynamic 10 //定义动态映射表mydynamic

set transform-set myset //此映射图引用了前面定义的转换集

crypto map mymap 10 ipsec-isakmp dynamic mydynamic //定义映射表mymap

4.配置接口地址：

interface GigabitEthernet0/1

ip address 113.208.113.38 255.255.255.248 crypto map mymap //在接口上应用此映射图

5.Virtual-Template配置： interface Virtual-Template1 ip unnumbered GigabitEthernet0/1 //借用物理接口

peer default ip address pool mypool /指定客户端地址池为DHCP地址池

ppp authentication pap chap ms-chap ms-chap-v2 //配置验证方式

ip local pool mypool 192.168.10.2 192.168.10.5 //定义地址池

6.配置内网接口：

interface GigabitEthernet0/0

ip address 192.168.10.1 255.255.255.0 ip nat inside

7.配置nat： access-list 11 permit 192.168.10.0 0.0.0.255

//配置匹配流 ip nat inside source list 11 interface GigabitEthernet0/1 overload

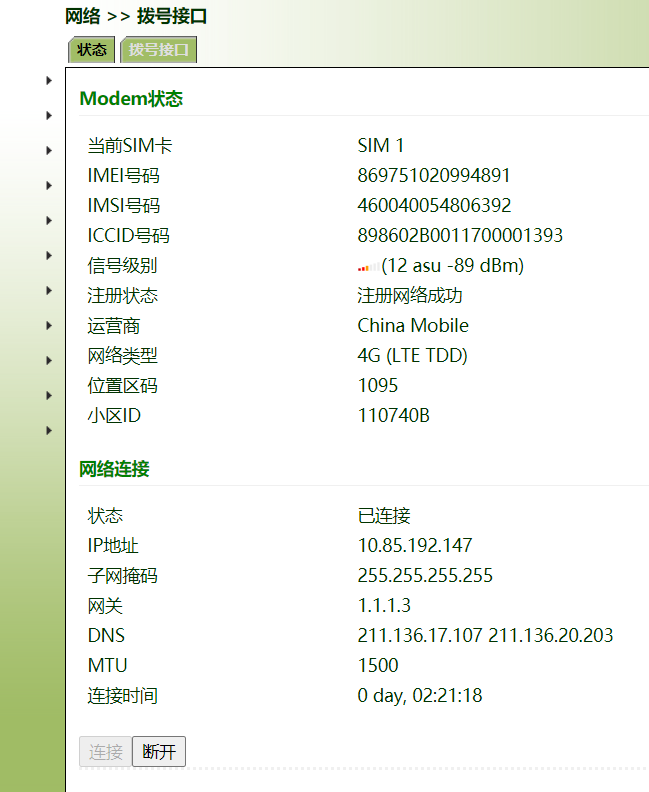

8.根据实际情况配置路由，保证用户正常上网 ip route 0.0.0.0 0.0.0.0 113.208.113.33 Ihand 915L配置： IPSEC 配置: 1.IR915L 采用默认的拨号设置，操作步骤网络 >> 拨号接口 >> 点击应用并保存。查看状态显示如下图则拨号成功。

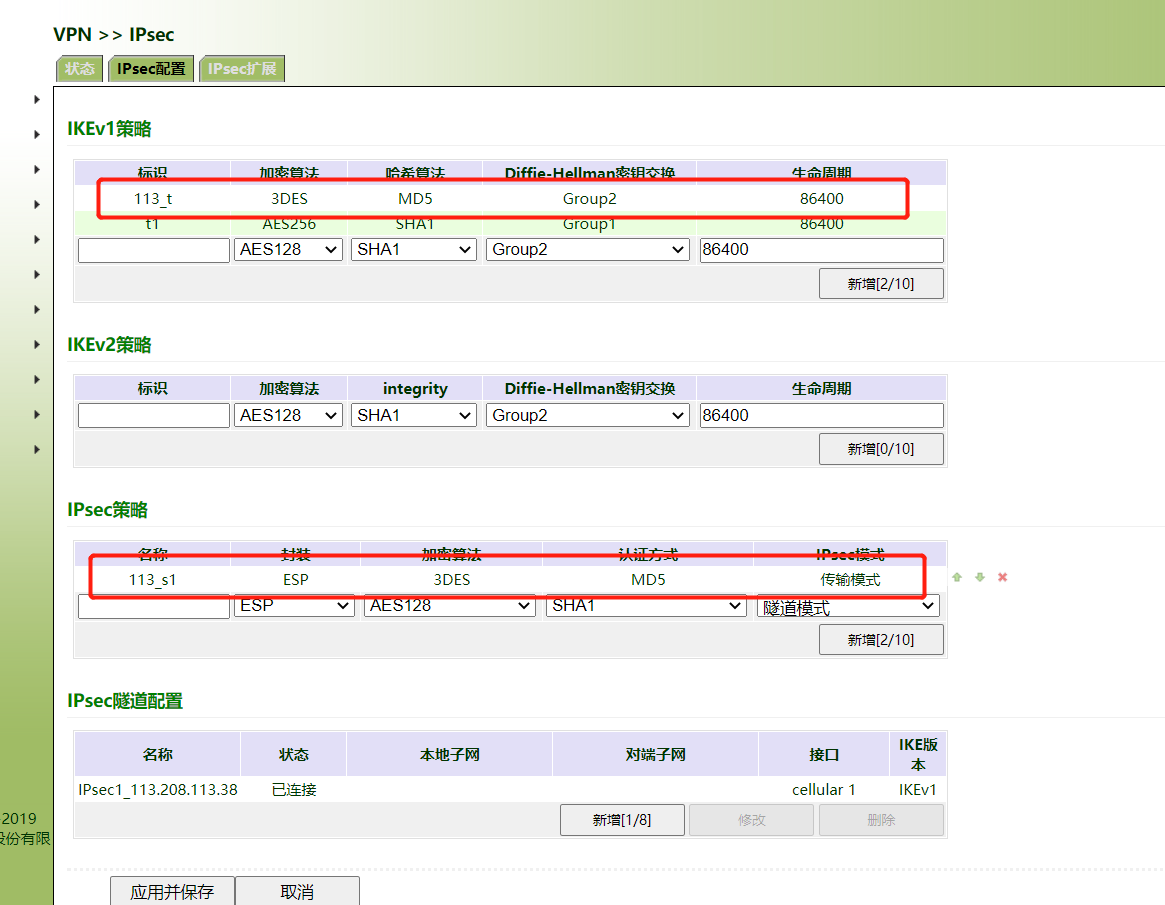

2.Ipsec配置：选择 VPN 》 IPSEC

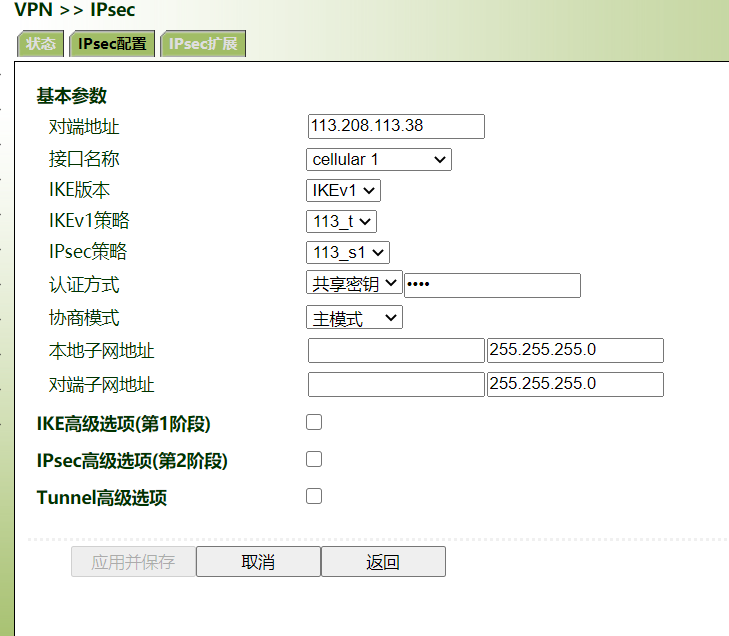

3.Ipsec隧道配置：

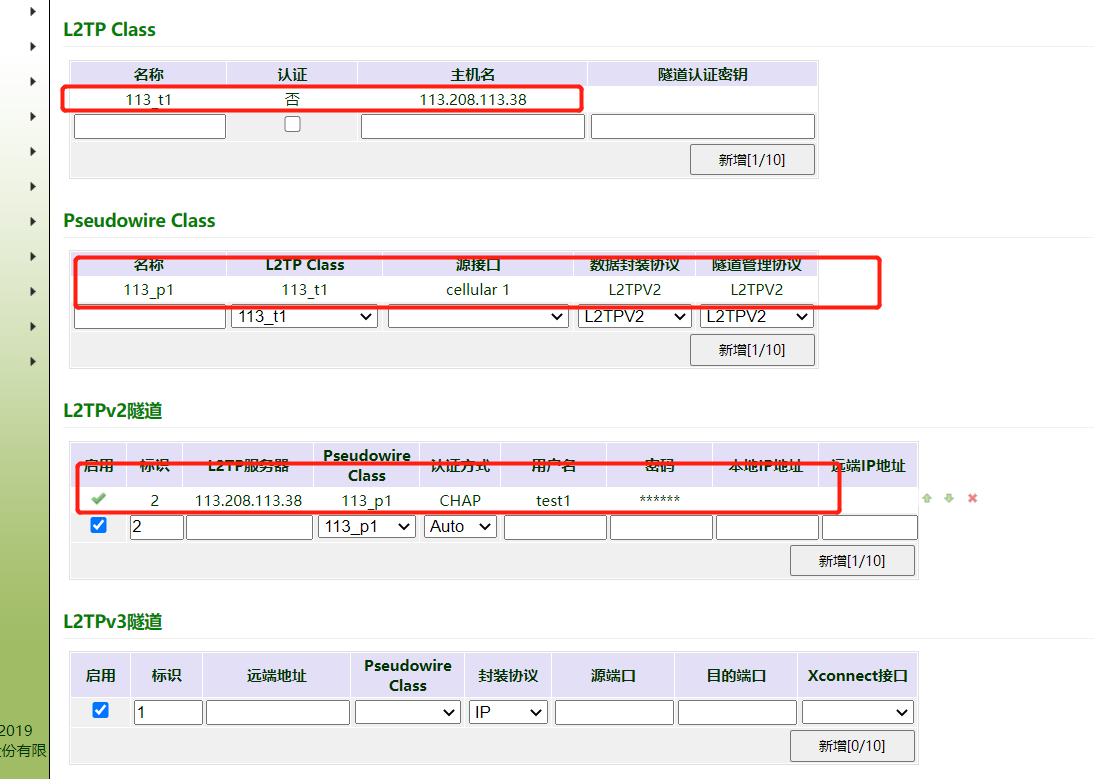

4.L2TP配置: 选择 VPN >>L2T

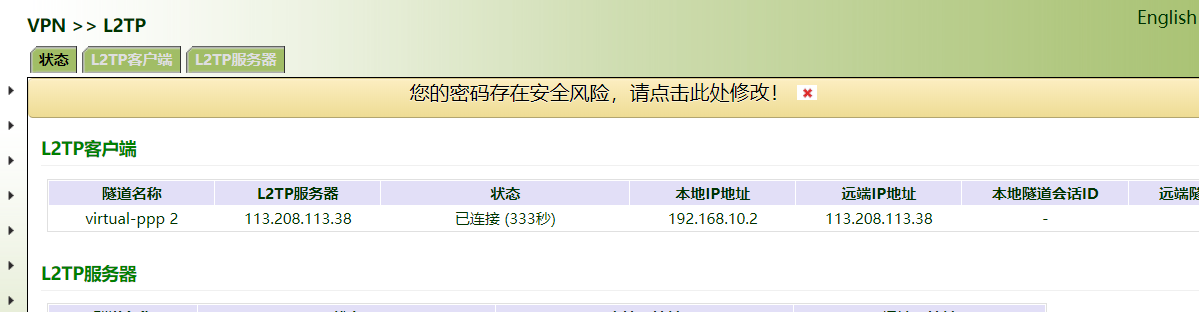

5.查看L2TP状态

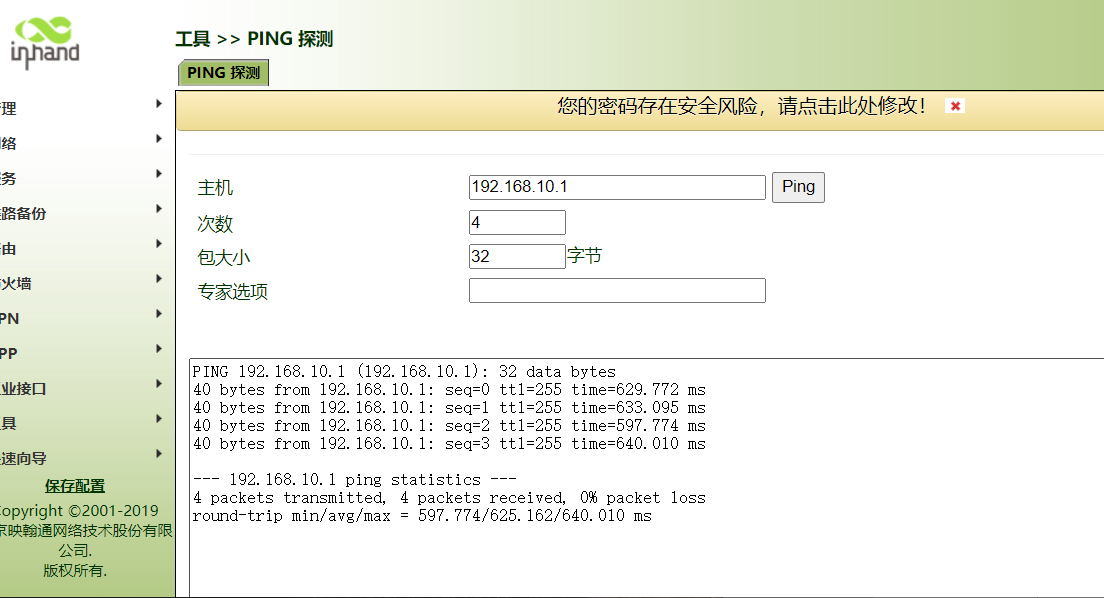

6.测试连通性
